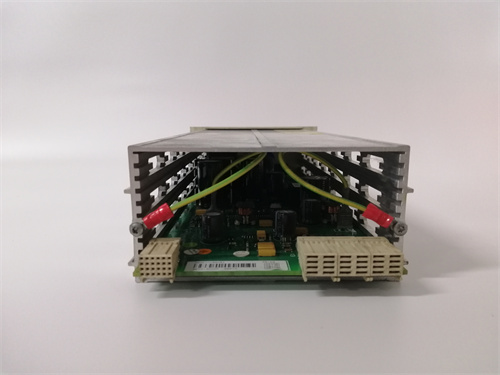

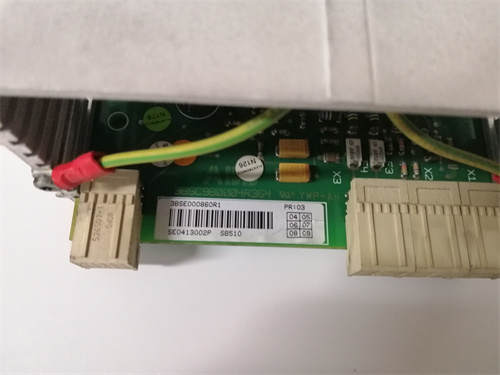

ABB SB510 3BSE000860R1

产品描述

ABB SB510 3BSE000860R1 是ABB公司为其Advant 控制器系列以及Symphony Harmony 分布式控制系统（DCS）设计的一款系统背板或扩展基板单元。该模块是构建Advant 站硬件架构的核心机械与电气载体，为控制器模块、通信模块、电源模块和各种I/O模块提供物理安装位置、电气连接（背板总线）和散热结构。SB510 本身不执行任何控制或通信功能，但它是整个控制站得以组建和运行的物理基础平台。它定义了模块的插槽数量、排列方式、总线类型以及供电分配。通过将不同的功能模块插入ABB SB510 3BSE000860R1 背板的相应插槽，可以灵活地配置出满足特定应用需求的控制器站或I/O站。在大型过程控制系统中，SB510 背板的可靠性和稳定性直接影响到其上所有模块的长期稳定运行，是ABB Advant 系统物理层可靠性的基石。

产品参数

• 品牌与系列： ABB， Advant 系列 / Symphony Harmony

• 产品型号： SB510 3BSE000860R1 (3BSE000860R1为物料号)

• 产品类型： 系统背板 / 基板单元

• 物理规格： 通常为标准19英寸机架安装宽度，具有固定的高度单位（如3U， 6U等）和深度。

• 插槽数量： 提供多个模块插槽，用于安装处理器模块、通信模块、电源模块及I/O适配器模块。具体槽位数取决于型号。

• 背板总线： 集成高速并行总线（如ABB的Advant 总线），用于插槽间的高速数据交换和通信。

• 电源分配： 背板集成了电源分配网络，将从电源模块输入的直流电（如+5V， ±15V）分配至各个插槽。

• 安装方式： 固定安装在标准19英寸机柜的导轨上。

• 连接器： 每个插槽配备高可靠性的多针连接器，用于连接模块。

• 冷却设计： 可能设计有导风槽或风扇安装位，以促进模块散热。

• 材质与结构： 采用坚固的金属结构，确保机械强度和电磁屏蔽性能。

优势与特点

1. 高度的可靠性与坚固性： ABB SB510 作为所有电子模块的安装基础，采用工业级设计和优质材料制造，具备出色的机械强度和抗振动能力，为模块提供了稳定、可靠的工作平台。

2. 优化的电气性能： 背板总线经过精心设计，具有良好的信号完整性和抗干扰能力，确保模块间高速数据通信的准确性和稳定性。其电源分配网络能提供纯净、低噪声的电源。

3. 灵活的系统配置： 通过SB510 背板，用户可以根据控制需求，像搭积木一样选择和组合不同的功能模块，实现从简单到复杂的各种站类型配置，系统扩展和变更非常方便。

4. 简化的维护与散热： 模块化的插拔设计使得维护和升级变得容易。背板的物理布局通常考虑了气流走向，有助于模块的自然或强制风冷散热。

5. 完善的系统集成保障： 作为ABB原厂系统组件，3BSE000860R1 背板与ABB Advant 系列的所有模块在机械、电气和散热上完全兼容，确保了整个系统的最佳性能和长期运行的可靠性。

应用领域与案例

ABB SB510 3BSE000860R1 背板是所有基于ABB Advant 或Symphony Harmony 架构的控制站、操作员站或I/O扩展站的核心物理组成部分。

• 应用领域： 石油天然气、化工、制药、电力（火电、核电）、水处理、造纸等流程工业。

• 应用案例： 在一个化工厂的聚合反应装置控制系统中，配置了一个Advant 控制器站。该站的核心是一个ABB SB510 背板，安装在控制室的机柜内。在SB510 的插槽中，依次插入了一块AC 160控制器模块、一块CI522通信接口模块（用于连接S800 I/O）和两块电源模块（冗余配置）。这块3BSE000860R1 背板为所有模块提供了稳定的机械支撑、可靠的电源和高速的数据通路，使得控制器能够稳定运行复杂的控制算法，并可靠地与现场数千个I/O点进行数据交换，保障了反应过程的安全与高效。

与竞品对比

与使用通用工业计算机背板或第三方机箱的方案相比，ABB SB510 3BSE000860R1 的核心优势在于其作为专用控制系统的原生设计，以及在可靠性、实时性和系统完整性方面的卓越表现。

• VS 通用工业计算机（IPC）背板： 通用IPC背板通常基于商用总线（如PCI， PCIe），其设计重点在于通用计算和扩展性。SB510 背板则是为确定性实时控制而优化，在总线仲裁、电源管理和抗工业干扰方面进行了特殊设计，更能满足DCS对高可靠性和确定性的严苛要求。

• VS 其他DCS品牌的专用背板（如霍尼韦尔、艾默生）： 各品牌背板均为其自身生态系统优化。ABB SB510 的优势在于其与ABB Advant 系列模块的无缝兼容性和在全球大量关键过程中已验证的长期可靠性。对于ABB系统用户而言，它是进行硬件扩展或备件更换时唯一可靠的选择。

选型建议与注意事项

1. 系统架构确认： ABB SB510 3BSE000860R1 必须用于ABB Advant 或特定的Symphony Harmony 系统。选型前需明确所需构建的站类型（控制器站、操作员站、I/O站）以及现有系统的硬件版本。

2. 槽位需求规划： 根据当前及未来可能扩展的模块数量（控制器、通信卡、电源等），选择具有足够插槽数的背板型号。SB510 可能有不同槽位数的变体。

3. 兼容性核查： 确保计划安装的所有模块（包括电源模块）的型号和硬件版本均被列在该SB510 背板的兼容模块列表中。

4. 安装环境与散热： 背板及安装在其上的模块会产生热量。需确保机柜内有良好的通风散热条件，必要时安装风扇。背板应水平安装并固定牢固。

5. 静电防护与规范操作： 在安装或更换背板上的模块时，必须严格遵守防静电规范，佩戴接地手腕带。插拔模块时力量应均匀垂直，避免损坏连接器。

6. 文档与支持： 在进行硬件配置和安装前，务必从ABB SB510 3BSE000860R1官方页面获取详细的硬件手册、机械安装图和兼容性指南。对于复杂的系统，建议参考ABB的系统配置手册或咨询专业工程师。
