ABB 5SHY4045L0006 3BHB030310R0001 3BHE039203R0101 GVC736CE101

产品描述

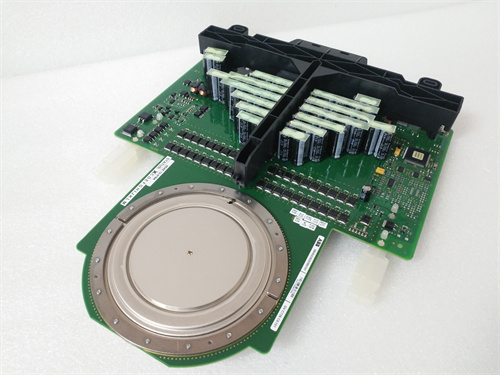

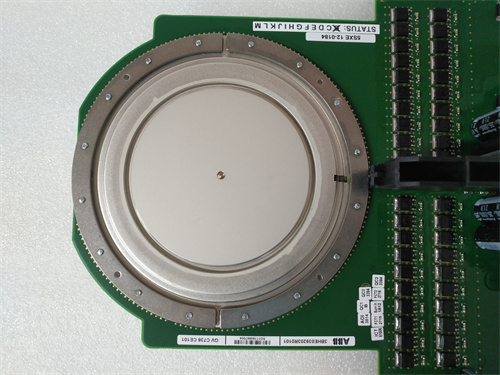

ABB 5SHY4045L0006 3BHB030310R0001 3BHE039203R0101 GVC736CE101 这一系列型号共同指向ABB公司高性能的 IGCT（集成门极换流晶闸管）功率半导体器件，是其顶级中压交流传动产品（如ACS 6000, ACS 6080系列）和柔性交流输电系统（FACTS）中的核心功率开关元件。具体而言，5SHY4045L0006 通常代表一个完整的 IGCT功率组件或模块，内部集成了IGCT芯片、反并联二极管、门极驱动单元及相关的吸收电路。该组件是构建大容量电力电子变流器（如三电平NPC变流器）的基石，负责在高电压（通常为2.3kV, 3.3kV, 4.16kV等）和大电流（数千安培）条件下实现高效、快速的电能转换与控制。3BHB030310R0001 和 3BHE039203R0101 通常是该功率组件在ABB不同系统（如传动控制、SIL认证安全系统）中对应的控制接口板、门极驱动板或系统标识号，而 GVC736CE101 可能是其门极驱动电源或特定辅助控制单元的型号。整套组件代表了ABB在超大功率电力电子领域的尖端技术，广泛应用于对驱动性能和可靠性要求极高的关键工业领域。

产品参数

• 品牌与系列： ABB， Semiconductors (半导体)， IGCT 系列， ACS 6000/ACS 6080 传动平台

• 核心型号： 5SHY4045L0006 (IGCT功率模块/组件)

• 关联型号： 3BHB030310R0001 (控制/驱动板)， 3BHE039203R0101 (系统部件/标识)， GVC736CE101 (门极驱动电源/辅助单元)

• 器件类型： 高压大功率 IGCT（集成门极换流晶闸管）模块

• 额定电压： 高阻断电压，典型值为4500V或更高（如“4045”可能表示4500V）。

• 额定电流： 高导通电流，通常为数千安培（如“5SHY”系列可能涵盖数百至数千安培等级）。

• 开关特性： 兼具GTO的高阻断能力和IGBT的快速开关特性，工作频率可达数百赫兹。

• 集成组件： 通常模块内集成：

  • IGCT芯片

  • 反并联二极管

  • 门极驱动电路

  • 电压、电流传感器

  • 吸收电路（Snubber）元件

• 冷却方式： 强制水冷或风冷，通过模块底部的散热器进行热管理。

• 控制接口： 通过光纤接收来自控制器（如SDCS-CON-2）的门极触发信号，实现高低压隔离和抗干扰。

优势与特点

1. 极高的功率密度与效率： ABB 5SHY4045L0006 IGCT组件在单模块内实现了极高的电压和电流等级，功率密度大，且导通损耗和开关损耗低，从而提升了整个传动系统的效率。

2. 卓越的可靠性与鲁棒性： IGCT本质上是硬驱动关断的晶闸管，具有天然的抗短路能力和高的dv/dt耐受度，非常适合工业严苛环境下的高可靠性应用。其压接式封装技术也提供了良好的热循环可靠性。

3. 简化的系统设计： 高度集成的功率组件（含驱动）减少了外部元件数量，简化了主电路布局和组装，提高了系统的紧凑性和可靠性。

4. 高性能的控制能力： 配合ABB专用的门极驱动单元（如GVC736CE101），能够实现精确、快速的开关控制，满足高性能矢量控制、转矩快速响应等先进传动需求。

5. 全面的系统支持： 作为ABB大功率传动生态系统的一部分，该组件享有从芯片设计到系统应用的全链条技术支持和全球服务网络保障。

应用领域与案例

ABB 5SHY4045L0006 系列功率组件专用于特大功率的电机驱动和电能质量控制领域。

• 应用领域： 矿山提升机、港口重型起重机、大型船舶推进、金属轧机主传动、油气管道压缩机、大型风机/泵类节能改造、静止同步补偿器（STATCOM）。

• 应用案例： 在一个千万吨级矿井的摩擦式提升机系统中，驱动主机采用了ABB ACS 6000系列中压变频器。该变频器的每个功率单元的核心正是 5SHY4045L0006 IGCT功率模块。多个此类模块串联或并联，构成了能够输出数兆瓦功率的变流器，精确控制着提升机滚筒的启动、调速、制动和停车，确保了提升过程平稳、高效且安全。其强大的过载能力和可靠性，满足了矿山提升机重载启动和频繁正反转的极端工况要求。

与竞品对比

与其他大功率开关器件（如高压IGBT模块、传统GTO）相比，ABB 5SHY4045L0006 IGCT组件的优势在于其在超大功率（数兆瓦至数十兆瓦）和中压领域的最佳性能平衡。

• VS 高压IGBT模块： 在中等功率和频率下，IGBT有优势。但在5SHY4045L0006 所针对的极高功率（>5MW）和中压（3-6.9kV）领域，IGCT的导通损耗更低，效率更高，且抗短路能力更强，整体可靠性经过长期工业验证。

• VS 传统GTO： IGCT本质上是最新一代的GTO技术。相比传统GTO，5SHY4045L0006 的开关速度更快（关断时间短一个数量级），所需的关断吸收电路更小，门极驱动更简单，从而使得变流器体积更小、效率更高、性能更好。

选型建议与注意事项

1. 严格系统匹配与专业评估： 此系列组件是ABB特定传动系统的核心部件。绝对不允许自行独立选型替换。必须依据原传动柜的图纸、备件清单和ABB提供的替换指南，由专业人员进行型号确认。

2. 复杂的更换程序： 更换5SHY4045L0006 这类功率模块是一项高技术性工作，涉及高压安全、光纤校准、散热膏涂抹、扭矩紧固、冷却系统检查等多个严格步骤。必须由ABB认证的工程师或在其严格指导下进行。

3. 配套组件同步检查： 更换功率模块时，必须同时检查并可能需要更换与之关联的门极驱动板（如3BHB030310R0001）、驱动电源（如GVC736CE101）及吸收电路元件，确保整个功率链的健康。

4. 全面的测试与校准： 更换后，必须使用专用设备对模块的静态参数（如压降）和动态参数进行测试，并在传动系统中进行完整的带载测试和校准，确保性能达标。

5. 安全第一： 操作涉及致命高电压，必须严格遵守高压作业安全规程，确保系统完全断电、放电、隔离并验电后方可进行。

6. 依赖原厂支持： 所有技术文档、更换手册和测试程序都应通过ABB 5SHY4045L0006官方渠道或联系ABB当地服务部门获取。强烈建议将此类关键备件的更换和维护工作委托给ABB或其授权服务合作伙伴执行。
