ABB UCD224A103

产品概述与描述

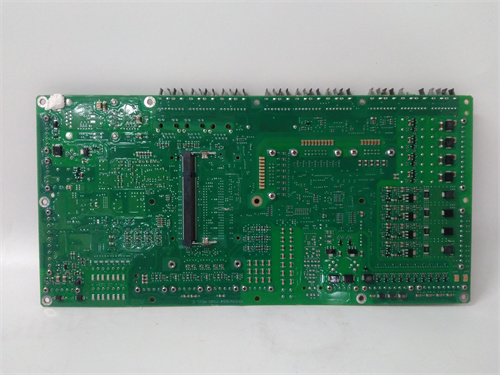

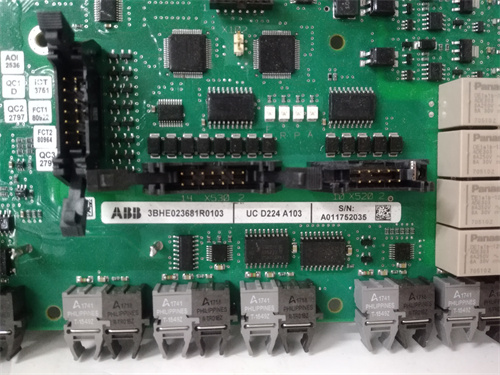

ABB UCD224A103 本质上是一款高密度的混合信号接口板，通常安装在变频器控制单元的扩展插槽中。其主要功能包括：将来自外部PLC或DCS的±10V模拟速度/转矩参考信号进行滤波和模数转换；采集电机轴上编码器的正交脉冲或正弦/余弦信号，并将其整形后传送给主控DSP进行矢量控制运算；同时，UCD224A103 还提供了多个光隔离的数字量输入/输出通道，用于处理运行使能、故障复位及状态指示等离散信号。该板卡采用多层PCB设计，关键模拟区域敷设接地保护环，以抑制高压功率单元切换时产生的强大电磁干扰。其前端通常配有高密度的Sub-D型连接器，用于连接外部编码器及控制线缆。

关键参数与规格

• 主要功能：模拟量输入调理、编码器接口、数字量I/O隔离。

• 模拟输入：2通道，±10V或0-20mA差分输入，16位ADC分辨率。

• 编码器接口：

  • 支持增量式编码器（RS422， 5-24V）。

  • 支持正弦/余弦编码器（1 Vpp）。

  • 内置编码器电源输出（+5V或+15V，带短路保护）。

• 数字I/O：6路光隔输入（24VDC），3路继电器输出（常开，2A/30VDC）。

• 通信接口：DDCS光纤接口（用于与主控NDCU板卡通信）。

• 隔离耐压：模拟/数字信号与背板总线间3000VAC光隔离。

• 电源：通过背板从NDCU主板获取±15VDC及+5VDC。

• 诊断：板载状态LED，指示编码器电源、通信心跳及通道故障。

• 环境：工作温度-10°C至+55°C，符合EN 50178标准。

• 认证：CE，UL，cUL。

优势与功能特点

ABB UCD224A103 在严苛的工业传动环境中提供了卓越的信号处理与保护能力：

1. 高抗干扰编码器接收：UCD224A103 针对1 Vpp正弦/余弦编码器信号具备专用的差分放大和细分电路，能够在长达数百米的电缆传输衰减后，依然精确重构转子位置信息。这对于风力发电或造纸机等编码器远离变频器的应用至关重要。

2. 多协议兼容性：该模块能够自动适配不同电压等级（5V/24V）和不同输出类型（推挽/差分）的增量式编码器，UCD224A103 的这一特性极大简化了现场备件管理，无需因更换不同品牌的电机而更换接口板卡。

3. 安全转矩取消（STO）接口：ABB UCD224A103 上集成了经过认证的安全通道，可以直接接收来自外部安全继电器的硬接线信号，并在微秒级内封锁功率单元脉冲，实现符合SIL 3等级的安全停机功能。

4. 模拟量断线检测：该板卡持续监测外部给定的模拟量信号回路，UCD224A103 能够检测到4-20mA信号回路断线或±10V信号电缆脱落，并立即向主控报出“参考信号丢失”故障，防止电机意外飞车。

5. 热插拔防护：UCD224A103 的电源和通信接口设计了先接通后断开的长短针结构，支持在系统断电（但部分电路仍带电）情况下进行插拔维护，降低了维修人员的静电损伤风险。

应用领域与实际案例

ABB UCD224A103 是连接中压变频器智能核心与外部物理世界的精密适配器：

• 矿井提升机：UCD224A103 接收安装在滚筒轴上的绝对值编码器信号，精确计算罐笼的实时位置。当罐笼接近井口减速点时，其高分辨率位置反馈确保了S曲线减速的平滑性，避免了“蹲底”事故。

• 造纸机传动：在纸机网部，ABB UCD224A103 处理来自各传动点的速度链同步信号。它将主令控制器的±10V速度基准无失真地传递给多个从站变频器，保持纸张在湿端运行时的微张力恒定。

• 船舶侧推器：UCD224A103 接收来自驾驶台控制手柄的4-20mA指令信号。其优异的共模抑制比确保了在船电系统波动剧烈时，推进器依然能输出精确指定的推力。

• 试验台测功机：ABB UCD224A103 的编码器倍频功能被用于模拟高线数的光栅尺信号，实现对高速电机转速的亚弧度级控制精度。

竞品对比

与西门子SINAMICS S120系统中的SMC30（编码器模块）或TM31（终端模块）相比，ABB UCD224A103 的差异化优势在于功能的高度集成性。西门子方案中，编码器评估和I/O扩展通常是两块独立的模块，需要占用额外的硬件插槽和进行Drive-Clique布线。ABB UCD224A103 在一块标准尺寸的板卡上同时集成了多功能编码器接口、模拟量输入和数字量I/O，硬件架构更为紧凑。此外，UCD224A103 与ABB的直接转矩控制平台具有底层固件的深度耦合，其对磁通观测器的信号同步优化是通用第三方接口模块难以实现的。

选型建议与注意事项

• 编码器类型匹配：ABB UCD224A103 存在针对不同编码器信号的硬件子型号。在订购前，必须确认现场电机的编码器是HTL（24V）推挽、TTL（5V）差分还是1 Vpp正弦/余弦。错误类型的信号直接输入可能导致板卡输入电路损坏。

• 屏蔽与接地：编码器电缆的屏蔽层必须通过UCD224A103 连接器外壳的金属卡箍实现360度环绕接地，而非简单的“猪尾巴”引线接地。不正确的屏蔽处理是导致“编码器干扰”故障码频繁出现的首要原因。

• 模拟量输入配置：UCD224A103 的模拟输入通道通常通过跳线或软件配置为电压或电流模式。若将电流源信号（4-20mA）接入电压输入模式（±10V）而未并联250Ω终端电阻，ADC采样值将严重错误。

• 固件兼容性：ABB UCD224A103 的板载微程序必须与主控单元（NDCU）的固件版本保持兼容。跨代际的硬件搭配可能导致编码器零位偏移或通信超时。

• 备件策略：UCD224A103 属于中压变频器生命周期中的关键备件。鉴于其主要服务于存量市场，建议对于拥有多台ACS1000/1000i设备的大型矿山或纸业集团，建立中央备件库并保持至少10%的库存比例。
