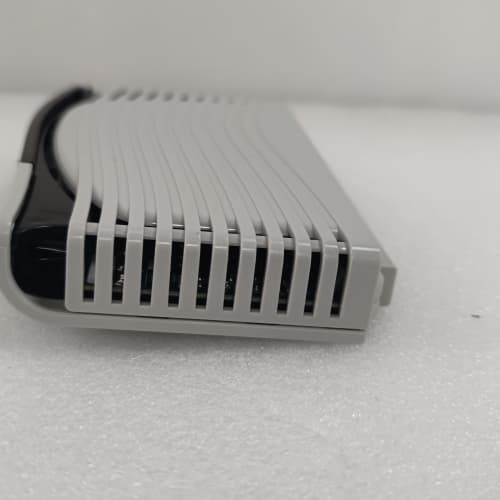

ABB AO561

产品概述

ABB AO561 是ABB集团专为AC500系列可编程逻辑控制器打造的高精度模拟量输出模块，隶属于ABB Ability™ PLC自动化系统产品家族。该型号以紧凑型单宽度设计集成4路独立模拟量输出通道，承担着将数字控制指令转换为连续工业过程信号的核心任务，直接驱动现场执行机构——从调节阀定位器到变频器频率给定，从晶闸管调功器到记录仪输入。ABB AO561 凭借其工业级0.1%综合精度、通道间电气隔离及智能故障预设机制，成为水处理、暖通空调、食品饮料及轻工机械等领域精确连续控制的标杆选择。

核心参数与技术规格

• 产品类型： 模拟量输出模块/过程控制接口单元。

• 通道配置： 4路模拟量输出，完全独立通道设计。

• 信号范围： 0-20mA、4-20mA、0-10V、±10V，每通道软件独立组态。

• 分辨率： 16位DAC，满量程精度±0.1%，线性误差＜0.05%。

• 负载能力： 电流输出模式下最大负载阻抗600Ω；电压输出模式下最小负载阻抗1kΩ。

• 建立时间： 电压输出＜0.5ms，电流输出＜1.5ms（至0.1%终值）。

• 隔离特性： 通道与系统总线隔离电压2.5kV RMS，通道间隔离电压500V DC。

• 故障预设： 支持每通道独立组态故障安全值，控制器停机/模块拔出时自动切入预设状态。

• 功耗指标： 最大功耗＜2.5W，典型发热量0.8W。

优势与特性

1. 万能输出引擎： ABB AO561 彻底颠覆传统模拟量模块需硬件跳线变更量程的桎梏。通过Control Builder PLC组态软件，工程师可在30秒内为任一通道独立分配电压或电流输出模式。这种柔性架构使得ABB AO561 可从容应对现场仪表更换导致的信号类型变更，一张模块即可覆盖4-20mA压力变送器给定、0-10V变频器频率设定及±10V伺服阀指令等全部应用场景。

2. 毫安级回路供电： ABB AO561 的电流输出通道具备有源/无源双模式自适应能力。当驱动两线制4-20mA仪表时，模块可自动切换至回路供电模式，向仪表提供24V DC/25mA驱动电源，彻底省去了外置配电器的硬件成本与安装空间。这一特性使ABB AO561 在控制柜空间寸土寸金的移动式设备上具有不可替代的优势。

3. 斜坡函数发生器： 区别于普通模拟量输出模块的阶跃跳变，ABB AO561 内置可编程上升/下降速率限制器。当控制器指令发生突变时，模块可按照设定斜率将输出信号平滑过渡至目标值，有效消除调节阀的“水锤效应”及变频驱动系统的机械冲击，显著延长现场执行机构使用寿命。

4. 断线穿透诊断： 该模块每路输出通道均集成高灵敏度开路检测电路。当4-20mA回路因接线松脱或仪表断电发生开路时，ABB AO561 可在200ms内将具体故障通道上报控制器，并自动切入预设故障安全值模式。这种精细化诊断能力使运维人员无需攀爬高位槽罐即可远程定位仪表电缆故障。

应用领域与案例

• 恒压供水： 威立雅水务某区域加压泵站采用ABB AO561 输出4-20mA信号控制3台并联变频器。模块0.1%的设定精度使出水总管压力稳定在0.45MPa±0.002MPa，较改造前±0.015MPa的压力波动每年减少爆管事故3起。其斜坡函数功能将电机从0Hz加速至50Hz的时间延长至30秒，彻底消除了管网压力冲击波。

• 食品杀菌隧道： 康师傅方便面生产线杀菌冷却隧道应用ABB AO561 输出0-10V电压信号调节蒸汽比例阀开度。模块16位分辨率使温度控制精度达±0.3℃，远优于工艺要求的±1℃。据测算，精准控温使每万包产品蒸汽消耗量下降8%，年度节能效益可购置20块ABB AO561 备件。

• 汽车涂装空调： 一汽大众成都工厂涂装车间喷漆室恒温恒湿机组采用ABB AO561 输出4-20mA信号驱动模拟量式冷热水调节阀。模块故障预设功能在PLC停机维护期间自动将阀门开度固定于20%，维持基础通风量，避免了喷漆线停产期间温湿度超标导致的油漆报废事故。

竞品对比分析

与Siemens SM1232 AQ 4x14bit模块对比：

• 差异化优势： ABB AO561 的回路供电能力是其独步业界的核心技术。当驱动4台两线制定位器时，Siemens方案需额外配置4只信号隔离配电器，占用4路辅助电源及35mm导轨长度400mm；而ABB AO561 单模块即可直驱4台仪表，综合成本降低40%，控制柜空间节省60%。此外，ABB AO561 16位分辨率较Siemens 14位设计在阀门开度微调区段可实现4倍更精细的调节步进。

• 选型考量： 若系统采用TIA Portal全集成自动化架构且工程师熟悉西门子生态，Siemens方案在系统集成度上具优势。但对于追求极致性价比、配电空间受限及AC500存量用户，ABB AO561 是模拟量输出应用的理想选择，其参数可直接调用ABB标准功能块库，无需额外指令转换开销。

选型建议与注意事项

1. 端子板匹配： ABB AO561 须配合TA561 型18针端子单元使用。选型ABB AO561 时务必同步订购对应接线端子板，并确认端子板型号后缀适配弹簧压接或螺钉接线工艺。严禁将ABB AO561 强行插接于DI/DO专用端子板，这将导致模拟量回路短路故障。

2. 回路供电容量： 当ABB AO561 4个通道全部工作于有源环路供电模式时，模块内部24V DC-DC变换器最大输出功率为6W。需核算各通道仪表总功耗：单台定位器功耗通常为0.8-1.2W，4台总功耗接近5W，需预留20%以上功率余量，避免模块过热保护。

3. 接地拓扑规范： ABB AO561 模拟量输出负端在模块内部通过1MΩ电阻连接至24V电源地。当多模块并联使用时，仅允许单一接地点引入PE。多点接地会形成地环路差模干扰，在4-20mA长距离传输时表现为输出电流周期性波动。建议在首个ABB AO561 模块侧单点接地，后续模块悬空。

4. 安全值策略制定： 务必为ABB AO561 每一路输出定义合理的故障安全值。调节阀控制通道建议设为0%或保持最后位置；加热器功率控制通道应设为0%避免超温；报警信号通道应设为100%触发最高优先级告警。安全值参数存储于模块非易失区，不受CPU停机或程序下载影响。

5. 电磁环境防护： ABB AO561 虽通过CE电磁兼容认证，但在高频逆变器、中频炉等强干扰源附近敷设模拟量电缆时，仍建议选用屏蔽对绞电缆并确保屏蔽层单端接地。模块输出端并联100nF/100V CBB电容可有效滤除感应尖峰，但电容漏电流可能导致4mA零点漂移，需现场实测权衡。

总结： ABB AO561 以四通道高密度、16位高精度、万能信号组态及突破性回路供电四大核心特性，重新定义了中小型PLC模拟量输出模块的价值标杆。其工业级0.1%综合精度确保从实验室到车间现场的长期稳定运行，而斜坡函数与故障预设功能则体现了ABB对过程控制本质——安全与平顺——的深刻理解。选择ABB AO561，意味着在AC500控制系统框架内获得了近乎无限的模拟量输出扩展弹性。通过ABB官方授权渠道采购ABB AO561，您将同时享有原厂三年质保及终身免费固件升级服务。
