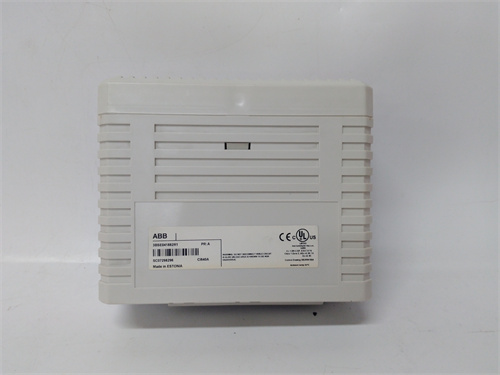

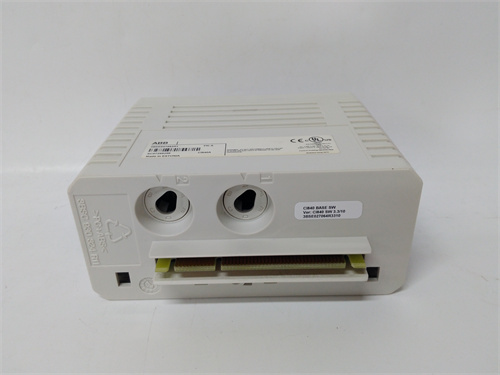

ABB CI840A

产品概述

ABB CI840A 是ABB集团专为800xA分布式控制系统打造的高性能以太网通信接口模块，隶属于ABB Ability™ System 800xA的S800 I/O家族。该型号作为控制网络与现场设备层之间的智能网关，承担着将AC 800M控制器的高速指令透明传输至远程I/O站点的核心使命。ABB CI840A 凭借其双端口以太网交换机架构、工业级网络管理功能及毫秒级数据刷新能力，成为石化、电力、冶金等大规模过程自动化项目中控制网络互联的标准配置。

核心参数与技术规格

• 产品类型： 以太网通信接口模块/Profibus DP-V1/DP-V2主站。

• 通信协议： PROFINET IO RT/IRT，EtherNet/IP，Modbus TCP，支持透明TCP/UDP socket。

• 物理接口： 双RJ45端口，集成2端口实时交换机，支持100BASE-TX/10BASE-T。

• 传输速率： 10/100Mbps自适应，全双工/半双工自动协商。

• 拓扑结构： 星型、树型、环网冗余架构，支持MRP介质冗余协议。

• I/O容量： 最大支持128个S800 I/O模块，最多4096个数字量通道或1024个模拟量通道。

• 刷新周期： PROFINET IRT模式下最小625μs过程数据更新周期。

• 诊断功能： LLDP链路层发现协议，SNMP V1/V2c/V3网络管理，端口镜像及环回检测。

• 供电电源： 24V DC ±20%，由S800远程I/O站背板供电，典型功耗4W。

• 环境等级： 工作温度0℃至+55℃，存储温度-40℃至+70℃，相对湿度5%-95%无凝露。

优势与特性

1. 双端口实时交换机： ABB CI840A 板载高性能2端口以太网交换机，彻底颠覆了传统通信接口模块需外接工业交换机的组网模式。这两个端口支持MRP介质冗余协议，当环网中某处物理链路中断时，ABB CI840A 可在50ms内自动完成网络拓扑重构，确保控制器与远程I/O的通信连接永不中断。这一特性对于核电站应急柴油发电机控制系统、高炉炉顶装料系统等SIL2/SIL3安全联锁回路具有决定性意义。

2. 多协议并发引擎： ABB CI840A 具备同步运行PROFINET、EtherNet/IP及Modbus TCP三种工业以太网协议的独特能力。在一台水泥生产线中，ABB CI840A 可同时通过PROFINET与AC 800M控制器交换过程数据，通过EtherNet/IP与罗克韦尔PowerFlex变频器交换驱动参数，通过Modbus TCP与施耐德电气电能仪表交换电力参数——全部并发运行、互不干扰。这种多协议原生支持能力使ABB CI840A 成为异构控制系统融合项目的首选网关。

3. IRT等时同步： ABB CI840A 完整支持PROFINET IO的IRT（等时同步实时）通信模式。在印刷机套色控制、高速包装机飞剪追切、轧机厚度自动控制等亚毫秒级同步精度要求场景，ABB CI840A 可将控制器与远程I/O之间的时钟偏差锁定在±1μs以内，确保模拟量采集与执行器驱动的确定性响应。

4. 设备级网络管理： ABB CI840A 内置SNMP Agent及Web服务器，允许网络管理员通过标准网络管理软件实时监控模块端口流量、错误帧计数、链路波动状态。其端口镜像功能可将任意端口流量复制至分析设备，无需中断现场运行即可完成网络故障深度诊断。ABB CI840A 还支持LLDP链路层发现协议，在工业网络拓扑图纸缺失时自动绘制控制器至I/O站点的完整数据路径。

应用领域与案例

• 炼化一体化： 恒力石化2000万吨/年炼化一体化项目常减压装置，部署20余台ABB CI840A 构成PROFINET IRT环网。每台ABB CI840A 管理8-16个S800 I/O站，采集现场3000余点温度、压力、流量信号，并通过MRP环网回传至中央控制室AC 800M控制器。环网自愈机制在长达3年的连续运行中累计触发7次链路冗余切换，全部实现50ms内无感恢复，确保了核心工艺参数的历史趋势连续性。

• 垃圾焚烧发电： 上海老港再生能源利用中心二期工程，采用ABB CI840A 构建EtherNet/IP控制网络，连接AC 800M控制器与20余台第三方的施耐德电气ATV变频器。ABB CI840A 通过EDS文件自动识别变频器参数标签，无需繁琐的手动标记地址映射。炉排速度给定周期精确控制在10ms，显著提升了垃圾焚烧温度的稳定性，吨垃圾发电量提升8%。

• 汽车涂装车间： 吉利汽车西安黑灯工厂涂装线，ABB CI840A 同时运行Modbus TCP与PROFINET协议。Modbus TCP通道连接60余台智能电表及压缩空气流量计，实时采集能源消耗数据上传至制造执行系统；PROFINET通道连接AC 800M控制器与现场S800 I/O站，控制喷涂机器人及烘干炉温控单元。单一ABB CI840A 同时满足过程控制与能源管理两张异构网络的通信需求，每年节约硬件采购成本逾30万元。

竞品对比分析

与Siemens ET 200SP IM 155-6 PN HF接口模块对比：

• 差异化优势： ABB CI840A 的多协议并发能力是其区别于竞品的核心技术护城河。IM 155-6 PN HF虽为PROFINET旗舰接口模块，但无法原生支持EtherNet/IP及Modbus TCP协议并发运行。当西门子控制系统需采集罗克韦尔变频器数据时，必须额外增加协议网关或软网关，引入通信延迟及单点故障风险。ABB CI840A 一揽子解决多品牌设备接入问题，控制柜空间节省30%以上。

• 选型考量： 若用户已建立全厂级PROFINET单一总线标准且承诺未来十年不引入异构设备，Siemens方案在系统集成深度上具微秒级优势。但对于普遍存在多品牌现场设备的流程工业存量改造市场，ABB CI840A 的多协议原生支持能力是大幅降低系统复杂度的不二之选。此外，ABB CI840A 的Web诊断界面较竞品需TIA Portal博途软件+STEP 7专业版双重授权的诊断方式，显著降低运维工程师的技术门槛与软件授权成本。

选型建议与注意事项

1. 固件版本匹配： ABB CI840A 的固件版本须与AC 800M控制器的主固件版本、Control Builder M软件版本严格匹配。订购ABB CI840A 时务必确认模块标签上的固件版本号（如4.1.0），并与在役控制器固件版本比对。跨大版本固件混用（如5.0控制4.0）将导致GSDML文件解析失败，控制器无法识别I/O站设备。

2. MRP环网规划： 部署ABB CI840A MRP环网时，必须指定唯一环网管理器（通常为AC 800M控制器或管理型工业交换机）。环网中所有ABB CI840A 须设置为MRP客户端。严禁在单一环网内配置两个环网管理器，这将引发拓扑风暴导致网络瘫痪。建议环网总节点数不超过50台，以满足50ms自愈指标。

3. IP地址管理： ABB CI840A 支持通过模块旋转开关或软件分配IP地址。旋转开关固定IP时，模块会忽略Control Builder下发的软件IP配置，这是现场IP地址冲突的常见根源。标准化作业指导书应明确规定：现场调试阶段统一采用软件分配IP并封印旋转开关至0档；维修更换备件时，必须将新ABB CI840A 的旋转开关拨至与旧模块完全一致的位置。

4. 端口隔离策略： ABB CI840A 双端口虽内置交换机，但当两个端口同时接入同一台交换机的两个不同端口时，会形成网络环路引发广播风暴。正确接线应为：ABB CI840A Port A接入上游交换机，Port B接入下游ABB CI840A 形成菊花链，或接入环网中另一方向链路。建议为ABB CI840A 端口启用BPDU Guard功能，防止意外环路。

5. 备件生命周期管理： ABB CI840A 作为800xA平台主力通信模块，ABB已承诺2030年前持续供货及固件安全更新。建议关键工段用户按在役ABB CI840A 数量的20%配置现场备件，并每两年执行一次备件上电测试，刷新板载电解电容器。对于已服役超过8年的ABB CI840A，建议在计划性大修窗口实施预防性更换，避免因电解液干涸导致电源纹波超标引发间歇性通信故障。

总结： ABB CI840A 以双端口交换机架构、多协议并发引擎、纳秒级同步精度三重技术突破，重新定义了分布式控制系统通信接口模块的能力边界。它不仅是AC 800M控制器延伸至工业现场的数字化触手，更是异构自动化设备融入统一控制生态的核心使能者。选择ABB CI840A，意味着在800xA控制架构内获得了面向未来十五年的网络扩展弹性与协议兼容保障。通过ABB官方授权渠道采购ABB CI840A，您将同步获得原厂关于工业控制系统网络安全加固的专项技术白皮书及全球备件紧急供货协议的优先签署权。
