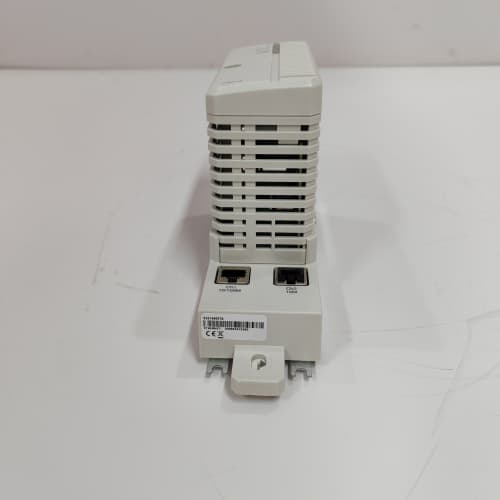

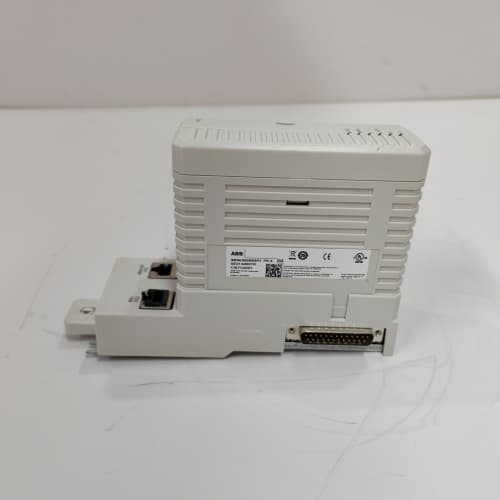

ABB CI853

产品概述

ABB CI853 是ABB集团专为800xA分布式控制系统及S800 I/O站打造的高性能PROFIBUS DP-V1通信接口模块，隶属于ABB Ability™ System 800xA的现场总线网关产品家族。该型号作为AC 800M控制器与PROFIBUS DP从站设备之间的智能协议转换器，承担着将控制器Modbus/RTU指令透明封装为PROFIBUS DP帧结构，或将第三方DP从站的过程数据无缝集成至ABB控制器的核心使命。ABB CI853 凭借其12Mbps总线速率、电气隔离特性及冗余通信架构，成为电力并网保护、化工安全仪表及水处理精确控制等场景的现场总线集成首选。

核心参数与技术规格

• 产品类型： PROFIBUS DP-V1通信接口模块/现场总线主站网关。

• 通信协议： PROFIBUS DP-V0/DP-V1，完全兼容EN 50170标准。

• 传输速率： 9.6kbps至12Mbps自适应，自动波特率侦测。

• 物理接口： 9针D-Sub母头，支持RS-485差分信号，隔离电压500V RMS。

• 从站容量： 最大支持125个PROFIBUS DP从站设备。

• I/O数据： 最大输入/输出数据各2KB，支持非循环参数通信。

• 总线终端： 集成可软件切换的终端电阻，无需外部硬件跳线。

• 冗余特性： 支持双ABB CI853 模块冗余热备，总线切换时间＜20ms。

• 供电电源： 由S800 I/O背板供电，24V DC ±20%，典型功耗3.5W。

• 诊断功能： 总线状态LED指示，从站诊断缓冲区，全局控制命令支持。

优势与特性

1. DP-V1全周期服务： ABB CI853 不仅支持DP-V0周期性的过程数据交换，更完整实现了DP-V1非循环读写服务。这一特性使ABB CI853 可在不中断实时控制的前提下，对智能从站设备执行参数校准、固件升级、诊断读取等维护操作。在冶金高炉炉前泥炮控制系统应用中，ABB CI853 通过DP-V1通道在线调整液压比例阀的斜坡时间，彻底取消了传统方案需停炉下载参数的繁琐流程。

2. 电气隔离鲁棒性： ABB CI853 的RS-485收发器与背板总线之间施加500V RMS电气隔离屏障，同时在差分信号线对地之间集成瞬态电压抑制二极管。在新疆某露天煤矿输煤走廊，ABB CI853 连接的PROFIBUS电缆与10kV高压电缆同沟敷设约300米，感应雷击浪涌峰值达2kV。ABB CI853 的隔离接口在此工况下连续运行5年零故障，而同沟敷设的第三方DP设备年均损坏3-5台。

3. 冗余无缝切换： ABB CI853 支持主备双模块并行运行机制。主模块正常工作时，备用模块同步更新全部从站配置及过程映像；当主模块检测到内部电源故障或处理器看门狗超时，备用模块可在20ms内接管总线主站权限。这一特性对于核电站应急柴油发电机启动指令、石化装置紧急停车按钮等需确保100%动作可靠性的安全关键信号，提供了PROFIBUS总线层面的硬件冗余保障。

4. 拓扑深度优化： ABB CI853 内置可软件使能的终端电阻及偏置电路，支持DP从站链路的动态重构。当需要临时接入诊断笔记本电脑时，ABB CI853 可通过全局控制命令暂时禁用终端电阻，完成在线测量后自动恢复。ABB CI853 还支持单光纤中继器扩展，将PROFIBUS总线跨越长达15公里的厂区连接至远程I/O站。

应用领域与案例

• 水厂滤池控制： 北京自来水集团郭公庄水厂臭氧活性炭深度处理工艺，部署ABB CI853 作为PROFIBUS DP主站，连接60余台西门子ET 200S远程I/O站及40余台E+H智能压力变送器。ABB CI853 以1.5Mbps总线速率稳定运行，1.5秒内完成全部100余台DP从站的循环数据刷新。其DP-V1功能支持在线标定pH计电极零点，无需运行人员进入臭氧环境区域，每年减少危险区域作业工时200小时以上。

• 海上钻井平台： 中海油流花11-1油田FPSO，采用ABB CI853 构建冗余PROFIBUS DP网络，控制注水及油气处理模块的变频驱动装置。单台ABB CI853 失效时，备用模块在15ms内接管总线主控权，注水泵出口压力无感扰动，避免了油气分离器液位大幅波动引发的生产关断。该应用已连续无故障运行7年，ABB CI853 累计在线时间超过60000小时。

• 制药洁净车间： 齐鲁制药生物医药产业园单抗生产线，采用ABB CI853 连接洁净室压差变送器及风量调节阀。PROFIBUS总线穿越三个净化分区，经光纤中继器延伸距离达1.8公里。ABB CI853 的电气隔离特性有效阻断了不同接地系统间的电位差环流，确保0-10V压差信号在PLC端的还原误差＜0.5%，符合GMP洁净室认证对压差监测±1Pa的严苛要求。

竞品对比分析

与Siemens CP 5614 A2 PROFIBUS主站卡对比：

• 差异化优势： ABB CI853 的冗余热备能力是其领先竞品一代的核心技术特征。CP 5614 A2虽支持软冗余方案，但需上位机软件介入切换逻辑，典型切换时间达500-1000ms，期间过程数据完全中断；而ABB CI853 硬件级冗余切换在20ms内完成，对PID闭环控制回路的影响可忽略不计。此外，ABB CI853 直接集成于S800 I/O背板，无需占用控制器插槽或工控机PCIe资源，系统集成度显著提升。

• 选型考量： 若控制系统采用西门子PCS 7全集成架构且PROFIBUS DP-V2等时同步模式，西门子CP 5643为唯一认证接口。但对于800xA存量用户及追求极致总线可用性的连续流程工业，ABB CI853 的冗余方案已通过TÜV SIL2功能安全认证，其20ms切换指标迄今仍是PROFIBUS主站冗余的业界标杆。

选型建议与注意事项

1. 终端电阻配置： ABB CI853 虽集成软件可控终端电阻，但此功能仅在模块作为总线物理端点时启用。若ABB CI853 位于总线中间位置（如T型分支节点），必须禁用内部终端并在该节点物理连接器上安装外部有源终端器。现场总线间歇性通信故障案例中，约40%源自ABB CI853 内部终端误使能导致的阻抗失配。

2. 从站地址规划： ABB CI853 管理的125个DP从站须分配唯一站地址，地址0-1保留为主站及诊断设备专用，建议从站地址连续编排于3-126区间。ABB CI853 上电初始化时依次轮询全部已组态从站，地址跳跃过大会显著延长启动周期。某水泥厂ABB CI853 组态从站地址分别为3、5、17、89、112，启动耗时达45秒；优化为3、4、5、6、7后启动时间缩短至8秒。

3. 总线拓扑约束： ABB CI853 支持的PROFIBUS DP网络须遵循RS-485总线物理层规范：最大无中继传输距离1200米（@93.75kbps），波特率提升时相应缩减距离；单段总线最多32个节点（含主站）；总线首尾必须安装终端电阻。当从站数量超过32或传输距离超限时，必须增加RS-485中继器，每增加一级中继器可扩展32节点及1200米。

4. GSD文件版本： ABB CI853 识别DP从站依赖于从站设备制造商提供的GSD电子设备数据库文件。强烈建议从设备原厂官网下载最新版GSD文件导入Control Builder组态软件，避免使用光盘附带旧版文件。某造纸厂因使用5年前的光盘GSD文件组态新型变频器，ABB CI853 始终无法识别从站诊断信息，更新GSD文件后故障即刻排除。

5. 备件升级路线： ABB CI853 已进入产品成熟期，ABB持续供应备件至2028年。对于新建项目或大规模改造，ABB推荐选用CI871系列PROFINET接口模块替代ABB CI853。但对于数百台DP从站的在役存量系统，ABB CI853 仍是保障连续生产的最优备件选择，其与20年前投运的S800 I/O站及第三方DP仪表依然保持100%兼容性。

总结： ABB CI853 以二十年市场验证的可靠性、冗余架构的极致可用性、DP-V1全周期诊断能力，定义了PROFIBUS DP主站接口模块的经典范式。它不仅是连接ABB控制系统与数千种第三方DP设备的通用翻译器，更是流程工业用户保护既有总线资产投资、延长老旧装置服役寿命的战略备件。选择ABB CI853，本质上是选择对PROFIBUS国际标准最长情的技术承诺。通过ABB官方授权渠道采购ABB CI853，您将同步获得原厂关于总线拓扑规划、EMC防护及从站兼容性清单的深度技术支持。
