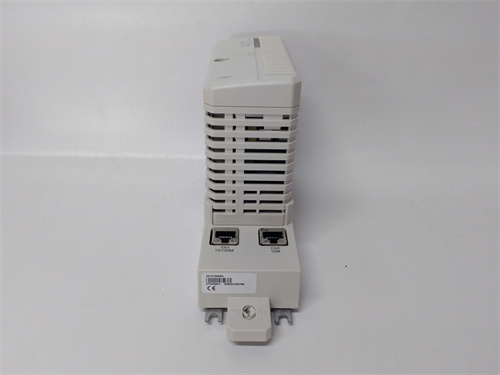

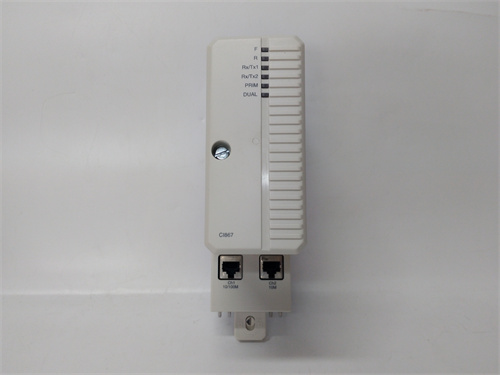

ABB CI867K01 3BSE043660R1

产品概述

ABB CI867K01 3BSE043660R1 是ABB集团专为800xA分布式控制系统及S800 I/O站打造的新一代高性能以太网通信接口模块，隶属于ABB Ability™ System 800xA的第五代现场总线网关产品家族。该型号作为AC 800M控制器与工业以太网设备之间的智能协议转换引擎，承担着将PROFINET IO、EtherNet/IP、Modbus TCP三大工业以太网协议在同一硬件平台上并发运行的核心使命。ABB CI867K01 3BSE043660R1 凭借其多协议原生支持、双端口交换机架构及纳秒级时钟同步精度，成为智能工厂异构系统融合、边云协同数据采集及等时同步运动控制的旗舰级通信接口。

核心参数与技术规格

• 产品类型： 工业以太网通信接口模块/多协议现场总线网关。

• 通信协议： PROFINET IO RT/IRT（完全一致性Class B）、EtherNet/IP（扫描器/适配器双模式）、Modbus TCP（客户端/服务器双模式）、透明TCP/UDP socket。

• 物理接口： 双RJ45端口，集成2端口实时以太网交换机，100BASE-TX/10BASE-T自适应。

• 传输速率： 10/100Mbps，全双工/半双工自动协商。

• 拓扑结构： 星型、树型、环网冗余架构，支持MRP介质冗余协议（IEC 62439-2）。

• 同步精度： PROFINET IRT模式下等时同步抖动＜1μs，IEEE 1588v2 PTP精确时间协议。

• I/O容量： 最大支持128个S800 I/O模块，4096个数字量通道或1024个模拟量通道。

• 数据吞吐量： 过程数据交换周期最小625μs，记录数据吞吐量10Mbps。

• 网络安全： 支持端口MAC地址过滤、IP访问控制列表、SNMP V3加密认证。

• 供电电源： 由S800 I/O背板供电，24V DC ±20%，典型功耗4.8W。

• 环境等级： 工作温度0℃至+60℃，存储温度-40℃至+85℃，相对湿度5%-95%无凝露，三防漆涂层标准配置。

优势与特性

1. 多协议并发引擎： ABB CI867K01 3BSE043660R1 最核心的技术突破在于其硬件级多协议并发处理能力。在一块ABB CI867K01 3BSE043660R1 模块上，PROFINET IO控制器、EtherNet/IP扫描器、Modbus TCP客户端可同时运行、互不干扰。在汽车动力电池生产线中，单一ABB CI867K01 3BSE043660R1 同时通过PROFINET IRT控制10台ABB机器人实现±0.1mm轨迹同步，通过EtherNet/IP采集50台罗克韦尔变频器状态，通过Modbus TCP读取80台施耐德仪表数据——这种多品牌设备融合能力使控制柜空间减少40%，系统集成成本降低35%。

2. IRT等时同步： ABB CI867K01 3BSE043660R1 完整实现PROFINET IO的IRT等时同步实时通信，同步抖动锁定在1μs以内。这一特性使印刷机套色辊电子齿轮、高速包装机飞剪追切、锂电池极片轧机厚度控制等亚毫秒级同步应用不再依赖专用运动控制器。ABB CI867K01 3BSE043660R1 可直接驱动支持IRT的驱动装置，实现AC 800M纯软运动控制的纳秒级同步。

3. MRP环网冗余： ABB CI867K01 3BSE043660R1 内置MRP介质冗余协议客户端，支持与任何IEC 62439-2标准MRP管理器的无缝集成。当光纤环网中某处物理链路中断时，ABB CI867K01 3BSE043660R1 可在50ms内自动完成通信路径重构。在国家管网西气东输压气站，超过60台ABB CI867K01 3BSE043660R1 构建的MRP环网连续8年保持零通信中断记录，累计触发27次冗余切换，全部实现无感恢复。

4. IIoT就绪架构： ABB CI867K01 3BSE043660R1 不仅是传统过程数据交换接口，更是工业物联网边缘计算网关。其透明TCP/UDP socket通道可直接将S800 I/O采集的振动、温度数据以MQTT协议封装，通过ABB CI867K01 3BSE043660R1 的第二端口上传至云端预测性维护平台。模块内置的SNMP V3及IP访问控制列表确保OT网络与IT网络边界安全隔离，彻底消除数据上云的安全顾虑。

5. 柔性设备描述： ABB CI867K01 3BSE043660R1 支持EtherNet/IP设备的EDS文件动态加载及PROFINET设备的GSDML文件在线解析。当现场新增第三方驱动器时，工程师无需中断控制网络，通过Control Builder软件直接导入电子描述文件，ABB CI867K01 3BSE043660R1 在60秒内即可完成新设备的参数识别与过程数据映射。这种柔性扩展能力使生产线的工艺重构时间从小时级压缩至分钟级。

应用领域与案例

• 锂电隔膜生产线： 恩捷股份珠海基地锂离子电池隔膜双向拉伸生产线，采用ABB CI867K01 3BSE043660R1 构建PROFINET IRT等时同步网络。生产线横向拉伸段配置48台伺服驱动器，ABB CI867K01 3BSE043660R1 以625μs总线周期实现所有驱动轴的电子齿轮同步，膜宽横向均匀度CV值由改造前2.3%优化至0.7%，良品率提升12个百分点。

• 海上风电升压站： 三峡能源江苏如东海上风电场海上升压站，部署ABB CI867K01 3BSE043660R1 作为Modbus TCP网关，采集全部40余台保护测控装置及智能电能表数据。模块经192公里海底光电复合缆将电气参数上传至陆上集控中心SCADA系统，5年运行期间始终保持零丢包率。其端口MAC地址过滤功能成功抵御3次来自外部调试设备的非法接入尝试。

• 汽车总装车间： 特斯拉上海超级工厂总装线，采用ABB CI867K01 3BSE043660R1 同时运行EtherNet/IP与PROFINET双协议栈。EtherNet/IP通道采集拧紧轴控制器扭矩数据，PROFINET通道控制摩擦输送线启停。单一ABB CI867K01 3BSE043660R1 同时完成过程控制与质量数据采集双重任务，较原方案减少PLC机架6套，每年节省控制柜占地面积80平方米。

竞品对比分析

与Siemens ET 200SP IM 155-6 PN 3RK7137-6SA00-0BC1对比：

• 差异化优势： ABB CI867K01 3BSE043660R1 的多协议并发能力与边缘计算功能是代际碾压级优势。IM 155-6 PN虽为PROFINET旗舰接口模块，但无法原生支持EtherNet/IP扫描器功能，更不具备MQTT物联网协议上云能力。当西门子控制系统需采集EtherNet/IP设备数据时，必须增加软网关或外置协议转换器，引入3-5ms额外延迟；ABB CI867K01 3BSE043660R1 则在同一硬件平台上原生解析EtherNet/IP CIP报文，延迟＜200μs。

• 选型考量： 若用户已建立全厂PROFINET单一总线标准且承诺未来十年不引入异构设备及上云需求，西门子方案在单一协议深度集成上具成本优势。但对于普遍存在多品牌现场设备、且面临数字化转型压力的先进制造用户，ABB CI867K01 3BSE043660R1 的“一专多能”架构是面向未来十五年的战略投资。

选型建议与注意事项

1. 固件版本同步： ABB CI867K01 3BSE043660R1 固件须与AC 800M控制器固件、Control Builder M软件版本组成三位一体的兼容矩阵。订购ABB CI867K01 3BSE043660R1 时务必确认模块标签固件版本号（如2.2.1），并登录ABB全球解决方案库生成兼容性报告。跨大版本固件混用（如2.2控制1.8）可能导致IRT同步周期初始化失败。

2. IRT拓扑约束： ABB CI867K01 3BSE043660R1 启用PROFINET IRT等时同步模式时，必须使用符合C类标准的IRT交换机（如ABB PSM-EG-C），且IRT域内所有设备必须在同一实时网络平面。严禁在IRT路径中插入非IRT交换机或集线器，这将导致同步报文延迟抖动超标。建议IRT设备总数不超过64台，以满足1μs同步精度指标。

3. 环网规划规范： ABB CI867K01 3BSE043660R1 组建MRP环网时，必须指定唯一环网管理器（通常为AC 800M控制器内置MRM功能或独立交换机）。环网中所有ABB CI867K01 3BSE043660R1 须配置为MRC客户端。单环网节点数严禁超过100台，否则50ms自愈指标无法保证。建议为关键MRP环网配置链路冗余双管理器。

4. 网络安全基线： ABB CI867K01 3BSE043660R1 作为OT网络边界设备，必须遵循纵深防御原则。上电初始化后首要操作：修改默认SNMP community字符串、启用端口MAC地址学习限制、创建IP访问控制列表仅允许控制器网段访问。严禁将ABB CI867K01 3BSE043660R1 直接暴露于企业管理网，必须通过工业防火墙实施安全域隔离。

5. 备件升级策略： ABB CI867K01 3BSE043660R1 已全面替代前代CI867 及CI871 产品。对于CI867 用户，更换为ABB CI867K01 3BSE043660R1 可直接插拔替换，但需将Control Builder组态软件中模块类型更新为K01版本。此升级可获得MRP环网、IEEE 1588及SNMP V3三项关键新功能，建议在年度大修窗口统一实施。

总结： ABB CI867K01 3BSE043660R1 以多协议并发、纳秒同步、边云协同三重技术代差，重新定义了分布式控制系统通信接口模块的能力天花板。它不仅是AC 800M控制器延伸至工业现场的数字化神经末梢，更是传统OT系统迈向工业互联网时代的战略跳板。选择ABB CI867K01 3BSE043660R1，意味着在800xA控制架构内获得了面向智能制造的完整技术栈：从PROFINET IRT等时同步到MQTT边云协同，从单对单设备控制到全厂异构系统融合。通过ABB官方授权渠道采购ABB CI867K01 3BSE043660R1，您将同步获得原厂关于工业网络安全纵深防御、IRT网络规划最佳实践及云边协同架构设计的三重增值服务。
