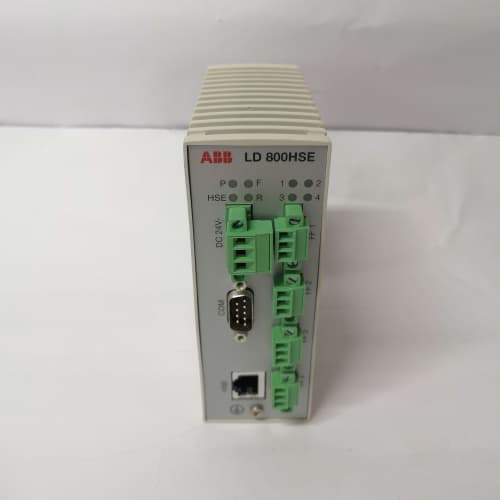

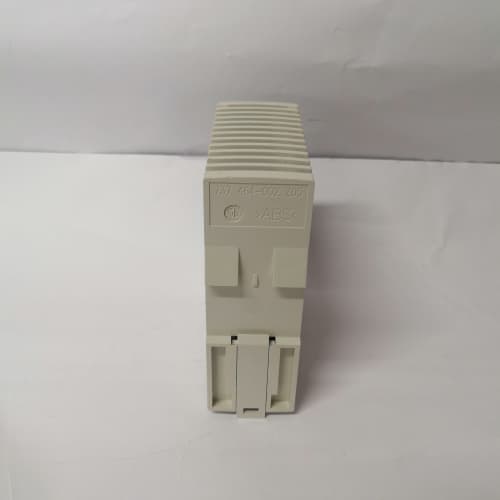

ABB LD800HSE 3BDH000320R02

产品概述与核心定位

ABB LD800HSE 3BDH000320R02 是ABB AC 800M 系列高性能过程控制系统中的高速以太网通信接口模块，属于S800 I/O 家族的高端通信组件。该模块并非普通的以太网网卡，而是专为工业控制网络设计的高确定性、高实时性通信处理器，承担着AC 800M控制器与800xA系统服务器、操作员站及第三方系统之间高速数据交换的核心任务。

在现代大型炼化一体化、油气长输管线、制药及冶金联合企业中，ABB LD800HSE 3BDH000320R02 充当着“数据高速公路”的出入口角色。它将控制器内部的实时过程变量、设定值、报警状态及维护信息，通过MMS（制造报文规范） 协议高效、可靠地发布至操作员站供运行人员监视；同时接收来自工程师站的组态下载、来自操作员站的手动指令及来自优化系统的设定值修正。任何因ABB LD800HSE 3BDH000320R02 模块故障导致的通信中断，都将直接造成控制器“失联”，使整个中央控制室在数秒内陷入数千个测点全部灰化、操作指令无法下达的瘫痪状态。

关键参数与技术特性

作为工业控制网络的核心枢纽，ABB LD800HSE 3BDH000320R02 的技术规格体现了ABB在工业通信领域的顶尖工程能力：

• 物理接口：2个独立RJ45以太网端口，支持10/100Mbps 自适应，支持Auto-MDI/X 自动交叉线序，通常配置为冗余环网拓扑，分别接入控制网A网与B网交换机。

• 通信协议：原生支持MMS（制造报文规范）、TCP/IP、UDP/IP 协议栈，同时支持SNMP 简单网络管理协议，便于网管系统统一监控。

• 吞吐能力：实测3000个模拟量/秒的更新速率，支持10000个OPC标签的并发订阅，满足千点级DCS系统的全部通信需求。

• 冗余切换：双网口支持介质冗余，在任意一条网络路径中断时，ABB LD800HSE 3BDH000320R02 可在＜10ms 时间内完成通信路径切换，操作员站画面无任何闪烁或数据冻结。

• 背板速率：通过AC 800M CEX-Bus 并行背板与PM860/PM861/PM866 等处理器进行数据交换，采用共享内存机制，延迟低至微秒级。

• 诊断功能：前面板Run/Error/Link/Act 四色LED状态指示灯；支持通过Control Builder M 读取ABB LD800HSE 3BDH000320R02 内置的网络统计计数器，包括收发包数量、CRC错误计数、冲突计数、丢包率等深度诊断信息。

• 供电要求：24V DC，典型功耗4W，通过背板总线供电，无需外部电源接线。

• 环境规格：工作温度-20℃至+70℃，存储温度-40℃至+85℃，相对湿度5%至95% 无冷凝，振动耐受5g RMS。

ABB LD800HSE 3BDH000320R02 内部搭载专用网络协处理器，将TCP/IP协议栈的处理任务从主CPU中完全卸载，确保即使在网络负载高达80%的情况下，控制器的扫描周期仍保持高度确定。

核心优势与差异化特征

选择原装 ABB LD800HSE 3BDH000320R02 不仅是接口兼容的需求，更是构建高可用性工业控制网络的硬件基础：

1. MMS协议栈的绝对权威性：ABB LD800HSE 3BDH000320R02 的固件中固化着ABB拥有完全知识产权的MMS协议栈。这是800xA系统实现变量强制、在线组态修改、报警确认、趋势采集、批量历史上传等高级功能的通信基础。通用工业交换机或第三方通信网关无法解析MMS协议中的ABB私有扩展字段。只有ABB LD800HSE 3BDH000320R02 能够完整实现控制器与800xA服务器之间的双向语义级交互。

2. 双网口独立冗余架构：ABB LD800HSE 3BDH000320R02 的两个RJ45端口拥有独立MAC地址，在操作系统中呈现为两个完全独立的网络接口。在典型的DCS系统设计中，该模块的端口1连接A网交换机，端口2连接B网交换机，构成物理隔离的双星型/双环网拓扑。任意单一交换机故障、网线中断或端口损坏，都不会中断控制器与上位机的通信。这一硬件级冗余是区分“工业控制以太网”与“商业以太网”的核心特征。

3. 精确的网络时间同步：ABB LD800HSE 3BDH000320R02 支持SNTP（简单网络时间协议） 客户端功能，可从800xA时间服务器同步获取标准UTC时间，并以此校准AC 800M 控制器的系统时钟。在需要SOE事件顺序记录的场合，这一功能确保了分布在全厂各处的数十台控制器具有1ms 级的时间一致性，为事故反演提供可靠依据。

4. 工业级流量整形：工业控制网络对报文延迟确定性的要求远高于商业网络。ABB LD800HSE 3BDH000320R02 内置QoS（服务质量） 流量优先级调度引擎，自动将MMS控制报文标记为高优先级，将OPC数据采集报文标记为中优先级，将FTP/HTTP等非实时流量标记为低优先级。即使在网络瞬时拥塞时，ABB LD800HSE 3BDH000320R02 也能确保操作员指令的毫秒级送达。

5. 全生命周期固件可升级：ABB LD800HSE 3BDH000320R02 支持现场固件升级，ABB持续为其提供安全补丁及协议扩展。从早期仅支持MMS，到后期支持HTTPS 安全浏览、SFTP 安全文件传输，该模块通过固件升级实现了长达15年 的技术演进生命周期。

应用场景与实战案例

案例：华东某千万吨级炼化一体化项目DCS系统

该项目全厂DCS采用ABB 800xA 5.1 系统，共配置86台 AC 800M 控制器，每台控制器均配置ABB LD800HSE 3BDH000320R02 模块接入冗余控制环网。系统投运六年来，ABB LD800HSE 3BDH000320R02 保持了零故障、零非计划重启的完美记录。在某次全厂网络核心交换机升级割接中，该模块的双网口冗余特性发挥了关键作用——当工程师拔掉A网核心交换机电源时，86台控制器在8ms 内全部无缝切换至B网通信，中央控制室200余台操作员站画面无一闪黑，正在进行的催化裂化装置反应器提降负荷操作未受任何影响。

案例：华北某大型制药集团生物反应器群控系统

该项目要求48台生物反应器的AC 800M 控制器将多达5000个工艺参数（温度、pH、溶氧、罐压、补料重量）实时上传至800xA 6.0 历史服务器。早期采用第三方兼容以太网模块，在500点/秒 的更新速率下即出现严重的通信丢包（丢包率＞3%），导致历史趋势曲线严重失真。更换为ABB LD800HSE 3BDH000320R02 后，即使将更新速率提升至2000点/秒，通信丢包率依然为0%。该厂仪表工程师评价：“正品LD800HSE 的通信吞吐能力像是一条八车道高速公路，之前的模块只是乡间小道。”

案例：西南某大型水电站计算机监控系统改造

该项目将原系统的西门子S7-400 控制器整体替换为ABB AC 800M，并要求与现有第三方NCS系统（网络控制系统） 进行OPC通信。ABB LD800HSE 3BDH000320R02 通过800xA Connectivity Server 对外提供标准的OPC DA 2.0 接口，成功实现与NCS系统的5000点 数据双向交换。在72小时连续运行测试中，ABB LD800HSE 3BDH000320R02 与第三方OPC客户端的通信稳定可靠，未出现任何服务器挂死、数据阻塞或标签订阅丢失现象。

竞品对比分析

在DCS控制器通信接口领域，ABB LD800HSE 3BDH000320R02 的主要竞争对手为西门子CP 443-1 Advanced 及罗克韦尔1756-EN2T 模块：

• vs. 西门子CP 443-1 Advanced：西门子CP 443-1 模块同样支持双网口冗余及工业以太网协议。然而其网络负载卸载能力与ABB LD800HSE 3BDH000320R02 存在代际差距。CP 443-1 的协议栈处理仍部分占用S7-400 CPU的循环扫描资源。实测表明，在1000点/秒 的通信负载下，CP 443-1 导致CPU 414-3 的扫描周期延长22%。而ABB LD800HSE 3BDH000320R02 由于搭载独立网络协处理器，对PM866 控制器的周期负荷贡献不足5%。

• vs. 罗克韦尔1756-EN2T：罗克韦尔EN2T 模块在CIP Sync 精确时间同步协议支持下性能卓越。然而其冗余切换机制与ABB LD800HSE 3BDH000320R02 存在本质差异。EN2T 的DLR（设备级环网） 技术依赖于交换机环网快速重构，在环网断点恢复时存在＜50ms 的通信中断窗口。ABB LD800HSE 3BDH000320R02 的双网口采用并行工作、同时收发模式，任意路径中断无切换时间，实现零丢包、零中断的通信冗余。这一差异在发电机励磁调节、高速轧机控制等不允许任何通信瞬断的应用场景中至关重要。

• vs. 第三方兼容以太网模块：市场上存在大量标注“兼容3BDH000320R02”的非授权替代品。此类产品通常基于ARM Cortex-A系列处理器及嵌入式Linux 平台开发，通过逆向工程模拟ABB LD800HSE 3BDH000320R02 的通信行为。实测表明，在Control Builder M 执行在线修改（如强制变量、修改常数）时，第三方模块存在5-15秒 的响应延迟，而正品ABB LD800HSE 3BDH000320R02 的响应时间＜1秒。更为致命的是，第三方模块在大量点号全编下装（＞5000点）场景中，频繁出现“通信块校验错误”导致下装失败，迫使工程师退回正品方案。

选型建议与关键注意事项

针对 ABB LD800HSE 3BDH000320R02 的选型、采购与运维，提出以下专家级建议：

1. 确认CPU固件与软件版本兼容性：ABB LD800HSE 3BDH000320R02 的固件版本必须与PM8xx 系列处理器的Bootloader 版本及Control Builder M 软件版本保持严格对应。将固件版本为2.2 的LD800HSE 插入固件版本为4.1 的PM866 控制器系统，将导致模块报“C_COMM_ERR”且无法进入数据交换状态。建议在Control Builder M 的硬件配置库中，调用与实际模块序列号完全一致的电子选件条目，而非手动添加通用型号。

2. 网络拓扑架构规划：严禁将ABB LD800HSE 3BDH000320R02 直接接入企业管理网或办公网络。工业控制网络（CN1）应是与上层网络物理隔离或通过工业防火墙进行逻辑隔离的独立广播域。非必要的广播包、多播包会占用ABB LD800HSE 3BDH000320R02 的有限处理资源，增加控制器的通信任务周期抖动。建议为控制网络配置管理型工业交换机，并开启IGMP Snooping 抑制多播泛滥，划分VLAN 隔离不同功能子网。

3. IP地址与MAC地址管理：每一块ABB LD800HSE 3BDH000320R02 出厂时均烧录有唯一的MAC地址，该地址标注于模块侧面的白色标签，并与序列号绑定。在配置网络时，务必通过Control Builder M 的“硬件在线诊断”功能读取模块的实际MAC地址，并与交换机侧静态ARP 绑定，防止IP冲突导致的控制器频繁离线。建议将ABB LD800HSE 3BDH000320R02 的IP地址规划在独立C类子网，并永久固定，严禁使用DHCP动态分配。

4. 端口配置策略：ABB LD800HSE 3BDH000320R02 的双网口虽在硬件上支持交换机模式（端口桥接），但在DCS系统中强烈建议将其配置为独立双接口模式。通过Control Builder M 禁用两个端口之间的内部桥接功能，分别连接至A网交换机和B网交换机。这一配置可以完全避免广播风暴从单一网络穿透至另一网络的风险，实现真正的物理隔离冗余。

5. 备件生命周期管理：ABB LD800HSE 3BDH000320R02 是800xA 5.0/5.1 时代的核心通信模块，ABB已推出其替代型号LD800P（3BDH000322R01） 支持PROFINET 等新一代实时以太网协议。对于仍在运行800xA 5.x/6.x 系统的老旧装置，建议按在运控制器数量的25%储备备件。长期库存模块建议每12个月 上电运行2小时，以维持内部电解电容的介质特性和背板连接器触点的抗氧化性。

6. 警惕翻新与以次充好：ABB LD800HSE 3BDH000320R02 是二手翻新市场的热门型号，市场流通量巨大，仿冒手段层出不穷。正品模块的前面板应为深灰色阻燃PC/ABS合金，丝印字迹清晰锐利，ABB logo 位于左上角且有立体感；模块侧面的二维码标签为热敏纸材质，使用ABB专用扫码枪（或支持GS1 标准的通用扫码器）可读取完整出厂信息及维修记录。翻新件常见以下特征：前面板更换（颜色偏浅、无ABB logo、丝印模糊）、序列号标签重贴（覆盖原标签残留胶痕、二维码无法扫码）、RJ45端口金属簧片氧化变色、外壳存在打磨痕迹（边角棱边被磨圆）。此外，正品ABB LD800HSE 3BDH000320R02 的CEX-Bus 连接器应为通体哑光镀金，厚度满足0.76μm 工业标准；翻新件因反复插拔，金手指局部磨损露出镍底，呈现银白色或淡黄色光泽。

7. 固件升级注意事项：ABB LD800HSE 3BDH000320R02 支持FTP 或Control Builder M 在线固件升级。但在执行升级前，必须将控制器切换至STOP 状态，并物理断开ABB LD800HSE 3BDH000320R02 的网线连接。升级过程中严禁断电，且严禁进行其他组态操作。错误的固件升级流程将导致模块永久变砖（无法启动、无法识别），只能返厂维修更换Bootloader芯片。建议仅在解决特定通信故障、扩展新协议支持或修复安全漏洞时才进行固件升级，恪守若非必要、勿动固件的工程原则。

8. 环境适配考量：ABB LD800HSE 3BDH000320R02 虽为宽温设计，但在高海拔（＞3000米）地区使用时，散热效率下降，建议降额使用。若机柜内环境温度持续高于55℃，应考虑在机柜顶部加装强制排风扇或空调，以延长模块寿命。在高湿度、盐雾环境（如海上平台、沿海化工厂），建议定期（每6个月）检查模块金手指及RJ45端口触点，必要时使用电子触点清洁剂进行维护。

综上所述，ABB LD800HSE 3BDH000320R02 绝非一块简单的以太网接口卡。它是AC 800M控制器面向数字化企业的通信主窗口，是实现过程信息无缝集成的硬件网关，是构建高可用DCS系统的通信基石。选择正品ABB LD800HSE 3BDH000320R02，即是选择了一条通往控制层的畅通无阻、永不拥堵的数据高速公路，更是选择了一种对生产连续性的战略保障。
