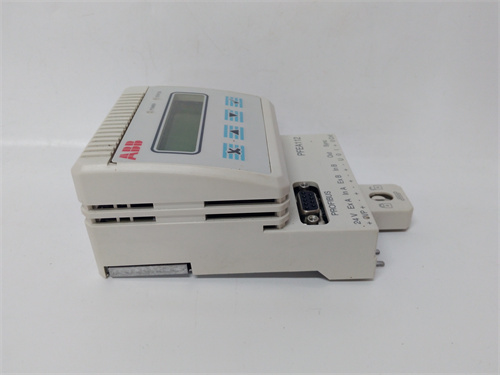

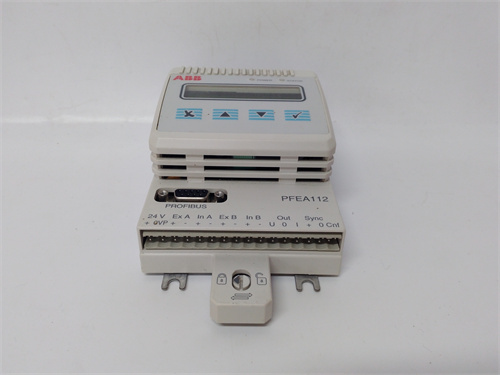

ABB PFEA112-20 3BSE050091R20

产品概述与核心定位

ABB PFEA112-20 3BSE050091R20 是ABB PFEA112 系列张力电子模块的核心型号，专为ABB PillowBlock 张力测量系统设计。该模块并非通用的模拟量输入模块，而是高精度应变计信号处理器，负责将来自PFCL 201/301 等系列张力传感器的毫伏级微应变信号进行高增益放大、低通滤波、模数转换及线性化处理，最终输出标准的0-10V、±10V 或 4-20mA 模拟信号，或通过现场总线直接上传至控制系统。

在现代化造纸机、薄膜生产线、金属箔材轧机、纺织印染线及线缆制造等连续卷材加工工业领域，ABB PFEA112-20 3BSE050091R20 扮演着“张力神经中枢”的角色。它实时感知运行中卷材的微小张力波动，并以毫秒级响应将其转换为控制器可识别的电信号，为收放卷的闭环张力控制提供最关键的实时反馈量。任何因PFEA112-20 模块故障导致的张力信号丢失或失真，都将直接引发卷材断带、褶皱、收卷不齐甚至设备损坏的重大生产事故。

关键参数与技术特性

作为张力测量领域的专业级信号处理器，ABB PFEA112-20 3BSE050091R20 的技术指标体现了ABB在应变测量领域数十年的工程经验：

• 传感器兼容性：专为ABB PFCL 201/301 系列柱式张力传感器及PFTL 101/201 系列轴台式张力传感器设计，支持4线制/6线制 应变计全桥接法。

• 激励电压：提供5V DC / 10V DC 精密桥压输出，带远程遥测补偿功能，自动补偿长距离电缆引入的压降误差。

• 输入灵敏度：0.5μV/格 至 50μV/格 可编程配置，最小可分辨0.1克级张力变化。

• 测量精度：±0.1% 满量程线性度，±0.05% 重复性精度，温度漂移＜0.01%/℃。

• 采样速率：800Hz 内部采样率，100Hz 模拟输出刷新率，满足90% 以上卷材张力控制应用需求。

• 模拟输出：2路独立隔离输出，可配置为0-10V、±10V、0-20mA、4-20mA，负载能力≥10kΩ（电压）/≤500Ω（电流）。

• 数字接口：RS-485 接口，支持Modbus RTU 协议，可直接集成至ABB ACS880 传动系统或第三方PLC。

• 滤波器配置：0.5Hz至20Hz 可编程贝塞尔低通滤波器，2阶至4阶 可调，有效抑制机械振动及电气噪声。

• 诊断功能：前面板4位LED数码管显示实时张力值、传感器状态及故障代码；支持传感器断线检测、桥压失准报警、超范围锁定等深度自诊断。

• 供电要求：24V DC ±20%，典型功耗6W，具备反接保护及过压钳位。

• 环境规格：工作温度-10℃至+55℃，防护等级IP20，适用于污染等级2 工业环境。

ABB PFEA112-20 3BSE050091R20 内部采用仪表级差分放大器及Σ-Δ型24位ADC，配合ABB专利的数字张力算法，实现了从微应变到工程单位的直接线性映射。

核心优势与差异化特征

选择原装 ABB PFEA112-20 3BSE050091R20 不仅是传感器匹配的需要，更是实现高精度张力控制的技术前提：

1. 传感器-模块精准配对：ABB PFEA112-20 3BSE050091R20 内部存储了PFCL/PFTL 系列传感器的个体校准曲线。当与ABB原装张力传感器配合使用时，模块可自动读取传感器的电子铭牌（通过专用通信线），加载该传感器在ABB工厂标定的非线性修正系数及温度补偿曲线。这一传感器-模块数字配对技术，使得系统综合精度达到±0.1%，远超使用通用变送器的±0.5% 水平。

2. 抗机械振动设计：张力测量最棘手的干扰源并非电气噪声，而是机械共振。ABB PFEA112-20 3BSE050091R20 内置自适应梳状滤波器，可自动识别并抑制由辊子偏心、轴承磨损、机架共振等产生的特定频率干扰。其频率陷波深度可达40dB，且陷波频率可跟随机械转速动态调整。这一特性使得PFEA112-20 在高速印刷机、无纺布生产线等强振动场景中依然能够输出干净、稳定的张力信号。

3. 卷径计算与锥度控制：收放卷过程中，随着卷径变化，为维持恒定张力所需转矩亦需相应调整。ABB PFEA112-20 3BSE050091R20 支持卷径计算功能——通过接收传动系统的线速度与角速度信号，实时估算当前卷径，并输出锥度张力设定值。这一功能将传统需在PLC中编写复杂算法的任务，下沉至PFEA112-20 本地完成，显著降低控制系统负荷与通信延迟。

4. 冗余传感器融合：对于断带保护要求严苛的应用（如锂电池隔膜、碳纤维预浸料），ABB PFEA112-20 3BSE050091R20 支持双传感器冗余输入。模块可同时接入左右轴承座的两只张力传感器，实时计算张力总和与张力差值。一旦两侧张力差值超过阈值，模块立即诊断出单侧传感器故障或卷材跑偏，并触发报警输出。这一硬件级冗余设计，是普通单通道变送器无法实现的。

5. 历史数据记录：ABB PFEA112-20 3BSE050091R20 内置非易失性存储器，可记录最近7天的张力峰值、谷值及均值。这一数据可通过RS-485 接口导出，用于预测性维护分析。例如，通过分析张力峰值的长期变化趋势，可预判导向辊轴承磨损或传感器疲劳，提前安排计划停机检修。

应用场景与实战案例

案例：华东某大型造纸集团文化纸生产线

该项目3号纸机 的施胶机 后段张力控制系统长期存在张力波动，导致卷取纸辊频繁出现端面不齐缺陷。原系统采用通用变送器+西门子PLC方案，张力信号在0.5Hz-2Hz 频段存在持续约±3% 的周期性波动。技术人员将ABB PFEA112-20 3BSE050091R20 与PFCL 201 传感器配合使用，并启用其自适应梳状滤波器。模块自动识别出波动频率为1.3Hz（对应施胶机后导辊的微量偏心），陷波器投入后，张力信号波动立即降至±0.3% 以内。纸辊端面缺陷率由改造前的3.2% 下降至0.1%，年减少废品损失180余万元。

案例：华南某锂电池隔膜生产线张力系统升级

锂电池隔膜厚度仅7-12微米，张力控制精度要求±1克/米，且绝不允许断带（断带即熔喷层破裂，整卷报废）。该项目选用ABB PFEA112-20 3BSE050091R20 冗余配置方案——每台收卷机 安装2只 PFTL 201 传感器，分别接入两台PFEA112-20 模块，模块之间通过数字总线 交叉校验。在某次连续生产中，右侧传感器因长期受力出现零点漂移，PFEA112-20 通过两侧差值监测 在漂移达到3% 时即发出维护预警，而非等到传感器完全失效造成断带。用户利用计划停机时间更换传感器，避免了预估约50万元 的潜在废品损失。

案例：华中某铜箔生产企业轧机张力闭环改造

该项目原轧机为速度模式控制，轧制6μm 锂电铜箔时因张力不稳导致断带率高达4次/万米。改造方案以ABB ACS880 传动为核心，张力反馈采用ABB PFEA112-20 3BSE050091R20 配合PFCL 301 传感器。PFEA112-20 的100Hz 模拟输出刷新率与ACS880 的直接转矩控制 完美匹配，张力闭环带宽提升至15Hz。改造后，轧机万米断带率降至0.3次，达到国际先进水平。该企业技术总监评价：“ABB PFEA112-20 的信号干净得像实验室设备，完全看不到之前那种毛刺。”

竞品对比分析

在专业张力变送器领域，ABB PFEA112-20 3BSE050091R20 的主要竞争对手为FMS EMGZ470 系列及三菱 LX-T 系列张力放大器：

• vs. FMS EMGZ470：FMS 作为张力测量领域的专业品牌，其EMGZ470 变送器在模拟电路设计上功底深厚。然而ABB PFEA112-20 3BSE050091R20 在数字化集成层面具有显著优势。EMGZ470 仅支持Modbus RTU 可选，而PFEA112-20 可直接通过DDCS 光纤协议与ACS880 传动无缝集成，张力信号以并行总线方式传输，延迟＜1ms，而EMGZ470 的Modbus通信延迟通常在5-10ms。在高速薄膜涂布机等对张力响应要求苛刻的场景中，这一差距直接决定了系统稳定性。

• vs. 三菱LX-T系列：三菱LX-T 系列张力放大器在日本及东南亚市场占有率较高。但该系列产品采用封闭式校准架构，更换传感器时必须使用专用手持编程器重新标定，且标定参数无法复制。ABB PFEA112-20 3BSE050091R20 支持传感器电子铭牌自动读取，更换传感器后即插即用、无需校准。对于拥有数百套张力测点的大型造纸厂而言，PFEA112-20 的维护效率优势是压倒性的。

• vs. 国产通用应变变送器：国产0-10V/4-20mA 应变变送器价格低廉，但在张力测量专用功能上存在巨大差距。此类产品通常仅提供固定增益放大，不具备非线性校正、温度补偿、梳状滤波等专用功能。实测表明，国产通用变送器与PFCL 201 传感器配合时，综合精度仅为±2-3%，且随温度漂移明显。在冬季车间温度从15℃升至35℃ 的过程中，国产变送器的零点漂移高达5% 满量程，而ABB PFEA112-20 3BSE050091R20 的漂移＜0.2%。

选型建议与关键注意事项

针对 ABB PFEA112-20 3BSE050091R20 的选型、采购与运维，提出以下专家级建议：

1. 确认传感器-模块配对关系：ABB PFEA112-20 3BSE050091R20 并非独立工作的通用变送器，必须与ABB PFCL/PFTL 系列张力传感器配合使用方能发挥最佳性能。若用户现场存在第三方品牌传感器（如FMS、三菱、Montalvo），PFEA112-20 虽可通过手动标定勉强驱动，但传感器电子铭牌自动读取、非线性校正等核心功能将完全失效，综合精度下降至±1% 甚至更差。强烈建议传感器与模块同品牌、同批次配套采购。

2. 版本号后缀含义：ABB PFEA112-20 3BSE050091R20 中的-20 后缀代表模拟量+数字量完整配置版本，包含2路模拟输出、RS-485 接口及4位LED显示。市场上还存在PFEA112-10 简化版（仅模拟输出，无显示）及PFEA112-30 增强版（支持PROFINET）。请根据系统集成需求选择正确版本，避免-10 版本在现场无显示、无法本地诊断的尴尬。

3. 电缆长度与屏蔽接地：张力传感器与ABB PFEA112-20 3BSE050091R20 之间的电缆建议不超过100米。必须使用双绞屏蔽电缆，截面积≥0.5mm²。屏蔽层必须在PFEA112-20 侧通过EMC夹紧蹄 实施360度低阻抗接地，传感器侧悬空。错误的屏蔽接地将导致地环流，引入50Hz工频干扰，在LED显示屏上表现为张力值周期性跳动。

4. 滤波器配置策略：ABB PFEA112-20 3BSE050091R20 的可编程滤波器是一把双刃剑。过低的截止频率（如0.5Hz）虽能使信号极其平滑，但会引入显著相位滞后，导致张力闭环响应迟钝甚至振荡。建议遵循滤波器截止频率 = 10倍闭环穿越频率的工程经验。对于多数卷材张力控制应用，5Hz-10Hz 是较好的初始设定值。

5. 校准与计量溯源：ABB PFEA112-20 3BSE050091R20 支持砝码挂载物理校准及电气模拟校准两种方式。对于参与贸易结算或工艺质量记录的张力测点，建议每年 进行一次砝码挂载溯源校准。ABB服务工程师可使用PFEA112-20 的密码保护校准菜单，写入新的增益/偏移系数，并生成可追溯的校准证书。

6. 备件生命周期管理：ABB PFEA112-20 3BSE050091R20 是ABB 测量产品业务线的成熟型号，目前处于活跃销售状态，尚无明确停产通知。但对于24小时连续生产的关键产线，仍建议每10个同型号模块储备1块作为周转备件。长期库存模块建议每6个月 上电运行30分钟，以维持内部电解电容及显示屏的电气特性。

7. 警惕翻新与假冒产品：ABB PFEA112-20 3BSE050091R20 单价较高，且市场流通量巨大，是翻新及假冒重灾区。正品模块的前面板为深灰色拉丝铝合金材质，ABB logo 为激光雕刻，触感有明显凹凸；模块侧面的3BSE050091R20 序列号标签为热敏纸，使用ABB专用扫码枪可读取完整出厂测试数据。翻新件常见以下特征：前面板更换（使用普通灰色喷漆、logo为丝印）、显示窗口划痕、端子排簧片氧化变色、序列号标签重贴（边缘翘起、二维码无法扫码）。特别提醒：部分不法商家将PFEA112-10 改装为PFEA112-20 出售，加装伪劣LED显示屏及RS-485接口。此类改装模块稳定性极差，严禁采购。

8. 安装环境要求：ABB PFEA112-20 3BSE050091R20 的防护等级为IP20，不防尘、不防水。严禁安装于粉尘严重（如炭黑生产线）或有凝露风险（如冷库周边）的环境。建议安装于密闭电控柜内，并确保柜内温度≤45℃。若电控柜内存在变频器、软启动器等强干扰源，PFEA112-20 应尽量远离（推荐≥20cm）并采用独立屏蔽接地。

综上所述，ABB PFEA112-20 3BSE050091R20 绝非普通的模拟量变送器。它是ABB PillowBlock 张力测量系统的智能核心，是实现微张力、高精度、快响应闭环控制的技术载体，是造纸、薄膜、金属箔材行业提质降耗的关键传感器接口。选择正品ABB PFEA112-20 3BSE050091R20，即是选择了一套计量级精度、工业级可靠、卷材专用型的张力测量解决方案。
