产品概述与核心定位

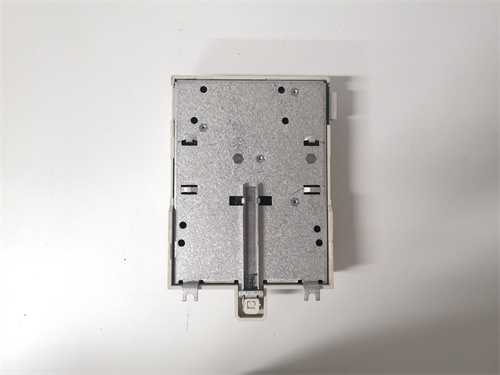

ABB TU811 是ABB S800 I/O 系列中的紧凑型端子单元，是S800 I/O 分布式控制系统中最基础、最通用的现场接线接口组件。该模块并非具备逻辑处理能力的智能电子设备，而是作为I/O模块与现场仪表/执行机构之间的物理连接桥梁，负责将DI/DO/AI/AO 等各类I/O模块的背板总线信号转换为标准工业端子排，供现场电缆可靠接入。
在现代过程控制系统中，ABB TU811 扮演着“神经系统终端的突触”角色。它将分散在装置各处的压力变送器、温度传感器、阀门定位器、电机启动器的模拟量/数字量信号线，以标准化、模块化、可快速插拔的方式汇集至S800 I/O 站，进而通过光纤/铜缆与AC 800M 控制器交换实时过程数据。任何因ABB TU811 端子单元接触不良、接线错误或机械损伤导致的信号回路中断，都将直接造成该通道对应的测点失效，使操作员失去对关键工艺参数的可视化监控能力。
关键参数与技术特性
作为S800 I/O系列的基础组件，ABB TU811 的技术参数体现了ABB在工业连接技术领域的工程积淀：
产品类型：紧凑型端子单元，无源背板连接器，无电子元器件
适用模块：S800 I/O 全系列数字量/模拟量 I/O模块，包括DI810/DI820/DO810/DO820/AI810/AO810 等
安装方式：DIN导轨 35mm 标准导轨安装，水平/垂直 任意方向
接线容量：20位 双层弹簧端子，40个 接线点（20通道×2线）
端子类型：WAGO 236系列 笼式弹簧夹持，0.2mm²-2.5mm² 导线截面积，AWG 24-12
额定电压：250V AC/DC 端子间，500V 端子-导轨
额定电流：10A 持续，15A 峰值
背板连接器：64针 欧式连接器，镀金 触点，插拔寿命≥500次
防护等级：IP20，适用于清洁干燥 电气室环境
机械尺寸：120mm × 80mm × 55mm（长×宽×高）
重量：约0.25kg
环境规格：工作温度-25℃至+70℃，存储温度-40℃至+85℃，相对湿度5%至95% 无冷凝
认证标准：CE，UL，CSA，CCC，DNV（船舶认证），ABS（美国船级社）
ABB TU811 的核心价值在于其极简设计——无任何活动部件、无任何电子元件、无需任何组态配置。它是一个纯粹的物理连接组件，将可靠性推向极致。
核心优势与差异化特征
选择原装 ABB TU811 不仅是机械兼容的需求，更是构建高可靠性DCS系统的基础保障：
真正的即插即用：ABB TU811 作为无源端子单元，无需任何组态软件、无需设置拨码开关、无需下载电子选件。将I/O模块插入TU811 背板连接器的瞬间，现场接线与模块内部电路即完成物理导通。这一特性使得S800 I/O 系统的在线维护成为可能——运行中的I/O模块故障时，可直接带电拔出故障模块，带电插入新模块，TU811 确保整个过程无电弧、无浪涌、无通道扰动。
双层端子高密度设计：ABB TU811 在120mm 标准宽度内集成了20个 信号通道的40个 接线点。其双层弹簧端子结构将接线端子上下交错排列，上层端子编号1-20，下层端子编号21-40，在极小空间内实现极高通道密度。与单层端子单元相比，TU811 为控制柜节省40% 安装空间。对于数千点的大型DCS项目，这一空间优势直接转化为更小机柜数量、更低基建成本。
WAGO 236笼式弹簧技术：ABB TU811 采用WAGO 236系列 笼式弹簧端子，这是工业接线技术领域的黄金标准。与传统螺丝压接端子相比，笼式弹簧 具有抗振动、免维护、接线快速三大核心优势。在轧钢车间、船舶机舱等持续振动环境中，TU811 的弹簧端子永不松动；20年 免维护，而螺丝端子需每1-2年 重新紧固。接线速度提升50%——将剥好绝缘皮的导线插入端子孔，1秒 内完成可靠连接，无需螺丝刀。
机械防错设计：ABB TU811 的背板连接器与I/O模块之间设有机械编码键。用户可在TU811 连接器上安装编码销，在I/O模块对应位置安装编码孔。错误类型的I/O模块（如将AO810 插入原本安装AI810 的TU811）将无法完全插合，从物理层面杜绝模块错插导致的通道损坏或回路短路。这一硬件防错机制，对于数百个I/O站、数万测点的大型DCS项目，是消除人为失误的最后一道防线。
全生命周期可追溯：每一块ABB TU811 的金属铭牌上均激光刻印有唯一序列号。该序列号与ABB SAP系统 绑定，可追溯该端子单元的生产日期、生产批次、物料清单、质量检验报告。对于核电、制药等合规性要求严苛的行业，这一全生命周期可追溯特性是验证系统可靠性的关键证据。
应用场景与实战案例
案例：华东某大型炼化一体化项目DCS系统
该项目全厂DCS采用ABB 800xA 系统，共配置1200余个 S800 I/O 站，超过6万个I/O测点。ABB TU811 作为数字量输入/输出模块的标准端子单元，使用量超过2万块。项目安装调试阶段，TU811 的WAGO弹簧端子为施工队带来显著效率提升——平均每通道接线时间由螺丝端子的90秒 缩短至45秒，仅接线人工成本一项即节省逾百万元。投运5年后，全厂6万测点未发生一例因端子接触不良导致的信号故障。该项目仪表主管评价：“TU811 的弹簧端子是那种‘装上就忘掉’的可靠产品。”
案例：华南某大型数据中心BA系统
该项目5栋 数据中心楼宇，超过3万个环境监测点（温度、湿度、漏水、烟雾）及电力参数测点。ABB TU811 配合DI810/DO810 模块，大量应用于列头柜、空调末端、发电机状态监控。TU811 的紧凑尺寸在此发挥关键作用——每个列头柜仅能提供4U 安装空间，TU811 的120mm宽度及40点密度，使其可在有限空间内容纳更多测点。某批次 TU811 在现场连续运行7年后，因机房改造需整体搬迁。拆卸过程中，TU811 的镀金背板连接器 无明显磨损，弹簧端子 夹持力未见衰减，直接利旧安装至新机柜，零故障 继续运行。
案例：西南某大型水电站计算机监控系统
该电站地下厂房 潮湿、多尘、温差大。ABB TU811 在此恶劣环境中连续运行12年。TU811 的IP20 防护等级虽非防水/防尘设计，但其PCB板 喷涂三防漆，端子排 与基板 采用密封焊接，有效抵御高湿度及导电粉尘。12年 运行期间，未发生一例TU811 因绝缘下降、端子氧化、焊点开裂导致的通道失效。业主评价：“TU811 像水电站的大坝一样坚固。”
竞品对比分析
在DCS/I/O端子单元领域，ABB TU811 的主要竞争对手为西门子ET200M IM153 接口模块的前连接器及罗克韦尔1756-TBCH 端子基座：
vs. 西门子ET200M前连接器：西门子ET200M 的前连接器（如6ES7392-1AJ00-0AA0）同样采用弹簧端子技术，性能优异。然而ABB TU811 在模块-端子单元分离度上具有显著优势。ET200M 的前连接器 与I/O模块 采用一体插拔——更换模块时必须同时拆接线；TU811 的端子单元 固定于DIN导轨，I/O模块 可独立插拔。这一差异使得TU811 支持带电更换模块（模块热插拔），而ET200M 必须断电后拆线才能更换模块。对于连续生产不允许停机的化工、冶金装置，TU811 的热插拔能力是刚性需求。
vs. 罗克韦尔1756-TBCH：罗克韦尔ControlLogix 平台的1756-TBCH 端子基座采用螺丝压接端子，接线密度较低（36点 vs TU811 的40点），且无热插拔能力。1756-TBCH 的模块-基座 采用垂直插拔，更换模块时必须先拆线或整体拆下基座。ABB TU811 的水平插拔设计，使得I/O模块 更换时接线完全不动，维护效率显著提升。在汽车焊接车间等产线切换频繁、I/O配置动态调整的场景，TU811 的维护便捷性优势明显。
vs. 国产仿制兼容端子单元：市场上存在标注“兼容TU811”的国产仿制品。此类产品通常抄板正品TU811 的PCB走线，但核心物料（WAGO端子、背板连接器、PCB基材）采用国产替代。实测表明，国产仿制品的弹簧端子 夹持力衰减明显（500次插拔后夹持力下降40%，正品WAGO 端子5000次插拔后夹持力仍保持80%）；背板连接器 镀金层厚度仅0.1μm（正品≥0.76μm），插拔寿命＜200次（正品≥500次）；PCB基材 为FR-4 普通等级，高温高湿环境下绝缘电阻下降显著。强烈建议仅从ABB授权渠道采购TU811。
选型建议与关键注意事项
针对 ABB TU811 的选型、采购与运维，提出以下专家级建议：
确认I/O模块兼容性：ABB TU811 适用于S800 I/O 全系列标准宽度（120mm）I/O模块，包括DI810/820/830、DO810/820/830、AI810/820/830、AO810/820/830 等。不兼容以下模块：S800 I/O 系列双宽度模块（如DP820 通信模块、CI854 通信接口）——此类模块需使用TU812 或TU814 宽型端子单元；S800L 系列紧凑型I/O——此类模块采用一体化设计，无需独立端子单元。
型号后缀含义：ABB TU811 存在多种后缀版本（TU811V1、TU811V2、TU811A）。V1/V2 为早期版本，现已停产；TU811A（3BSE013213R1）为当前在产版本。TU811A 在PCB基材（升级为高TG 板材）、背板连接器（升级为更高插拔寿命型号）、阻燃等级（UL 94 V-0）方面均有提升。强烈建议采购TU811A 版本，避免采购已停产的TU811V1/V2 库存积压品。
机械编码配置：ABB TU811 的背板连接器 两侧预留编码销安装孔。建议在项目工程设计阶段，根据I/O模块类型，为TU811 配置对应编码。例如：DI模块 使用A编码，DO模块 使用B编码，AI模块 使用C编码，AO模块 使用D编码。编码销（订货号3BSE013216R1）10元/套，极小成本彻底杜绝模块错插风险。强烈建议 所有I/O站 全面实施机械编码。
接线规范：ABB TU811 的WAGO弹簧端子虽支持0.2mm²-2.5mm² 导线，但建议使用0.5mm²-1.5mm² 多股软铜线，线鼻子 可压接0.75mm² 或1.0mm² 规格。导线剥线长度：10mm ±1mm。过短 导致导线无法充分接触簧片；过长 导致裸露导体过长，存在短路风险。严禁在TU811 端子上使用焊锡 加固导线端头——焊锡在弹簧压力下会冷变形，导致接触电阻上升、夹持力下降。
标签标识：ABB TU811 的端子排 上方设有透明标签窗，可插入10mm × 60mm 纸质或塑料标签。建议使用热转印方式打印标签，严禁使用喷墨打印（遇湿模糊）或手写（难以辨识）。标签内容应包含测点号（如13PT-101）、信号类型（如4-20mA）、接线极性（如+ / -）。清晰规范的端子标签，可将故障排查时间缩短50%。
安装方向：ABB TU811 支持水平/垂直任意方向安装。但在垂直安装（端子排朝上）时，必须确保TU811 上方无漏水隐患（如冷却水管、消防喷头）。IP20 防护等级不防水，液体进入端子腔将导致绝缘击穿。建议除机柜顶部区域外，全部采用垂直安装，方便接线。
备件策略：ABB TU811 作为无源组件，失效率极低（FIT ＜ 50，MTBF ＞ 200年）。不建议为TU811 单独储备大量备件。建议按每100块TU811 储备2块的比例配置备件，主要用于意外机械损伤（如端子排撞裂）场景的紧急替换。S800 I/O 系统整体搬迁或大规模改造时，TU811 可完全利旧，其设计寿命 ≥ 20年。
警惕翻新与假冒产品：ABB TU811 单价较低，翻新利润不高，但仍需警惕非正规渠道的来路不明产品。正品TU811A 的前面板为深灰色阻燃PC/ABS，ABB logo 为凸起丝印；侧面铭牌为激光刻印，包含3BSE013213R1 订货号及唯一序列号；WAGO端子 表面有WAGO 徽标浮雕；背板连接器 为通体哑光镀金。翻新件常见特征：前面板 颜色偏浅、ABB logo 为平面贴纸、侧面铭牌 为打印贴纸（边缘翘起）、WAGO端子 无徽标或徽标模糊、背板连接器 镀金层局部磨损。
接地规范：ABB TU811 的DIN导轨 安装槽内设有接地簧片，安装时应确保TU811 与镀锌导轨 可靠接触，并通过导轨接地 实现等电位连接。严禁使用绝缘导轨 或未接地导轨，否则TU811 及I/O模块 将悬浮于机柜地，静电积累可能导致ESD击穿。建议使用ABB原厂镀锌钢导轨（订货号3BSE013215R1）并两端接地。
综上所述，ABB TU811 绝非一块普通的接线端子排。它是ABB S800 I/O 分布式控制系统的物理基座，是过程信号从现场仪表到控制器的最后一厘米，是DCS系统 20年连续可靠运行的接线保障。选择正品ABB TU811，即是选择了永不松动的弹簧夹持、数万次插拔的镀金连接、全生命周期免维护的ABB工业连接解决方案。
