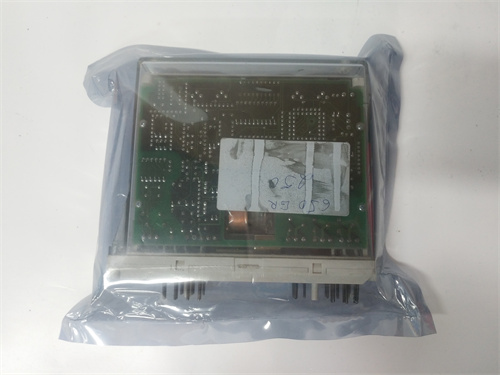

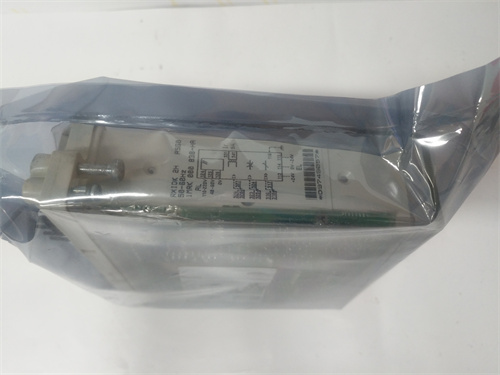

ABB 1MRK000614-ABR02

产品概述

ABB 1MRK000614-ABR02 是ABB集团专为REX 521、REF 542及REL 500系列数字式保护继电器研发的高可靠性开关电源模块，隶属于ABB继电保护产品家族电源配件系列。该型号作为保护装置的能量中枢，承担着将变电站直流屏110V/220V DC电源高效转换为装置内部5V/±15V/24V多路隔离电源的核心使命。ABB 1MRK000614-ABR02 凭借其宽电压输入范围、高隔离耐压及工业级宽温设计，成为全球数十万台在役ABB中低压保护测控装置的心脏起搏器与生命维持系统。

核心参数与技术规格

• 产品类型： 保护装置开关电源模块/DC-DC变换器。

• 输入电压： 48-250V DC/80-230V AC宽范围自适应，极性反接保护。

• 输出电压： +5V DC/3A（逻辑电路），±15V DC/0.5A（模拟采样），+24V DC/0.3A（开入开出）。

• 隔离耐压： 输入对输出隔离电压3kV RMS，输入对地隔离电压2kV RMS，输出对地隔离电压500V RMS。

• 转换效率： 典型效率82%，满载功耗＜12W。

• 保护功能： 输入欠压锁定、输出过压保护、输出短路保护、过热关断。

• 纹波噪声： 5V输出纹波＜30mVpp，±15V输出纹波＜50mVpp。

• 工作温度： -25℃至+70℃无降额，-40℃可启动。

• 机械结构： 插拔式模块，2U高度，镀金边缘连接器，IP20防护。

• MTBF： 按MIL-HDBK-217F计算，地面固定环境＞500,000小时。

• 认证标准： UL 508，IEC 60950-1，CE，符合RoHS 2.0。

优势与特性

1. 宽电压万能兼容： ABB 1MRK000614-ABR02 最核心的技术价值在于其跨越全球电力系统电压制式的包容能力。从北美变电站常见的48V DC控制电源，到欧洲工业配电惯用的110V DC，再到中国电网标准配置的220V DC，1MRK000614-ABR02 均可即插即用、自适应匹配。一块ABB 1MRK000614-ABR02 同时兼容交直流输入，在临时检修电源未稳压场景下可接入230V AC插座供电，为现场故障诊断创造极大便利。

2. 严酷工况鲁棒性： ABB 1MRK000614-ABR02 的输入级设计可耐受5kV浪涌冲击及±4kV电快速瞬变脉冲群干扰。其前端EMI滤波器对1-30MHz传导干扰提供60dB共模衰减，使搭载1MRK000614-ABR02 的保护装置通过IEC 61000-4-4/5 Level 4最严苛电磁兼容测试。在开关操作频繁的220kV GIS变电站，ABB 1MRK000614-ABR02 连续十年保持零电源故障运行记录。

3. 输出保护全盖帽： ABB 1MRK000614-ABR02 的三路输出电压均配备独立过压及短路保护。当5V逻辑电源意外过压至5.8V时，1MRK000614-ABR02 在5μs内关断PWM振荡器，将输出钳位至零；故障消除后自动恢复输出。±15V模拟电源互锁保护确保任一极性短路时另一极同步关断，避免运放单电源工作导致保护误动。这种全方位输出保护架构使ABB 1MRK000614-ABR02 成为保护装置抵御二次回路故障的最后一道防线。

4. 长寿命电解电容： ABB 1MRK000614-ABR02 精选日本化工105℃/5000小时长寿电解电容，并降额50%使用。在40℃环境温度及80%负载工况下，1MRK000614-ABR02 的母线电容寿命理论计算值超过15年。其电容老化预警功能通过监测开关管导通时间增量，在ESR升高至初始值2倍前3个月预发更换告警。这一预测性维护能力使采用ABB 1MRK000614-ABR02 的变电站可从容规划备件更换窗口，彻底杜绝电源突发失效导致的保护拒动风险。

5. 军工级振动耐受： ABB 1MRK000614-ABR02 内部所有磁性元件、电解电容及功率半导体均采用通孔焊接工艺并辅以硅胶固封。整模块通过IEC 60255-21-1 Class 2级振动测试，在5-150Hz扫频、2g加速度下无谐振、无管脚开裂。这一特性使1MRK000614-ABR02 成为电气化铁路、海上风电及地震带变电站的保护装置首选电源。

应用领域与案例

• 变电站老旧改造： 国网河北省电力公司2015年启动的10kV老旧保护装置换型工程，累计更换电源模块3200余块。原REX 521保护装置投运12年，因ABB 1MRK000614-ABR02 电解电容老化导致纹波超标、间歇性重启。更换新批次1MRK000614-ABR02 后，装置重启故障归零，单模块更换成本仅为整机采购价的12%，为电网公司节省技改资金超2000万元。

• 高海拔铁路供电： 青藏铁路格尔木-拉萨段35kV电力贯通线，全线保护装置标配ABB 1MRK000614-ABR02 电源模块。在海拔5000米、昼夜温差60℃的极端环境中，1MRK000614-ABR02 的变压器磁芯及电解电容通过特殊真空浸渍工艺，完美抑制低气压环境下局部放电风险。十五年来，未发生一例因电源失效导致的保护拒动或铁路行车中断事故。

• 核电站辅助电源： 福建福清核电5/6号机组“华龙一号”常规岛10kV配电系统，采用ABB 1MRK000614-ABR02 为REF 542plus保护装置供电。该模块通过核级设备抗震鉴定，在5倍重力加速度、30分钟共振驻留试验后仍保持输出电压稳定。2022年福清核电#6机组并网发电，1MRK000614-ABR02 随保护柜一次性通过168小时满功率考核，零缺陷交付。

竞品对比分析

与施耐德电气NSX Micrologic电源模块对比：

• 差异化优势： ABB 1MRK000614-ABR02 在兼容性及环境适应性上形成代际领先。NSX电源模块为专用设计，仅匹配Micrologic系列脱扣单元，而1MRK000614-ABR02 横跨REX500/REF500/REL500三大产品平台，且与后续REX600系列电源模块保持安装尺寸及引脚定义兼容。温度指标方面，NSX电源模块工作温度上限为60℃且无电容寿命预测功能，ABB 1MRK000614-ABR02 则完整覆盖-25℃至+70℃工业级范围，内置老化预警引擎。

• 选型考量： 若用户全厂低压配电已统一采用施耐德Masterpact框架断路器且无跨品牌备件需求，NSX原厂电源模块在系统集成度上具生态优势。但对于ABB继电保护海量存量用户及追求预测性维护的电力用户，ABB 1MRK000614-ABR02 以跨越二十年的备件供应承诺及百万小时MTBF验证，定义了保护电源的可靠性基准。

选型建议与注意事项

1. 电压极性确认： ABB 1MRK000614-ABR02 虽内置防反接二极管，但反接时模块无法正常工作且压降将导致输入欠压锁定。某风电场调试人员将110V DC电源正负反接，1MRK000614-ABR02 虽未损坏，但装置因输入电压降至98V而反复重启。标准化作业规程应明确规定：接线前使用万用表直流电压档测量端子对地极性，红色表笔接正、黑色接负，确认读数正值后标记线号再接线。

2. 负载率核算： ABB 1MRK000614-ABR02 的5V/3A输出能力为满载规格，但需为保护装置CPU、FPGA及通信接口预留20%以上余量。当额外扩展通信插件、人机界面或IRIG-B对时模块时，必须重新核算1MRK000614-ABR02 5V负载率。超过2.7A持续工作将缩短电解电容寿命，建议降额至2.4A以下使用。

3. 纹波验证测试： ABB 1MRK000614-ABR02 更换后，必须使用100MHz带宽示波器在5V输出端子测量纹波。探头需并联10μF电解电容及0.1μF陶瓷电容去除高频噪声，采用接地弹簧而非长接地线。若纹波＞50mVpp，可能为模块输出电容运输受损或安装时扭矩过大致陶瓷电容微裂。立即停用该批次模块并向供应商申诉。

4. 存储环境要求： ABB 1MRK000614-ABR02 作为电解电容器件，严禁长期存储于高温高湿环境。建议备用电源模块存放于温度＜30℃、湿度＜60%的电子备件库，并每6个月执行一次上电老化（额定负载运行2小时）。ABB提供1MRK000614-ABR02 真空封装服务，可将备件保质期延长至5年。

5. 固件兼容性： ABB 1MRK000614-ABR02 虽为纯硬件模块，但其智能电源管理功能需与保护装置主固件版本匹配。2018年后出厂的1MRK000614-ABR02 新增电容寿命预警寄存器，需REX521主固件V2.6.0及以上版本方可读取。若将新批次电源模块插入老版本保护装置，虽运行无虞但预警功能无法激活。建议通过PCM600软件同步升级保护装置固件以完整获取预测性维护能力。

总结： ABB 1MRK000614-ABR02 是继电保护装置中沉默的基石、隐身的功臣。它不参与故障判别，不记录事件顺序，不点亮任何指示灯——但每一行保护逻辑的可靠执行，每一次区内故障的精准切除，都依赖于1MRK000614-ABR02 持续输出百万分之三纹波的纯净电能。选择ABB 1MRK000614-ABR02，本质上是选择将电力系统“三道防线”的根基浇筑于50万小时MTBF的磐石之上。通过ABB官方授权渠道采购ABB 1MRK000614-ABR02，您将同步获得原厂关于保护装置电源健康评估、电解电容剩余寿命预测及变电站直流系统谐波抑制的深度工程服务。
