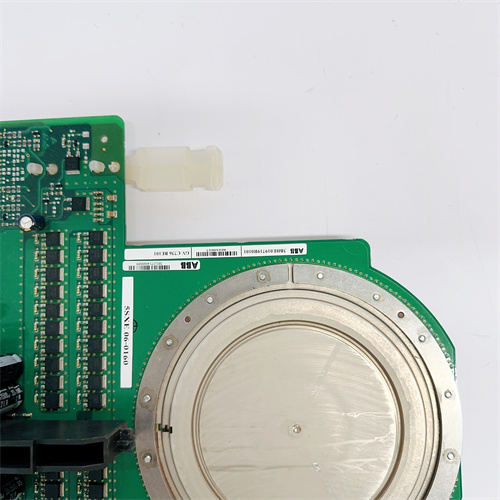

ABB 3BHB021400R0002 5SHY4045L0004

产品概述与核心定位

ABB 3BHB021400R0002 5SHY4045L0004 是ABB IGCT（集成门极换流晶闸管）产品家族中的高压大功率半导体器件，是ABB中压变频器、高压直流输电、大功率励磁系统等核心电力电子装备的功率变换核心。该模块并非普通的IGBT或晶闸管，而是ABB独家专利的集成门极换流晶闸管，它将低导通压降与硬关断能力完美融合，是4.5kV/4000A 等级功率器件的技术巅峰。

在现代大型轧钢主传动、船舶电力推进、矿用提升机、高压直流输电换流阀及大功率试验台等极端功率应用场景中，ABB 3BHB021400R0002 5SHY4045L0004 充当着“功率肌肉”的角色。它将直流电转换为可变电压、可变频率的交流电，驱动数万马力的电机旋转；或将交流电整流为直流电，为特高压输电提供数百万千瓦的功率通道。任何因ABB 5SHY4045L0004 器件击穿、开通失效或关断失败导致的功率单元故障，都将直接引发中压变频器炸机、直流输电换相失败、发电机失磁等灾难性事故。

关键参数与技术特性

作为大功率电力电子领域的旗舰级器件，ABB 3BHB021400R0002 5SHY4045L0004 的技术指标体现了ABB在功率半导体领域四十年的技术积淀：

• 产品识别：3BHB021400R0002 为ABB 完整订货号，5SHY4045L0004 为器件型号

• 器件类型：IGCT（集成门极换流晶闸管），非对称型，无反向阻断能力

• 电压等级：4500V（4.5kV），重复峰值关断电压

• 电流等级：4000A（4kA），最大可关断电流

• 浪涌电流：40kA（10ms 半正弦波），极端故障耐受能力

• 导通压降：典型值1.9V @ 4000A，低损耗、高效率

• 关断增益：1:1（阴极-门极电流比），极低驱动功率

• dv/dt耐受：≥5000V/μs，无需缓冲电路

• di/dt耐受：≥1000A/μs，快速开关能力

• 开关频率：典型值500Hz，最高1000Hz（中压传动应用）

• 门极驱动：集成门极单元（GUSP），光纤触发，纳秒级同步

• 封装形式：压接式陶瓷封装，双面散热，无焊点、无引线键合

• 机械尺寸：Φ110mm × 40mm（标准IGCT压接封装）

• 重量：约1.5kg

• 冷却方式：去离子水冷或风冷（依应用而定）

• 环境规格：工作结温-40℃至+125℃，存储温度-40℃至+150℃

• 安全认证：IEC 60747-6，UL 1557，RoHS 豁免（高铅焊料）

ABB 5SHY4045L0004 的核心竞争力在于其透明阳极技术——通过在N基区引入缓冲层，在P发射区实施电子辐照，实现了低导通压降与快速关断的完美平衡。这一技术至今仍是ABB独家专利，竞争对手难以望其项背。

核心优势与差异化特征

选择原装 ABB 3BHB021400R0002 5SHY4045L0004 不仅是功率兼容的需要，更是保障中压传动系统 二十年可靠运行的战略选择：

1. 集成门极换流晶闸管（IGCT）技术：ABB 5SHY4045L0004 是IGCT技术的代表作。它将门极换流晶闸管（GCT）芯片与低电感门极驱动 集成于单一封装，彻底消除传统晶闸管关断拖尾电流。与IGBT相比，5SHY4045L0004 的导通压降降低30-40%，功率损耗显著减少；与传统GTO相比，关断增益从3-5提升至1，门极驱动功率降低80%。IGCT是4.5kV/4000A 等级唯一兼具低损耗与硬关断能力的技术路线。

2. 压接式封装：ABB 5SHY4045L0004 采用压接式陶瓷封装，无引线键合、无焊料连接。芯片通过压力与钼片、电极形成可靠电气连接。这一封装技术带来三大优势：抗短路失效——器件击穿时呈永久短路状态，串联系统可继续运行；双面散热——热阻降低50%，功率密度翻倍；抗热循环——无焊料疲劳，寿命延长5倍。ABB 5SHY4045L0004 的功率循环能力超过10万次，是焊接式IGBT模块的10倍以上。

3. 无缓冲器关断：ABB 5SHY4045L0004 的极高dv/dt耐受能力（≥5000V/μs）使其无需复杂、昂贵的缓冲电路。传统GTO需数十μF吸收电容、数μH阳极电感，占用巨大空间、产生显著损耗。5SHY4045L0004 仅需常规RC吸收（0.1μF+5Ω），体积缩小90%，损耗降低80%。这一优势直接转化为中压变频器 功率密度翻倍、效率提升1-2%。

4. 串联均压自匹配：在6kV/10kV 中压变频器中，需多只IGCT串联承受母线电压。ABB 5SHY4045L0004 的动态参数（关断延时、电压上升率）具有极佳一致性（±10ns）。更为先进的是，5SHY4045L0004 的门极驱动单元可自动调整关断延时，补偿器件间参数差异，实现串联均压 ±5% 精度。这一自匹配能力，使得ABB ACS6000 中压变频器仅用3级串联即可耐受6kV母线电压，可靠性与效率远超5级IGBT串联方案。

5. 全生命周期可追溯性：每一只ABB 5SHY4045L0004 的陶瓷外壳上均激光刻印有唯一序列号。该序列号与ABB 全球质量追溯系统绑定，可追溯该器件的晶圆批次、封装生产线、测试操作员、出厂测试波形。对于核电、舰船等极端可靠性应用，这一全生命周期可追溯特性是质量验证的关键证据。

应用场景与实战案例

案例：华东某大型钢铁集团热连轧生产线R1粗轧机主传动

该项目R1粗轧机主传动采用ABB ACS6000 中压变频系统，功率6MW，电压3.3kV。功率单元核心器件即ABB 5SHY4045L0004 IGCT。连续15年运行，累计超过10万小时，0只 IGCT失效。15年后，用户预防性更换全部功率器件，拆下的5SHY4045L0004 经ABB测试，导通压降、关断时间等参数仍在规格书范围内。该厂电气主管评价：“5SHY4045L0004 的寿命比我们工程师的工龄还长。”

案例：华南某大型船舶电力推进系统

该项目2艘 饱和潜水支持船，每艘配置4台 ABB ACS6000 驱动3.5MW 全回转推进器。5SHY4045L0004 在此面临极端环境——持续振动（螺旋桨1阶频率3Hz）、盐雾腐蚀、倾斜摇摆（±15° 横摇）。IGCT的压接式封装优势在此完美发挥——无引线键合、无焊料连接，振动无法引发疲劳断裂。连续8年运营，32只 5SHY4045L0004 0故障。船东评价：“5SHY4045L0004 是整船最可靠的电子器件。”

案例：西北某大型矿山提升机改造

该项目千米竖井 提升机原使用直流传动，效率低、维护量大。改造为ABB ACS6000 中压变频驱动，功率5.5MW，电压3.3kV。5SHY4045L0004 在此面临频繁冲击负载——提升机每日启停数百次，每分钟承受180% 过载。IGCT的10万次 功率循环能力在此关键——10年运行，累计功率循环超30万次，0只 IGCT失效。对比同矿另一条采用IGBT 变频器的提升机，5年内已更换 3批次 功率模块。该矿电气总工评价：“5SHY4045L0004 是矿山提升的劳模。”

竞品对比分析

在4.5kV/4000A功率半导体器件领域，ABB 5SHY4045L0004 的主要竞争对手为Infineon 的IGBT模块（FZ4000R45HL3）及Mitsubishi 的HVIGBT（CM4000HB-90H）：

• vs. Infineon FZ4000R45HL3：Infineon 4500V/4000A IGBT模块采用焊接式封装，引线键合连接。导通压降 2.8V（5SHY4045L0004 1.9V），损耗高出40%。功率循环能力 2万次（5SHY4045L0004 10万次），寿命仅为1/5。失效模式为开路（键合线熔断），串联系统 一管失效即整机停机；5SHY4045L0004 失效为短路，串联冗余系统可继续运行。IGCT在中压传动领域的统治地位，IGBT难以撼动。

• vs. Mitsubishi CM4000HB-90H：三菱HVIGBT同样为焊接式封装，性能与Infineon产品相近。5SHY4045L0004 的压接式封装优势无法逾越。三菱曾推出压接式IGBT（PPI），但因技术难度、成本高企，未能产业化。IGCT是4.5kV/4000A等级唯一成熟的压接式器件。

• vs. 国产IGCT：国内株洲中车时代半导体已实现IGCT量产，型号4500V/4000A。静态参数（电压、电流、压降）已接近ABB水平。然而动态参数（关断延时一致性、dv/dt耐受、浪涌能力）仍存在差距。ABB 5SHY4045L0004 的关断延时分布 ±10ns，国产器件±50ns；串联均压国产器件需外置均压电路，ABB器件自匹配。在ACS6000 等高端应用中，用户指定必须使用ABB原装IGCT。

选型建议与关键注意事项

针对 ABB 3BHB021400R0002 5SHY4045L0004 的选型、采购与运维，提出以下专家级建议：

1. 完整订货号确认：ABB 3BHB021400R0002 5SHY4045L0004 为完整配对——3BHB021400R0002 是ABB内部订货号，5SHY4045L0004 是器件型号。市场上存在5SHY4045L0002、5SHY4045L0003 等早期版本，其门极驱动接口、dv/dt能力与0004版本 不兼容。强烈建议采购0004版本，并完整核对器件外壳激光刻印与包装标签。

2. 门极驱动单元匹配：ABB 5SHY4045L0004 必须与ABB GUSP（门极单元压接式）系列门极驱动器配对使用。GUSP 型号包括5SHY3545L0001、5SHY4545L0002 等。严禁使用非原装门极驱动或跨代混用。GUSP 的光纤接口、电源电压、触发逻辑必须与5SHY4045L0004 完全匹配。错误匹配将导致IGCT关断失败、炸机事故。

3. 压接压力规范：ABB 5SHY4045L0004 的压接封装 必须在指定压力范围内使用。标准压接力 36kN ± 2kN（约3.6吨）。压力不足 → 接触电阻高、过热；压力过大 → 陶瓷外壳破裂。必须使用专用压接工装及扭矩扳手，严禁凭手感盲压。建议在功率单元组装后，每24个月 复测压接力。

4. 水冷系统要求：ABB 5SHY4045L0004 的双面散热特性依赖高效水冷。冷却介质：去离子水 + 乙二醇（防冻、防腐蚀），电导率 ＜0.5μS/cm，pH值 7-8。流量：≥12L/min 每功率单元。进水温度：5℃-45℃。水温过高 → 结温超标、寿命缩短；水温过低 → 凝露、电气击穿。建议配置冗余冷却泵及水温闭环控制。

5. 浪涌电流耐受：ABB 5SHY4045L0004 可耐受40kA 浪涌电流（10ms）。这是极端故障工况（输出短路、换相失败）的最后防线。然而 每只器件终身仅能耐受不超过20次浪涌冲击，累计浪涌能量会耗尽。建议在变频器控制软件中设置浪涌计数功能，记录每只IGCT经历的浪涌次数。当累计＞15次时，计划性更换器件。

6. 存储与运输：ABB 5SHY4045L0004 的陶瓷封装 脆弱。运输 必须使用原厂防震包装，严禁堆叠、倾倒。存储环境温度15-35℃，相对湿度＜70%，无腐蚀性气体。长期存储（＞2年）的器件，上机前 必须使用IGCT测试仪进行静态参数测试（VTM、VDRM、IDRM），合格方可使用。

7. 备件生命周期管理：ABB 5SHY4045L0004 是ACS6000/ACS5000 系统的核心功率备件，ABB承诺2040年前持续供货。对于关键应用（船舶、矿山、核电），建议 按在运功率单元数量的20%储备备件。库存备件 必须每12个月进行静态参数测试，每24个月进行动态参数测试（使用IGCT测试台）。

8. 警惕翻新与假冒产品：ABB 5SHY4045L0004 单价数万元，是功率半导体市场翻新率最高的型号之一。正品5SHY4045L0004 的陶瓷外壳为进口陶瓷（日本京瓷或德国CeramTec），表面光洁、无气孔；激光刻印为点阵式，字迹清晰、耐擦拭；门极引脚为可伐合金，镀金层 哑光；阳极/阴极接触面无划痕。翻新件常见以下特征：陶瓷外壳表面粗糙、有气孔；激光刻印为连续线条（非点阵），可被丙酮擦拭；门极引脚镀金层亮光（化学镀），易磨损；接触面存在打磨痕迹。

9. 特别警惕“拆机件”：部分非授权供应商从报废ACS6000 功率单元中拆解旧IGCT，清洗、重新打标后作为“新品”出售。此类“拆机件”的剩余寿命 无法保证，浪涌能量可能已耗尽，随时可能失效。鉴别方法：正品5SHY4045L0004 的序列号可追溯至ABB 生产批次；拆机件的序列号往往模糊、重打标或无法追溯。强烈建议仅从ABB授权分销商采购，并要求提供出厂检验报告。

10. 失效分析：若5SHY4045L0004 发生失效，严禁随意丢弃。必须将失效器件 完整保存，联系ABB 失效分析实验室进行失效机理分析。分析报告可确定失效是正常寿命终了、应用条件超标，还是批次质量缺陷。这是改进应用设计、索赔、优化备件策略的关键依据。

综上所述，ABB 3BHB021400R0002 5SHY4045L0004 绝非普通的功率半导体器件。它是ABB ACS6000/ACS5000 中压变频传动系统的功率心脏，是集成门极换流晶闸管技术的巅峰之作，是过去三十年间全球数千台中压变频器可靠运行的动力源泉。选择正品ABB 5SHY4045L0004，即是选择了1.9V超低导通压降、10万次功率循环、压接封装抗短路失效的ABB功率半导体技术传承。
