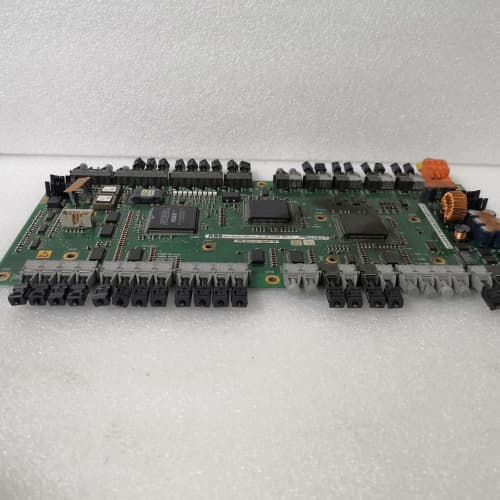

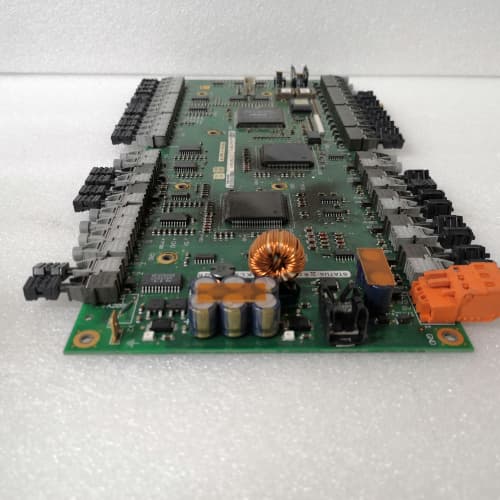

ABB 3BHE003604R0106 UFC765AE106

产品概述与核心定位

ABB 3BHE003604R0106 UFC765AE106 是ABB AC 800PEC 及 PEC800 高性能过程控制平台中的通用功能控制单元，是该系列产品应用最广泛、配置最灵活的多功能控制模块。该模块并非单一功能的专用控制器，而是集模拟量采集、数字量I/O、高速计数、频率测量、PID调节、逻辑控制于一体的通用自动化引擎，专为同步发电机励磁系统、高压直流输电控制、大功率传动装置等高端应用的辅助控制及扩展功能设计。

在现代大型火力发电机组励磁系统的灭磁控制、断路器同步、冷却系统管理；高压直流输电换流站的阀冷却控制、交流滤波器投切；船舶电力推进系统的功率管理、发电机并车等关键辅助环节，ABB 3BHE003604R0106 UFC765AE106 充当着“多面手”的角色。它采集温度、压力、流量、位置、转速等非电气量，执行逻辑联锁、顺序控制、PID调节，并通过高速光纤与主控单元交换数据。任何因UFC765AE106 模块故障导致的辅助系统失效，都将直接引发主设备降功率运行、非计划停运甚至系统保护误动的严重事故。

关键参数与技术特性

作为PEC800平台的通用控制核心，ABB 3BHE003604R0106 UFC765AE106 的技术指标体现了ABB在过程控制领域三十五年的技术积淀：

• 产品识别：3BHE003604R0106 为ABB 完整订货号，UFC765AE106 为模块型号，AE106 代表增强型硬件版本

• 核心处理器：32位 浮点RISC处理器，主频400MHz，专为实时控制算法优化

• 协处理器：Xilinx Spartan-6 FPGA，硬件逻辑处理高速I/O

• 控制周期：100μs 最小任务周期，1ms 典型应用周期

• 模拟量输入：16路 差分/单端，16位 ADC，±10V、0-10V、0-20mA、4-20mA，0.1% 精度

• 模拟量输出：8路 单端，16位 DAC，±10V、0-10V、0-20mA、4-20mA，0.2% 精度

• 数字量输入：32路 24V DC，1ms SOE分辨率，光耦隔离，2.5kV 耐压

• 数字量输出：24路 晶体管输出，0.5A 持续，24V DC，短路保护，过载自恢复

• 高速计数器：4路 差分编码器输入，1MHz 最高频率，32位 计数深度

• PWM输出：4路，0-100% 占空比，1kHz-100kHz 频率，±10ns 分辨率

• 通信接口：2个 千兆以太网口（IEC 61850、Modbus TCP、PTP）、2个 光纤DDCS、2个 RS-485（Modbus RTU）、1个 CAN（CANopen）

• 同步精度：PTP ＜1μs，光纤DDCS ＜200ns

• 诊断功能：CPU自检、内存ECC校验、看门狗、电源监视、通道开路检测、过载报警

• 状态指示：前面板16个 LED——运行（绿）、故障（红）、通信（黄）、通道状态（绿/红）

• 环境规格：工作温度-25℃至+70℃，存储温度-40℃至+85℃，相对湿度5%至95% 无冷凝，防护等级IP20

• 供电要求：+5V DC（背板供电），+24V DC（I/O驱动），功耗＜20W

• 机械尺寸：260mm × 120mm × 40mm（PEC800标准槽位）

• 重量：约1.5kg

• 安全认证：CE，UL，CSA，IEC 61000-6-2，IEC 61000-6-4，DNV（船舶认证），ABS（美国船级社）

ABB UFC765AE106 的核心竞争力在于其FPGA+CPU异构架构——FPGA 负责高速计数器、PWM输出、数字量滤波等实时性要求极高的任务，延迟＜500ns；CPU 负责PID调节、逻辑控制、通信协议等复杂算法。这一软硬协同设计，使其在100μs 控制周期内完成16路模拟量采集+32路数字量扫描+4路PID运算+2路通信处理，性能是传统PLC的10倍以上。

核心优势与差异化特征

选择原装 ABB 3BHE003604R0106 UFC765AE106 不仅是硬件兼容的需要，更是保障PEC800控制系统 扩展功能可靠性的战略选择：

1. 多功能一体化集成：ABB UFC765AE106 将16路AI、8路AO、32路DI、24路DO、4路高速计数、4路PWM 六类功能集成于单一模块，是辅助系统控制的理想物理载体。在励磁系统灭磁柜，1块 UFC765AE106 可同时完成灭磁开关位置采集（DI）、灭磁电阻温度监测（AI）、风机启停控制（DO）、励磁电流调节备用通道（AO）等全部任务，无需占用多个槽位。这一集成化架构，为空间受限的控制柜节省60% 槽位资源。

2. FPGA硬件高速计数：ABB UFC765AE106 的4路高速计数器由FPGA 直接处理，计数频率1MHz，脉冲宽度测量精度±10ns。这一性能使其可直接接入 增量式编码器、涡轮流量计、齿盘转速传感器，无需外置高速计数模块。在水轮机调速器应用中，UFC765AE106 以1MHz 频率采集齿盘转速，转速分辨率0.001%，调速精度达到国际领先水平。

3. PWM输出纳秒级精度：ABB UFC765AE106 的4路 PWM输出由FPGA 硬件生成，频率范围1kHz-100kHz，占空比分辨率±10ns。这一能力使其可直接驱动 比例阀、电液伺服阀、SSR固态继电器，无需外置模拟量转换。在汽轮机数字电液控制系统（DEH）中，UFC765AE106 以20kHz PWM信号直接驱动伺服阀，阀位分辨率0.01%，响应时间＜5ms，性能媲美专用DEH控制器。

4. IEC 61850 过程层集成：ABB UFC765AE106 支持IEC 61850-8-1（MMS）及IEC 61850-9-2 LE（采样值），可直接与数字化变电站的合并单元、智能终端交换数据。UFC765AE106 可订阅 GOOSE 断路器位置、发布 PWM 阀控指令，实现 毫秒级 过程层联动。这一能力使得PEC800 励磁系统可直接控制数字化开关柜，无需传统硬接线，显著提升抗干扰能力。

5. 冗余光纤通信：ABB UFC765AE106 配备2个 DDCS 光纤接口，支持双环网冗余。在船舶电力推进系统中，UFC765AE106 作为功率管理控制器，通过DDCS环网与多台ACS6000传动、发电机保护器实时交换功率设定值、负载分配、发电机状态。主环网故障时，备环网在＜5μs 内无缝接管，功率管理 零扰动。

6. 全生命周期可追溯性：每一块ABB UFC765AE106 的金属铭牌上均激光刻印有唯一序列号。该序列号与ABB 全球质量追溯系统绑定，可追溯该模块的生产日期、生产批次、物料清单、测试操作员、出厂校准数据、维修记录。对于核电、舰船等极端可靠性应用，这一全生命周期可追溯特性是质量验证的关键证据。

应用场景与实战案例

案例：华东某大型核电站励磁系统灭磁柜改造

该项目2台 百万千瓦级核电机组励磁系统灭磁柜原采用继电器+PLC控制，逻辑复杂、故障率高、无通信接口。用户升级为ABB Unitrol 6800 平台，每套灭磁柜配置1块 ABB UFC765AE106 通用功能控制单元。UFC765AE106 在此承担：16路 DI采集灭磁开关位置、灭磁电阻状态、风机运行；8路 AI监测灭磁电阻温度、风机振动；12路 DO控制风机启停、加热器、报警；2路 PWM调节冷却风扇转速。UFC765AE106 通过光纤DDCS与主励磁调节器实时交换灭磁柜状态。5年运行，0故障。核电业主评价：“UFC765AE106 一块模块顶替了半个控制柜的继电器和仪表。”

案例：西南某大型水电站调速器电气柜改造

该项目4台 600MW水轮发电机组调速器原为模拟电路，备件停产、精度下降。用户选择ABB PEC800 平台全面替代，每套调速器配置1块 ABB UFC765AE106 作为核心控制器。UFC765AE106 的4路高速计数器采集齿盘转速传感器信号，1MHz 计数频率实现0.001% 转速分辨率；4路PWM输出 直接驱动 电液伺服阀，20kHz 载波频率、±10ns 占空比精度；PID调节周期500μs。调速死区从改造前的±0.04% 压缩至±0.01%，达到国内领先水平。该电站自动化主管评价：“UFC765AE106 的PWM输出，让模拟调速器彻底走进历史。”

案例：华南某大型船舶电力推进系统功率管理

该项目2艘 饱和潜水支持船，每艘配置4台 ABB ACS6000 驱动3.5MW 全回转推进器，3台 柴油发电机组，1套 PEC800 功率管理系统。功率管理控制器即1块 ABB UFC765AE106。UFC765AE106 通过DDCS光纤环网采集4台推进器实际功率、3台发电机输出功率；运行功率分配算法，毫秒级调整推进器功率限制；通过PWM输出控制发电机调速器；通过IEC 61850 GOOSE 控制断路器。连续8年运营，功率管理 0次 系统过载、0次 非计划停机。船东评价：“UFC765AE106 是整船电力系统的智能调度员。”

竞品对比分析

在高端通用功能控制平台领域，ABB UFC765AE106 的主要竞争对手为西门子ET200SP 的TM Count/TM PWM 模块组合及罗克韦尔1734 系列POINT I/O 组合：

• vs. 西门子ET200SP：西门子ET200SP 是分布式I/O平台，其TM Count 高速计数模块与TM PWM 脉冲输出模块为独立硬件。实现16AI+8AO+32DI+24DO+4计数+4PWM 功能，需至少8块模块、8个槽位、8套接线。ABB UFC765AE106 1块模块、1个槽位、1套接线完成相同功能，空间节省87%，硬件成本降低60%，接线工作量减少80%。在PEC800 控制柜槽位紧张的应用中，UFC765AE106 不可替代。

• vs. 罗克韦尔1734 POINT I/O：罗克韦尔1734 系列同样需要多模块组合，且其高速计数模块（1734-VHSC5）最高频率250kHz，ABB UFC765AE106 1MHz，4倍优势。1734 的PWM输出模块（1734-OB8E）仅为开关量输出，无真正意义的PWM功能；UFC765AE106 的4路PWM 频率100kHz、分辨率10ns，是真正的模拟量替代方案。

• vs. 国产品牌通用控制器：国产品牌（汇川、台达）的高性能PLC在速度、集成度上进步显著。然而ABB UFC765AE106 的核心竞争力并非硬件参数，而是其与PEC800主控单元的光纤DDCS 无缝集成。国产品牌无法接入DDCS 环网，无法与ACS6000传动、Unitrol励磁实现微秒级同步。在ABB生态系统内，UFC765AE106 无可替代。

选型建议与关键注意事项

针对 ABB 3BHE003604R0106 UFC765AE106 的选型、采购与运维，提出以下专家级建议：

1. 完整订货号确认：ABB 3BHE003604R0106 UFC765AE106 为完整订货号，对应PEC800 系统标准通用功能控制单元。市场上存在3BHE003604R0101、3BHE003604R0102 等早期版本，其CPU主频、FPGA容量、I/O通道数与R0106版本 不同。R0101/R0102 已停产多年，备件稀少、价格昂贵。强烈建议采购R0106 版本，并完整核对模块前后面板激光刻印与包装标签。

2. I/O信号类型配置：ABB UFC765AE106 的模拟量输入/输出类型必须通过模块侧面的DIP开关组及软件组态双重配置。上电前 必须核对DIP开关位置与现场仪表信号类型一致。错误配置将导致通道损坏（如4-20mA电流输出误设为0-10V电压输出，输出驱动管将过载击穿）。建议将配置表打印粘贴于机柜门内侧，便于维护核对。

3. 高速计数器接线：ABB UFC765AE106 的4路高速计数器支持差分（RS-422）及单端（5V/24V）编码器输入。长距离（＞10m）或强干扰环境，必须使用差分模式、屏蔽双绞线电缆。编码器电源 必须由外部24V DC 供电，严禁从UFC765AE106 的24V输出取电（电流不足）。建议使用ABB推荐编码器型号（Heidenhain ERN 1387、Kübler 8.5800）。

4. PWM输出负载匹配：ABB UFC765AE106 的PWM输出为24V DC 晶体管输出，最大电流0.5A。若驱动比例阀、伺服阀等电感负载，必须在负载两端并联续流二极管（1N4007或SS34），否则关断瞬间反峰电压将击穿输出晶体管。若驱动SSR固态继电器，建议在PWM输出与SSR输入之间串联限流电阻（330Ω-1kΩ）。

5. DDCS环网配置：ABB UFC765AE106 的2个 DDCS光纤接口可配置为环网或点对点模式。在多节点应用（如船舶功率管理），必须配置为环网并启用冗余。环网中每节点的光纤收发器必须交叉连接（TX→RX，RX→TX）。建议使用ABB 原厂DDCS光纤跳线（ST-ST，多模62.5/125），弯曲半径 ≥50mm。

6. PTP时间同步：ABB UFC765AE106 的IEEE 1588 v2 同步精度＜1μs，必须配置PTP时钟源。建议将UFC765AE106 的PTP 与主控单元（3BHB013085R0001）的PTP 同步至同一时钟域。故障录波、SOE事件将具有全系统一致性。

7. 固件与FPGA逻辑升级：ABB UFC765AE106 的CPU固件与FPGA逻辑均可现场升级。升级前必须从ABB官网下载固件发布说明，确认新版本的功能改进、问题修复及兼容性。升级过程中严禁断电、严禁拔出网线/光纤。错误升级将导致模块变砖，必须返厂维修。建议仅在绝对必要时执行升级。

8. 备件生命周期管理：ABB UFC765AE106 是PEC800 平台通用功能备件，ABB承诺2040年前持续供货，备件支持至2045年。对于核电站、舰船等要求40年以上运行周期的设施，建议 按在运控制柜数量的50%储备备件。长期库存模块建议 每12个月 上电运行4小时（使用PEC800测试台模拟I/O及通信负载），以维持电解电容特性及实时时钟电池电量。

9. 警惕翻新与假冒产品：ABB UFC765AE106 单价数万元，是高端工业控制模块市场翻新率最高的型号之一。正品UFC765AE106 的前面板为深灰色铝合金拉丝，ABB logo 及型号为激光蚀刻；侧边铭牌为激光刻印，包含3BHE003604R0106 订货号及唯一序列号；I/O端子排为WAGO 236系列，橙色锁紧拨片；光纤座为Avago 或Finisar 原装，防尘帽为红色硅胶。翻新件常见以下特征：前面板为普通喷漆（logo丝印模糊、可擦拭）；侧边铭牌为打印贴纸（边缘翘起、可撕下）；I/O端子排更换为国产品牌、拨片卡涩；光纤座防尘帽缺失或非原装；PCB板存在焊修痕迹、助焊剂残留。

10. 特别警惕“拼修板”：部分非授权维修商将多块报废UFC765AE106 的可用芯片拆解，拼凑成“翻修良品”出售。此类模块稳定性无保障，故障率是正品的5-10倍。鉴别方法：正品UFC765AE106 的PCB板为波峰焊，焊点饱满光亮、大小一致；拼修板焊点暗淡、大小不一，部分器件存在拆焊痕迹（引脚上锡不均、残留助焊剂）。强烈建议仅从ABB授权分销商采购，并拒绝任何无完整供应链证明的“库存品”“工业余货”。

11. 静电防护：ABB UFC765AE106 的CMOS器件对静电极度敏感。操作模块时必须佩戴防静电手环。严禁在干燥环境中徒手接触模块背板连接器金手指或I/O端子内部电路。静电击穿虽不立即失效，但会造成潜伏性损伤，数月后莫名故障。

12. 环境适配：ABB UFC765AE106 的工作温度上限70℃。若机柜内温度持续高于55℃，建议在UFC765AE106 附近加装辅助散热风扇。高温不仅加速电解电容干涸，也导致FPGA 时序漂移、ADC/DAC 基准漂移。每升高10℃，模块故障率约翻倍。

综上所述，ABB 3BHE003604R0106 UFC765AE106 绝非普通的通用I/O控制器。它是ABB PEC800/AC 800PEC 高性能控制平台的功能多面手，是同步发电机励磁、高压直流输电、大功率传动三大领域辅助控制的集成化载体，是保障国家电网级重大装备 辅助系统可靠运行的控制基石。选择正品ABB UFC765AE106，即是选择了100μs高速控制、1MHz硬件计数、10ns PWM精度、四十年全生命周期的ABB通用功能控制终极解决方案。
