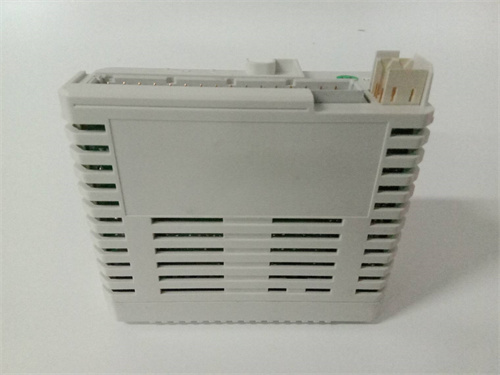

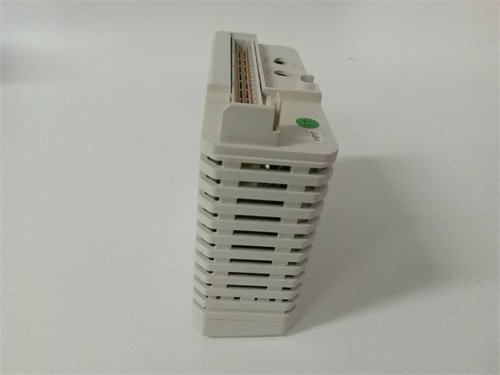

ABB AO801

产品描述

ABB AO801 是一款高精度模拟量输出模块，属于 ABB 经典的 S800 I/O 系列，广泛应用于 ABB 的分布式控制系统（如 800xA）和可编程逻辑控制器系统中。该模块设计用于将数字控制信号转换为标准的工业模拟信号，以驱动现场的执行机构，例如调节阀、变频器和定位器等。ABB AO801 的核心功能是接收来自控制器（如 AC 800M）的计算结果，并将其转换为精确的 4-20 mA 电流信号或 0-10 V 电压信号，从而实现对工业过程的精确控制。作为 S800 I/O 系列的一部分，ABB AO801 采用模块化设计，具有紧凑的尺寸和坚固的结构，适合在工业控制柜中 DIN 导轨安装，为过程控制应用提供了高可靠性和灵活性。

产品参数

• 产品型号： ABB AO801

• 类型： 模拟量输出模块

• 产品系列： ABB S800 I/O

• 输出通道数： 8 通道（典型配置，单端或差分）

• 输出信号类型：

  • 4-20 mA 电流信号

  • 0-10 V 电压信号

  • 可软件配置

• 分辨率： 12 或 14 位（需参考具体版本）

• 输出精度： 高精度，适用于工业过程控制

• 负载电阻： 电压模式 > 1 kΩ；电流模式 < 600 Ω

• 隔离： 通道与系统背板之间隔离

• 诊断功能： 板载诊断，支持开路检测等

• 指示器： 前面板 LED 指示灯，用于显示模块状态和通道状态

• 安装方式： DIN 导轨安装（安装于 TU800 系列端子底座上）

• 工作温度： 0°C 至 55°C

• 认证： CE、UL、CSA、ATEX（适用于危险区域安装）

优势与特点

ABB AO801 的主要优势在于其高精度和多通道集成，为用户提供了紧凑且经济的模拟量输出解决方案。通过使用 ABB AO801，系统集成商可以在单个模块上实现最多 8 个回路的精确控制，节省了控制柜空间和成本。该模块支持信号类型的软件可配置性，使得 ABB AO801 能够适应不同的现场设备需求，减少了备件种类。板载诊断功能可以实时监测输出回路的健康状态，例如检测到现场接线开路，并通过系统及时报警，便于快速故障排除。ABB AO801 采用模块化设计，可与 S800 I/O 系列的其他模块无缝组合，并且支持在系统运行时进行模块的热插拔（需在特定配置下），极大地方便了维护工作，减少停机时间。

应用领域与实际案例

ABB AO801 凭借其高可靠性和灵活性，被广泛应用于各种连续和批量过程工业中。

• 石油 refining： 在炼油厂的常减压蒸馏装置中，ABB AO801 接收来自 DCS 的控制信号，调节原油进料阀、回流阀和加热炉燃料阀的开度，精确控制塔器温度和压力，确保产品收率和质量。

• 化工 processing： 在化工厂的间歇反应器控制系统中，ABB AO801 负责向调节阀输出信号，精确控制反应物的加入量和反应温度，确保批次间的一致性和产品质量。

• 电力 generation： 在火力发电厂，AO801 用于控制锅炉的给水调节阀、减温器的喷水阀以及燃烧器的风门挡板，优化燃烧效率和蒸汽参数。

• 水处理： 在市政或工业水处理厂，该模块用于调节加药泵的频率或阀门开度，精确控制混凝剂、絮凝剂和消毒剂的投加量，保证出水水质。

• 制药 manufacturing： 在符合 GMP 要求的制药车间，ABB AO801 用于精确控制洁净区的压差和气流量，或控制原料药生产过程中的关键工艺参数。

与竞品对比分析

与其他主要 DCS 供应商（如 Emerson 的 DeltaV 或 Honeywell 的 C300）的模拟量输出模块相比，ABB AO801 为已经投资于 ABB 800xA 或 S800 I/O 系统的用户提供了无缝的集成优势。它与 ABB 的现场总线（如 PROFIBUS DP 或 Foundation Fieldbus）以及组态工具（如 Control Builder）完美兼容，简化了工程设计和调试过程。与通用 PLC 的模拟量模块相比，ABB AO801 通常具有更高的通道密度和更强的诊断功能，更适合大规模、高可靠性的过程控制应用。

选型建议与注意事项

为您的系统选择 ABB AO801 时，首先需要确认您所需的输出信号类型（电流或电压）以及驱动现场设备所需的负载能力是否在模块规格范围内。确保 ABB AO801 与您所使用的 S800 I/O 端子底座（如 TU810、TU812 等）兼容。在安装模块时，应遵循 ABB 的指导规范，确保模块正确安装在底座上并锁定。接线时，务必使用屏蔽电缆，并将屏蔽层在控制器侧或现场侧单端接地，以减少电磁干扰。在配置软件中，正确设置 ABB AO801 的输出类型和范围，并针对关键回路启用诊断报警功能。对于涉及安全关键回路的应用，应考虑冗余配置方案。最后，维护系统文档，记录 ABB AO801 的配置参数和接线信息，并建议为关键系统准备备用模块。
