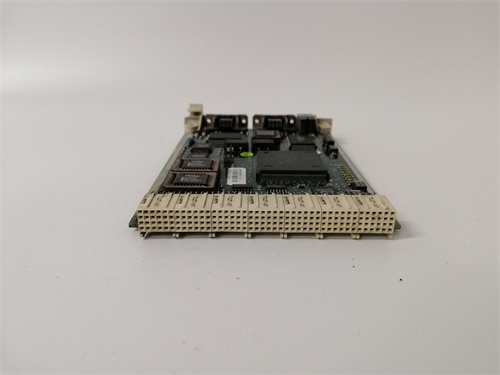

ABB CI522A 3BSE018283R1

产品描述

ABB CI522A 3BSE018283R1 是一款高性能的通信接口模块，设计作为 ABB 工业自动化系统的关键组件，特别是用于其 S800 I/O 系列和 AC 800M 控制器，是 ABB System 800xA 分布式控制系统（DCS）架构的一部分。“CI”代表通信接口（Communication Interface）。ABB CI522A 的核心功能是为 ABB 控制器与 Profibus DP 现场总线网络之间提供连接。它可以配置为 Profibus DP 的主站或从站，使 AC 800M 控制器能够与分布式 I/O 站、变频器、智能传感器和其他现场设备进行通信。该模块处理所有协议转换和数据交换，减轻了主控制器的通信负担。专为苛刻的工业环境设计，ABB CI522A 具有坚固的结构、全面的诊断功能和可靠的性能。

产品参数

• 产品型号： ABB CI522A 3BSE018283R1

• 类型： 通信接口模块（Profibus DP）

• 产品系列： ABB AC 800M / S800 I/O（System 800xA）

• 功能： 控制器与 Profibus DP 网络之间的通信

• 协议支持： Profibus DP-V0, DP-V1

• 传输速率： 9.6 kbit/s 至 12 Mbit/s（自动检测）

• 工作模式： 主站或从站（可配置）

• 站地址： 通过软件或旋转开关配置

• 隔离： 现场总线与内部电子设备之间电气隔离

• 诊断功能： 全面的自诊断功能，带 LED 状态指示

• 指示器： 前面板 LED 指示灯，用于电源、通信活动、模块状态和总线故障

• 电源： 从背板取 +5 V DC

• 安装方式： 安装在 S800 I/O 的 DIN 导轨安装底座（TU8xx 系列）上

• 连接器： Profibus DP 接口的 9 针 D-sub 母头

• 工作温度： 0°C 至 60°C

• 认证： CE、UL、CSA、ATEX（在适当外壳中安装时可适用于危险区域）

优势与特点

ABB CI522A 的主要优势在于其与 ABB System 800xA 生态系统的无缝集成，同时为 Profibus DP 网络提供开放连接。通过使用 ABB CI522A，工程师可以将 ABB AC 800M 控制器连接到来自不同制造商的各种现场设备，使系统开放且灵活。该模块支持主站和从站模式，使其能够适应不同的网络架构。ABB CI522A 的全面诊断功能可通过 ABB 的工程工具提供有关网络健康和通信状态的详细信息。其坚固的设计确保了在存在振动、温度极端和电气噪声的工业环境中的可靠运行。在正确配置的系统中，支持热插拔，允许在不中断现场总线通信的情况下进行更换。

应用领域与实际案例

ABB CI522A 在各种需要可靠 Profibus DP 通信的过程和混合工业中都有重要应用。

• 化学 processing： 在化工厂，ABB CI522A 将位于反应器附近的远程 I/O 机架通过 Profibus DP 连接到中央 AC 800M 控制器，实现对温度和压力的精确监控，同时减少了长模拟电缆的敷设。

• 石油天然气生产： 在海上平台，ABB CI522A 能够与井口 I/O 通信，确保关键过程数据可靠地传输到主控制系统。

• 水处理： 对于大型市政水处理设施，ABB CI522A 允许中央 SCADA 系统通过 Profibus DP 与远程泵站通信。

• 制药 manufacturing： 在经过验证的制药设施中，ABB CI522A 确保控制系统和关键过程 I/O 之间的确定性通信。

• 采矿和矿物加工： 在长达数公里的输送系统上，ABB CI522A 为紧急停止和皮带监控设备提供分布式 I/O。

与竞品对比分析

与西门子 ET 200M IM153-2 或罗克韦尔自动化 1794-ACN15 等类似现场总线接口模块相比，ABB CI522A 为已经投资于 ABB System 800xA 生态系统的用户提供了明显的优势。虽然西门子模块在 SIMATIC 环境中表现出色，但 ABB CI522A 与 ABB 的工程工具和资产管理软件提供了更紧密的集成。与通用的 Profibus DP 从站设备相比，ABB CI522A 通过 ABB 的 Control Builder 软件提供了卓越的诊断功能和无缝配置。它能够与标准和安全型 I/O 模块配合工作，为具有混合危险区域要求的工厂提供了灵活性。

选型建议与注意事项

为您的项目选择 ABB CI522A 时，首先验证它与您的特定 S800 I/O 安装底座（TU8xx 系列）和 Profibus 主站类的兼容性。确保 ABB CI522A 的固件版本符合您的控制系统要求。安装 ABB CI522A 时，Profibus 网络的正确端接至关重要；确保使用旋转开关正确设置站地址，并在网段物理末端启用总线终端器。在工程软件中配置 ABB CI522A 时，请仔细注意 Profibus 波特率设置和 GSD 文件兼容性。始终遵守正确的接地和屏蔽实践，以防止电磁干扰引起的通信错误。调试前，执行完整的通信测试，以验证 ABB CI522A 和 Profibus 主站之间的数据交换是否正确。最后，保留 ABB CI522A 配置的当前文档，以支持故障排除和未来扩展。
