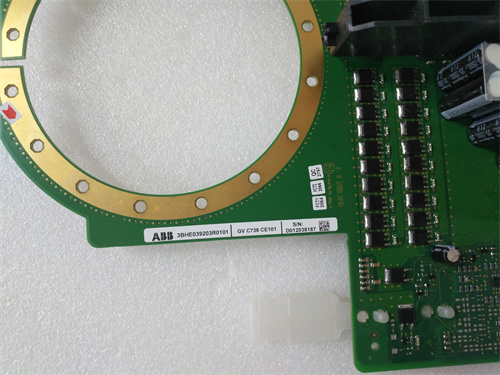

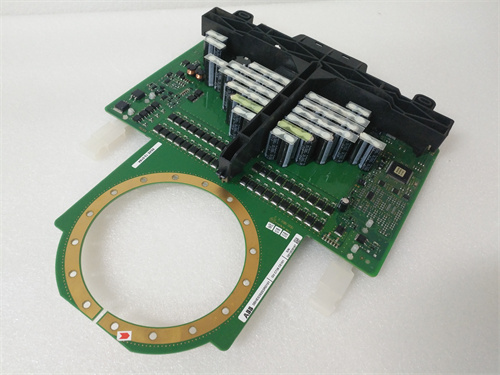

ABB 3BHE039203R0101 GVC736CE101

产品描述

[ABB 3BHE039203R0101 GVC736CE101] 是一款来自ABB公司的高性能励磁系统控制模块，属于ABB Unitrol 6000励磁系统的核心组件。该模块完整型号包括3BHE039203R0101（备件订货号）和GVC736CE101（功能模块型号），共同标识这一专为同步发电机励磁控制设计的关键设备。[ABB 3BHE039203R0101 GVC736CE101] 集成了先进的微处理器技术和高速信号处理能力，负责精确调节发电机转子励磁电流，实现对发电机端电压、无功功率和功率因数的稳定控制。该模块采用现代电力电子技术和实时控制算法，能够响应电网扰动并在毫秒级内完成调节，确保发电机在各种工况下稳定运行。[ABB 3BHE039203R0101 GVC736CE101] 以其卓越的动态响应、高可靠性和完善的保护功能，广泛应用于大型火力发电、水力发电、核能发电以及工业自备电厂等领域，是保障电力系统稳定运行的核心设备之一。

产品参数

• 产品类型：数字式励磁系统控制器/调节器模块。

• 电源要求：由系统背板供电，额定电压24V DC，允许波动范围±20%。

• 模拟量输入：多通道高精度模拟输入，用于采集发电机三相电压、三相电流、励磁电压、励磁电流等信号，采样分辨率达16位以上。

• 开关量输入/输出：提供16-32路光电隔离数字量输入和输出，用于状态监视、报警指示和控制命令执行。

• 通信接口：支持多种工业通信协议，包括Modbus RTU/TCP、Profibus DP、IEC 61850等，便于与DCS、SCADA系统无缝集成。

• 控制算法：集成自动电压调节（AVR）、自动无功调节（AQR）、自动功率因数调节（APFR）等多种控制模式，并具备电力系统稳定器（PSS）功能。

• 保护功能：内置过励限制（OEL）、欠励限制（UEL）、V/Hz限制、定子电流限制、转子电流限制等完善保护逻辑。

• 采样速率：每周期32点以上的高密度采样，确保控制精度和响应速度。

• 工作温度：-25°C 至 +70°C，适应发电厂复杂的温度环境。

• 认证标准：符合CE、UL、CSA等国际安全认证，满足IEEE 421.5励磁系统标准。

优势与特点

• 先进的控制架构：[ABB 3BHE039203R0101 GVC736CE101] 采用32位高性能微处理器和FPGA技术，实现纳秒级中断响应和微秒级控制周期。其先进的控制算法能够精确跟踪发电机运行状态，在各种工况下保持最优励磁调节，显著提升电力系统暂态稳定性和动态品质。订货号3BHE039203R0101确保了产品技术规格的标准化和生产的一致性。

• 冗余设计高可用性：支持双通道热备冗余配置，两个[ABB 3BHE039203R0101 GVC736CE101] 模块可同时运行，当主控制器发生故障时，备用模块可在20ms内无扰动接管控制任务，确保励磁系统不间断运行。这种冗余设计极大提高了发电机组的可用性，特别适用于对供电可靠性要求极高的大型发电厂和关键工业设施。

• 全面的保护与限制功能：模块内置超过20种保护与限制算法，能够实时监测发电机和励磁系统的运行状态。当检测到过励、欠励、过压、过频等异常工况时，[GVC736CE101] 能够在第一时间采取限制或保护动作，有效防止发电机失磁、过激磁、定子过流等严重故障，延长发电机寿命。GVC736CE101作为功能型号，明确了其特定的控制功能集。

• 强大的通信与集成能力：支持多种工业通信协议，可轻松接入各类电厂自动化系统。通过IEC 61850协议，[ABB 3BHE039203R0101 GVC736CE101] 能够与智能变电站系统无缝对接，实现全站信息的共享和协同控制。同时，通过Modbus协议可与电厂DCS系统交换大量实时数据，实现远程监视、参数整定和故障诊断，极大提升了电厂的自动化水平和运维效率。

• 坚固的工业设计：模块采用全金属外壳和涂层防护，能够抵抗灰尘、湿气、振动、电磁干扰等恶劣环境因素。所有电子元件均选用工业级或军工级产品，经过严格的筛选和老化测试，确保在苛刻的发电厂环境中长期稳定可靠运行，平均无故障时间（MTBF）超过20万小时。订货号3BHE039203R0101便于全球范围内的快速采购和备件管理。

应用领域与案例

• 大型火力发电厂：在300MW以上燃煤或燃气发电机组的励磁系统中，[ABB 3BHE039203R0101 GVC736CE101] 负责调节发电机励磁电流，维持机端电压稳定，并参与电网无功电压调节。通过内置的电力系统稳定器（PSS）功能，有效抑制低频振荡，提高电网输送能力和稳定性。3BHE039203R0101作为标准备件，确保电厂能够快速响应模块故障，最大限度减少非计划停机时间。

• 水力发电站：在水轮发电机组中，该模块能够适应水头变化和负荷波动的特点，快速调节励磁，保证发电机在各种工况下稳定运行。特别在抽水蓄能电站中，[GVC736CE101] 的快速响应能力满足发电和抽水两种工况下的不同控制需求，确保机组平稳切换和运行。

• 核电站：在核电站常规岛发电机励磁系统中，[ABB 3BHE039203R0101 GVC736CE101] 以其高可靠性和严格的质量控制体系，完全满足核安全法规对设备可靠性的极高要求。模块的冗余设计和完善的自诊断功能，确保在任何异常情况下都能安全可靠地控制发电机，保障核电站安全运行。

• 工业自备电厂：在钢铁、化工、造纸等行业的自备电厂中，该模块确保发电机与公共电网同步运行，实现功率因数的自动调节，优化企业用电成本。同时，通过与企业DCS系统的集成，实现全厂能源的统一调度和优化管理。GVC736CE101作为核心控制单元，保障了自备电厂的经济、稳定运行。

• 可再生能源发电：应用于大型光热发电和生物质发电项目中，[ABB 3BHE039203R0101 GVC736CE101] 确保同步发电机输出的电能质量符合并网要求，支持可再生能源的稳定接入电网。

竞品对比

与同类高端数字式励磁控制器（如西门子THYRIS系列、GE的EX2100e系列、Basler DECS系列）相比：

• 优势：[ABB 3BHE039203R0101 GVC736CE101] 作为ABB Unitrol 6000系统的核心组件，继承了ABB在电力电子和控制领域数十年的技术积累。其控制算法经过全球数千台发电机组的验证，动态响应速度和控制精度处于行业领先地位。在电网大扰动情况下的强励能力和暂态响应特性尤为出色。与ABB的发电机保护装置、DCS系统可实现深度集成，形成完整的发电厂自动化解决方案，减少系统集成难度和成本。双编号体系（3BHE039203R0101和GVC736CE101）兼顾了备件采购便利性和功能识别的准确性。与西门子EX2100e相比，在部分应用场景下具有更高的性价比；与GE的EX2100系列相比，在集成度和易用性方面具有优势。

• 劣势：作为高端励磁产品，[ABB 3BHE039203R0101 GVC736CE101] 的初始投资相对较高，对于小型发电机组可能存在性能过剩。其组态和调试需要专用的软件和专业的技术支持，对现场工程师的技能要求较高。在某些地区，ABB励磁系统的服务网络密度可能不及当地优势品牌。与一些开放式架构的竞品相比，对非ABB系统的兼容性可能需要额外的网关或协议转换模块，增加了系统集成的复杂度。备件3BHE039203R0101的价格通常高于通用工业控制模块，反映了其专用性和高性能特点。

选型建议与注意事项

• 发电机参数精确匹配：选型前必须全面收集发电机的技术资料，包括额定容量、额定电压、额定电流、励磁方式（自并励/他励）、励磁电压和电流范围、时间常数等。确保[ABB 3BHE039203R0101 GVC736CE101] 的技术参数与发电机特性完全匹配，必要时可咨询ABB技术专家进行定制化配置。同时确认3BHE039203R0101所对应的固件版本是否支持特定的控制功能。

• 冗余配置与可靠性评估：根据发电机组在电力系统中的重要性和停机损失，评估是否需要采用双通道冗余配置。对于关键机组（如大型火电机组、核电机组），强烈建议配置两套[ABB 3BHE039203R0101 GVC736CE101] 实现主备冗余，并确保冗余切换逻辑的正确配置。对于冗余系统，还需考虑电源模块、测量单元等的冗余配置，消除一切单点故障。

• 通信协议与系统集成规划：提前确认励磁控制器需要接入的上位系统（DCS/SCADA）支持的通信协议，选择相应的通信接口和协议配置。如需接入变电站自动化系统，应确保支持IEC 61850协议并完成模型配置。建议在项目初期就进行通信规划，避免后期集成困难。同时确认GVC736CE101的通信接口版本与系统兼容。

• 现场环境与安装条件评估：详细评估控制柜安装位置的温度、湿度、振动、粉尘、电磁干扰等情况。对于振动较大的环境，应采取减震措施；对于多尘环境，应确保机柜防护等级达到IP54以上。保证[ABB 3BHE039203R0101 GVC736CE101] 的安装环境符合技术规范，是长期可靠运行的基础。3BHE039203R0101作为精密电子设备，对环境条件有一定要求，不可忽视。

• 调试与维护能力准备：ABB励磁系统调试需要专用软件（如ABB Unitrol 6000调试工具）和专业知识。建议提前安排技术人员接受ABB官方培训，或与ABB签订技术支持协议，确保调试和参数整定工作的专业性和准确性。建立完善的备件库，至少包含一套完整的[ABB 3BHE039203R0101 GVC736CE101] 作为关键备件，确保故障时能快速恢复。同时记录好3BHE039203R0101和GVC736CE101的序列号和版本信息，便于日后维护和升级。

• 软件版本兼容性确认：采购时需明确确认模块固件版本与系统内其他设备（如人机界面HMI、通信管理机、上位监控系统）的软件版本完全兼容。版本差异可能导致通信异常、数据显示错误或功能缺失，影响整个励磁系统的正常运行。建议在采购合同中明确固件版本要求，并在验收时进行验证。
