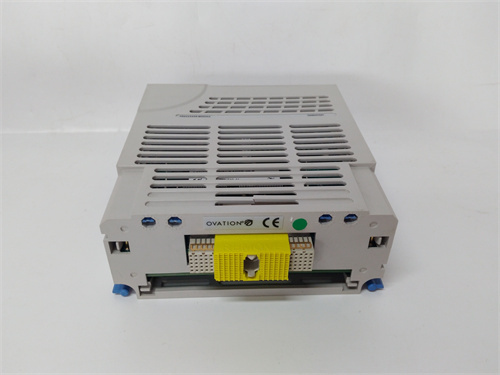

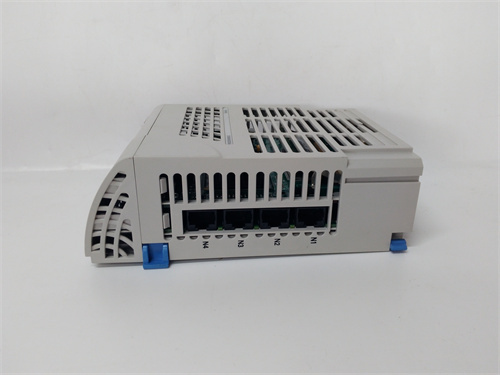

WESTINGHOUSE 5X00241G01 产品概述

WESTINGHOUSE 5X00241G01 是一款高可靠性的数字量输入模块，属于西屋电气（WESTINGHOUSE）经典的 WDPF（Westinghouse Distributed Processing Family）分布式控制系统的重要组成部分。作为 OVATION 系统（西屋后被艾默生收购，OVATION 成为其旗舰 DCS）的前身，WDPF 系统在电力、石化等行业拥有广泛的安装基础。WESTINGHOUSE 5X00241G01 模块的核心功能是采集来自现场设备的开关量信号，如按钮状态、继电器触点、限位开关信号和报警接点等，并将其转换为控制系统能够识别的数字信号。这款模块以其坚固耐用的设计和稳定的信号采集能力，确保了现场设备的状态能够准确地反映到控制系统中，是实现过程监控和逻辑控制的基础接口元件。

产品参数与规格

WESTINGHOUSE 5X00241G01 的技术规格体现了其在过程控制中的专业定位：

• 制造商： 西屋电气（WESTINGHOUSE）/ 艾默生（Emerson，现持有该技术）

• 型号： 5X00241G01

• 产品类型： 数字量输入模块

• 兼容系统： WDPF（西屋分布式处理系列）控制系统

• 输入通道： 多路独立数字量输入通道（具体通道数需参考官方手册，常见为 16 或 32 通道）

• 输入信号类型： 干接点或湿接点，支持不同电压等级的直流或交流信号

• 隔离特性： 通道间及通道与系统总线之间可能具备隔离设计，防止干扰

• 状态指示： 每通道配有 LED 指示灯，直观显示输入状态

• 滤波时间： 可配置的输入滤波时间，用于消除触点抖动干扰

• 安装方式： 专用 I/O 机架插入式模块

• 电源： 通过系统背板供电

优势与核心特点

WESTINGHOUSE 5X00241G01 作为西屋经典控制系统的一部分，具备以下核心优势：

• 高可靠性信号采集： 5X00241G01 采用成熟的电路设计和工业级元器件，能够可靠地采集现场设备的开关量信号，即使在存在电气噪声和干扰的恶劣环境中也能准确识别信号状态，确保控制系统的判断基础正确无误。

• 与 WDPF 系统无缝集成： 作为原厂设计的 I/O 模块，WESTINGHOUSE 5X00241G01 在电气特性、通信协议和机械尺寸上与 WDPF 控制器和 I/O 机架完美匹配，保证了整个控制系统的协同工作能力和数据一致性。

• 灵活的信号类型适应： 该模块通常支持多种输入信号类型和电压等级，可以通过配置或跳线适应不同的现场信号需求，无论是 24V DC、48V DC 还是 110V DC 的输入信号，5X00241G01 都能灵活处理。

• 直观的状态指示： 模块前面板每通道配备的 LED 指示灯为现场维护人员提供了直观的输入状态信息。通过观察 WESTINGHOUSE 5X00241G01 的指示灯，可以快速判断现场设备的状态以及信号是否正常到达模块，大大简化了故障排查过程。

• 可配置的滤波功能： 内置的可配置输入滤波功能可以有效消除因机械触点抖动产生的虚假信号，确保控制系统接收到的是稳定、真实的状态信息，提高了系统的抗干扰能力和可靠性。

应用案例

WESTINGHOUSE 5X00241G01 主要应用于基于 WDPF 控制系统的各类工业现场：

• 火力发电厂： 在锅炉和汽轮机控制系统中，5X00241G01 用于采集大量的现场状态信号，如泵的启停状态、阀门的开闭位置、风机的运行状态和各种设备的故障报警信号，为运行人员提供全面的设备状态监视。

• 石油化工厂： 在催化裂化、常减压蒸馏等装置中，WESTINGHOUSE 5X00241G01 采集来自现场的压力开关、液位开关、流量开关的报警信号，当工艺参数越限时及时向 DCS 系统报警，提醒操作员采取相应措施。

• 水处理设施： 在大型市政或工业污水处理厂，该模块用于采集水泵的自动/手动状态、断路器的分合状态以及各种电气设备的故障信号，实现对整个水处理过程的集中监控。

• 钢铁冶炼： 在高炉、转炉和轧钢生产线上，5X00241G01 用于采集限位开关、接近开关和操作按钮的状态信号，实现设备间的逻辑联锁和顺序控制。

与竞品的对比分析

在过程控制 I/O 模块领域，WESTINGHOUSE 5X00241G01 与其他 DCS 厂商的同代产品相比，具有独特的历史地位和技术特点：

• 对比 Bailey（例如 INFI 90 的数字量输入模块）： Bailey 的模块同样以坚固著称。WESTINGHOUSE 5X00241G01 的优势在于它与 WDPF 系统独特的通信协议和控制架构的深度集成，对于维护原有 WDPF 系统的用户而言，它是唯一无需更改系统配置和软件的“即插即用”选择。

• 对比 Honeywell（例如 TDC 3000 的数字输入卡）： Honeywell 的 TDC 3000 系统在全球拥有庞大用户群。WESTINGHOUSE 5X00241G01 在北美电力市场的占有率曾非常高，因此对于该地区的许多电厂来说，它是备件库存中的标准件，技术支持和获取渠道相对明确。

• 对比现代的通用数字量输入模块（如使用 Profibus/Modbus 协议的远程 I/O）： 现代 I/O 模块功能更丰富，支持多种通信协议。5X00241G01 的优势在于其简单性和与原有 WDPF 系统的无缝兼容性。对于希望延长现有系统寿命的存量用户而言，它是风险最低、最可靠的选择。

选型建议与注意事项

• 精确型号匹配： 5X00241G01 可能有不同的硬件版本或子型号。在采购备件时，务必从现有模块的标签或系统图纸中获取完整的型号信息，并与经销商确认其兼容性，确保新的 WESTINGHOUSE 5X00241G01 能够直接替换旧模块。

• 输入电压确认： 不同版本的 5X00241G01 可能设计用于不同的输入电压等级（如 24V DC、48V DC 或 110V DC）。更换前必须核对现场信号电压与模块的额定输入电压是否一致。

• 信号类型匹配： 确认现场提供的是干接点信号还是湿接点信号，并根据需要配置 WESTINGHOUSE 5X00241G01 的跳线或设置。对于湿接点信号，还需确认电源极性。

• 滤波时间设置： 根据现场信号的特性，合理配置输入滤波时间。对于存在触点抖动的机械开关，适当增加滤波时间可以消除虚假信号；对于需要快速响应的信号，滤波时间应尽可能短。

• 系统组态匹配： 更换 5X00241G01 后，通常需要在工程师站上对控制器的 I/O 数据库进行核对，确保模块的物理位置和通道映射与实际组态一致。
