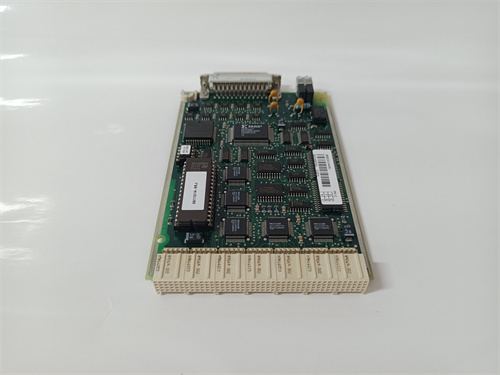

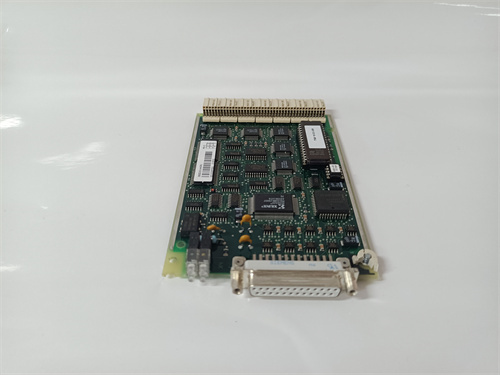

ABB CI570 3BSE001440R1

产品描述

[ABB CI570 3BSE001440R1] 是一款来自ABB公司的高性能通信接口模块，属于ABB Advant OCS（开放式控制系统）和MOD 300系统的关键组成部分。该产品完整型号包括CI570（通信接口型号）和3BSE001440R1（ABB标准化备件订货号），共同标识这一专为现场总线通信设计的网关模块。[ABB CI570 3BSE001440R1] 作为控制器与现场设备之间的通信桥梁，实现ABB控制系统与第三方设备、远程I/O站以及上位监控系统之间的数据交换。该模块采用先进的通信处理器技术，支持多种工业通信协议，能够以主站或从站方式运行，确保工业现场数据的高速、可靠传输。[ABB CI570 3BSE001440R1] 以其卓越的兼容性、强大的数据处理能力和在过程工业广泛的应用验证，成为ABB Advant控制系统与现场总线设备集成的首选解决方案，广泛应用于石油化工、电力、冶金等过程工业领域。

产品参数

• 产品类型：通信接口模块 / 现场总线网关。

• 兼容系统：ABB Advant OCS、MOD 300控制系统。

• 订货号：3BSE001440R1，确保全球统一的产品识别和可追溯性。

• 通信协议：支持多种现场总线协议，包括Modbus RTU、Profibus DP、CAN等（具体取决于型号配置）。

• 通信接口：标配RS-232/RS-485串行接口，可选Profibus DP接口。

• 通信速率：串行通信最高115.2 kbps，Profibus DP最高12 Mbps。

• 站地址：通过拨码开关或软件设置通信站地址。

• 处理器：内置高性能通信协处理器，减轻主控制器通信负载。

• 数据交换：与Advant控制器通过背板总线进行高速数据交换。

• 诊断功能：支持丰富的诊断功能，包括通信状态、错误统计、自诊断等。

• 状态指示：多个LED状态指示灯，显示模块运行状态、通信状态和故障信息。

• 工作温度：-25°C 至 +70°C，适应恶劣工业环境。

• 防护等级：IP20，适用于控制柜内安装。

• 认证标准：符合CE、UL、CSA等国际认证。

优势与特点

• 多协议通信支持：[ABB CI570 3BSE001440R1] 支持多种工业通信协议，能够与不同品牌的现场设备进行数据交换。无论是Modbus RTU网络的智能仪表，还是Profibus DP网络的远程I/O和变频器，该模块都能提供稳定可靠的通信链路。这种多协议支持能力使得CI570成为ABB Advant系统与第三方设备集成的理想选择。订货号3BSE001440R1确保了产品在全球范围内的统一识别和备件供应的可靠性。

• 可靠的数据传输性能：支持最高12Mbps的Profibus DP通信速率和115.2kbps的串行通信速率，满足绝大多数工业应用对数据实时性的要求。内置高性能通信协处理器，专门处理通信协议栈，大大减轻了主控制器CPU的通信负载，使控制器能够专注于执行控制逻辑。[ABB CI570 3BSE001440R1] 确保现场数据的快速、可靠传输，为精确控制提供坚实基础。CI570的高速处理能力是其核心竞争力。

• 灵活的配置与诊断：模块支持通过ABB的编程软件进行灵活的通信参数配置和站地址设置。丰富的诊断功能使得现场工程师能够实时监控通信状态、诊断通信故障，快速定位问题点，大大缩短了系统调试和维护时间。[ABB CI570 3BSE001440R1] 的LED状态指示灯可直观显示模块和通信端口的工作状态，方便现场快速排查故障。3BSE001440R1的诊断功能对于复杂网络的维护至关重要。

• 坚固的工业设计：[ABB CI570 3BSE001440R1] 专为工业环境设计，采用工业级元器件和严格的制造工艺，经过充分的可靠性测试和老化工序，平均无故障时间（MTBF）极高。其宽温工作范围（-25°C至+70°C）使其能够适应各种苛刻的工业现场环境，包括石油化工、电力、冶金等行业。3BSE001440R1作为经过严格测试的备件型号，保证了在关键时刻的可靠性。

• 与ABB Advant系统的深度集成：作为ABB原厂通信模块，[ABB CI570 3BSE001440R1] 与ABB Advant OCS和MOD 300控制系统具有最佳的兼容性和集成度。通过ABB的编程环境，用户可以方便地对通信网络进行组态，所有从站设备的数据可直接映射到控制器变量中，无需复杂的通信编程。CI570的设计充分考虑了ABB控制系统的整体架构，实现了即插即用的便捷集成。

应用领域与案例

• 石油化工行业：在炼油厂和化工厂的ABB Advant控制系统中，[ABB CI570 3BSE001440R1] 作为通信网关，连接分布在装置各处的第三方智能仪表、分析仪和阀门定位器。这些现场设备通过CI570将工艺参数实时传送至Advant控制器，同时接收控制指令，实现对温度、压力、流量等关键参数的精确控制。3BSE001440R1的可靠性直接关系到整个装置的控制性能和安全生产。

• 电力行业：在火力发电厂和燃气电厂的辅控系统中，[ABB CI570 3BSE001440R1] 用于连接Profibus DP接口的变频器、智能马达保护器和电力监测仪表。通过该模块，控制器可以实时读取电机运行参数，发送速度指令，实现对风机、水泵的节能控制。CI570的高速通信确保了电力系统对设备状态的快速响应，提高电厂运行效率。

• 冶金行业：在钢铁生产线的过程控制系统中，[ABB CI570 3BSE001440R1] 连接各种冶金专用仪表和传动装置，实现轧机、加热炉等关键设备的协调控制。其高可靠性和快速响应特性满足了冶金行业对生产过程连续性和稳定性的高要求。3BSE001440R1的坚固设计适应了冶金现场的恶劣环境。

• 水处理与环保：在大型自来水厂和污水处理厂的自动化系统中，[ABB CI570 3BSE001440R1] 连接分布广泛的远程I/O站和智能设备，实现对全厂泵站、阀门和仪表的集中监控。通过Modbus或Profibus网络，CI570将现场数据实时传送至中控室，同时下发控制指令，实现水处理过程的自动化运行和优化调度。

• 造纸工业：在造纸生产线的传动控制和质量控制系统中，[ABB CI570 3BSE001440R1] 用于连接变频器、扫描架和传感器，实现多传动点的精确同步和质量参数的闭环控制。其稳定的通信性能保证了造纸过程的连续性和产品质量的一致性。CI570在造纸行业的应用中得到了广泛验证。

竞品对比

与同类通信接口模块（如西门子的CP 341/CP 441通信处理器、施耐德的LUFP通信网关、赫优讯的协议转换网关）相比：

• 优势：[ABB CI570 3BSE001440R1] 作为ABB原厂模块，与ABB Advant OCS和MOD 300控制系统具有最佳的兼容性和集成度。在ABB的编程环境中，CI570的配置完全集成，无需第三方软件或复杂的驱动程序安装。与通用通信网关相比，CI570与ABB控制器的数据交换更加高效，通信负载更小，系统响应更快。ABB在过程工业领域拥有深厚的行业知识和丰富的应用经验，3BSE001440R1的设计充分考虑了过程控制的特殊需求。其宽温工作范围和防护涂层使其在恶劣环境中更具优势。

• 劣势：作为专用DCS通信模块，[ABB CI570 3BSE001440R1] 的价格通常高于通用通信网关，且主要设计用于ABB Advant系统。虽然其支持标准的Modbus和Profibus协议，但在其他品牌PLC或控制器上使用可能需要特殊的配置和驱动支持。与西门子等通信技术主导厂商的同类产品相比，其在非ABB系统中的兼容性较差。随着Advant系统逐渐被ABB 800xA等新一代系统取代，CI570的长期供货可能受到限制。

选型建议与注意事项

• 系统兼容性确认：选型前必须确认[ABB CI570 3BSE001440R1] 与您的ABB控制系统型号（Advant OCS、MOD 300版本）、软件版本以及控制器固件完全兼容。查阅ABB官方兼容性列表或咨询技术支持，确保模块能够被系统正确识别和组态。订货号3BSE001440R1对应的具体硬件版本也需核实。

• 通信协议匹配：确认现场设备支持的通信协议（Modbus RTU、Profibus DP、CAN等），选择CI570相应的协议版本。不同的协议版本可能需要不同的固件或硬件配置，务必确保选型准确。对于Modbus网络，需确认设备支持的功能码和数据格式是否与CI570兼容。

• 网络拓扑规划：根据通信网络的规模和结构，合理规划CI570的位置和数量。考虑网络长度、站数量、通信速率等因素，确保网络性能满足应用需求。对于大型网络，可能需要考虑中继器或光纤转换器来扩展通信距离。CI570作为通信主站，其带载能力需在设计中充分考虑。

• 站地址设置：确认通信网络上每个从站设备的唯一站地址，并在CI570的配置中正确设置。避免站地址冲突，这是通信网络最常见的故障原因之一。站地址可通过拨码开关或软件设置，需根据现场情况选择合适的方式。

• 通信参数匹配：确保CI570的通信参数（波特率、数据位、停止位、奇偶校验）与所有从站设备的设置完全一致。参数不匹配将导致通信失败。对于Profibus DP网络，所有设备的通信速率也必须一致。

• 终端电阻配置：对于RS-485网络和Profibus DP网络，物理层要求在线段两端正确配置终端电阻，以防止信号反射。确认CI570的连接器是否带有终端电阻开关，并根据其在网络中的位置正确设置。错误的终端电阻配置是导致通信故障的常见原因。

• 布线规范：使用符合通信协议规范的标准电缆（屏蔽双绞线），并确保正确接地。通信电缆应与动力电缆分开敷设，避免平行走线，减少电磁干扰。确保所有连接牢固可靠，连接器正确拧紧。

• 环境适应性评估：虽然[ABB CI570 3BSE001440R1] 具有宽温工作范围，但仍需确保安装位置的环境条件在其允许范围内。对于户外安装或特别恶劣的环境，应考虑采用更高防护等级的机柜，并增加温湿度控制措施，延长模块使用寿命。3BSE001440R1的长期可靠性与其工作环境密切相关。

• 备件库存策略：鉴于[ABB CI570 3BSE001440R1] 在ABB Advant系统中的核心通信作用，建议用户建立备件库存。对于关键装置，现货储备是确保故障时快速恢复、最大限度减少系统停运时间的最有效手段。同时记录模块的序列号和固件版本信息，便于日后维护和升级。考虑到Advant系统已进入维护期，3BSE001440R1的备件储备尤为重要。
