ABB 5SHY35L4520 5SXE10-0181 AC10272001R0101

产品描述

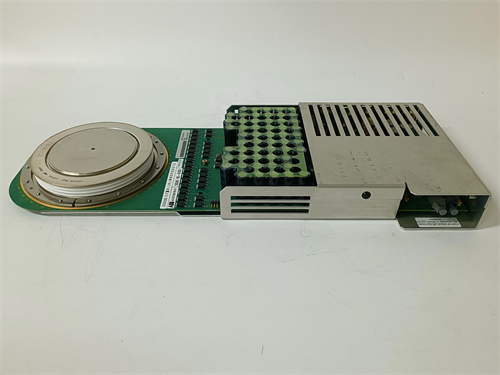

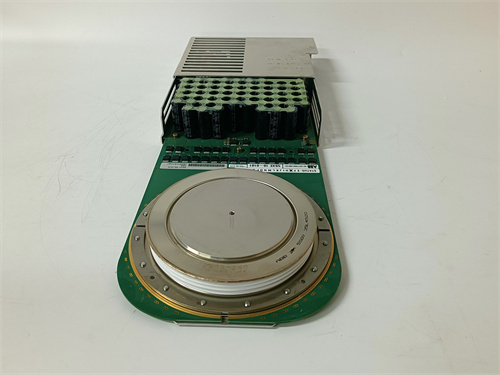

[ABB 5SHY35L4520 5SXE10-0181 AC10272001R0101] 是一款来自ABB公司的高性能大功率IGCT（集成门极换流晶闸管）半导体器件，属于ABB工业驱动和电力系统产品线的重要组成部分。该产品拥有多个编号标识，包括5SHY35L4520（IGCT器件核心型号）、5SXE10-0181（门极驱动板型号）以及AC10272001R0101（ABB标准化备件订货号），共同标识这一专为中高压变频器、大功率电源和特种电力电子应用设计的高端功率组件。[ABB 5SHY35L4520 5SXE10-0181 AC10272001R0101] 采用ABB先进的IGCT技术，将大功率半导体开关器件与优化的门极驱动电路相结合，具有低导通损耗、高开关频率和卓越的可靠性的特点。该器件通常应用于ABB ACS1000、ACS6000等系列中高压变频器中，作为逆变器和整流桥的核心功率开关，实现对电机速度的精确控制和电能的双向流动管理。[ABB 5SHY35L4520 5SXE10-0181 AC10272001R0101] 以其卓越的功率处理能力、可靠的长期运行性能和在全球工业领域广泛的应用验证，成为矿山、冶金、电力、船舶推进等大功率传动应用的首选功率器件。

产品参数

• 产品类型：IGCT功率半导体器件（集成门极换流晶闸管）。

• 核心型号：5SHY35L4520，标识特定的电压、电流等级和开关特性。

• 门极驱动板：5SXE10-0181，专门设计的门极驱动电路，确保器件可靠开关。

• 订货号：AC10272001R0101，确保全球统一的产品识别和可追溯性。

• 电压等级：典型耐压4500V或更高，适用于中高压变频器应用。

• 电流等级：额定电流高达数百安培至数千安培，取决于具体型号。

• 开关频率：支持中高开关频率，优化输出波形质量。

• 导通压降：低导通压降，减小导通损耗，提高系统效率。

• 门极驱动：集成优化的门极驱动电路，提供可靠的开关控制。

• 散热方式：采用平板压接式封装，适合双面冷却，散热效率高。

• 保护功能：内置过流、过压保护功能，与驱动电路协同工作。

• 工作温度：工业级温度范围，适应恶劣运行环境。

• 应用领域：中高压变频器、大功率电源、风电变流器、船舶推进系统等。

优势与特点

• 先进的IGCT技术：[ABB 5SHY35L4520] 采用ABB自主研发的IGCT技术，结合了晶闸管低导通损耗和IGBT易于关断的优点。与传统的GTO（门极关断晶闸管）相比，IGCT具有更简单的门极驱动、更快的开关速度和更低的开关损耗；与IGBT相比，IGCT在高压大电流应用中具有更低的导通损耗和更高的可靠性。这种先进技术使得5SHY35L4520成为中高压大功率变频器的理想选择。型号中的5SHY35L4520标识了其特定的电压、电流等级和开关特性。

• 优化的门极驱动集成：[ABB 5SHY35L4520] 配备了专门的5SXE10-0181门极驱动板，该驱动板经过精心设计，确保IGCT器件在各种工况下都能可靠导通和关断。门极驱动电路与IGCT芯片的优化配合，实现了最小的开关损耗和最优的开关特性，同时提供了完善的过流、过压保护功能。这种集成化设计大大简化了变频器功率单元的制造和维护。5SXE10-0181作为专用驱动板，保证了5SHY35L4520的最佳性能发挥。

• 卓越的功率处理能力：[ABB 5SHY35L4520 5SXE10-0181 AC10272001R0101] 能够处理高达数千安培的电流和数千伏的电压，单只器件即可满足大功率变频器的需求。采用平板压接式封装，允许双面冷却，大大提高了散热效率，使得功率密度得以提升。这种卓越的功率处理能力使得ABB中高压变频器能够驱动数兆瓦的大型电机，满足矿山、冶金等高功率密度应用的需求。AC10272001R0101作为备件订货号，确保了产品的全球可追溯性。

• 高可靠性与长寿命：IGCT技术本身具有很高的可靠性，[ABB 5SHY35L4520] 的设计和制造过程遵循ABB严格的质量控制标准，经过充分的可靠性测试和老化筛选。其平板压接式封装不仅散热效果好，而且抗温度循环能力强，大大延长了器件的使用寿命。在矿山、船舶等苛刻应用中，5SHY35L4520的长期可靠性得到了充分验证。5SXE10-0181门极驱动板的设计同样注重可靠性，确保整个功率组件的稳定运行。

• 与ABB变频器的完美匹配：作为ABB原厂功率器件，[ABB 5SHY35L4520 5SXE10-0181 AC10272001R0101] 与ABB ACS1000、ACS6000等系列中高压变频器具有最佳的兼容性和匹配度。其电气特性和机械尺寸完全适配ABB功率单元的设计，确保变频器在各种工况下都能发挥最佳性能。对于使用ABB变频器的用户，采用原厂5SHY35L4520进行维护和升级是最可靠的选择，无需担心兼容性问题。AC10272001R0101作为标准备件编号，便于全球采购和库存管理。

应用领域与案例

• 矿山行业：在大型矿山的提升机、输送机和磨机驱动系统中，采用ABB ACS6000中高压变频器，其核心功率器件正是[ABB 5SHY35L4520 5SXE10-0181 AC10272001R0101]。这些设备需要频繁启停、四象限运行，对变频器的可靠性和动态响应要求极高。5SHY35L4520的卓越性能确保了矿山提升系统安全可靠运行，提高了矿山生产效率。AC10272001R0101作为备件，保障了矿山设备的长期可维护性。

• 冶金行业：在钢铁生产线的轧机主传动系统中，[ABB 5SHY35L4520] 应用于ACS6000变频器，驱动数千千瓦的大功率电机，实现轧辊的精确速度控制和张力控制。其快速响应特性确保了轧制过程的稳定性和产品厚度精度。5SXE10-0181门极驱动板的可靠工作保证了变频器在恶劣的冶金环境中连续运行。5SHY35L4520的稳定性直接关系到轧钢生产线的产量和产品质量。

• 船舶推进：在电力推进船舶中，ABB的Azipod吊舱式推进系统采用ACS6000变频器驱动推进电机，[ABB 5SHY35L4520 5SXE10-0181 AC10272001R0101] 作为核心功率器件，实现推进电机的精确调速和高效运行。其高可靠性和长寿命适应了船舶推进系统对可靠性的极高要求，保证了船舶在各种海况下的安全航行。AC10272001R0101作为标准备件，便于船东在全球港口采购和维护。

• 电力与能源：在大型抽水蓄能电站中，ABB变频器用于可逆式水泵水轮机的启动和调速，[ABB 5SHY35L4520] 作为功率单元核心器件，实现能量的双向流动控制。其卓越的功率处理能力确保了抽水蓄能机组在发电和抽水两种工况下的高效运行。5SXE10-0181的精确控制保证了变频器在各种工况下的稳定运行。

• 轨道交通：在铁路电力机车和动车组的主牵引系统中，ABB牵引变流器采用[ABB 5SHY35L4520] 作为功率开关器件，实现牵引电机的精确控制。其高功率密度和可靠性适应了轨道交通对设备紧凑性和可靠性的严格要求，保证了列车安全、平稳、高效运行。

竞品对比

与同类大功率半导体开关器件（如Infineon的IGBT模块、Mitsubishi的HVIGBT、Dynex的IGBT、Westcode的IGCT）相比：

• 优势：[ABB 5SHY35L4520 5SXE10-0181 AC10272001R0101] 作为ABB原厂IGCT器件，在ABB中高压变频器中经过大量实际应用的验证，与ABB驱动系统的配合最为优化。IGCT技术本身在高压大电流应用中具有导通损耗低、可靠性高的优势，优于同等电压电流等级的IGBT模块。其平板压接式封装允许双面冷却，功率密度高，抗温度循环能力强，寿命更长。与Westcode的IGCT相比，ABB的IGCT在门极驱动集成度和系统优化方面更具优势。5SXE10-0181专用驱动板的优化设计，使得5SHY35L4520的性能得以充分发挥。

• 劣势：作为高端功率器件，[ABB 5SHY35L4520 5SXE10-0181 AC10272001R0101] 的价格较高，反映了其先进技术和可靠性能的附加价值。与IGBT模块相比，IGCT的驱动电路更复杂，对驱动板的要求更高，更换时需要同时考虑器件和驱动板的匹配。在开关频率要求特别高的应用中，IGBT可能更具优势。与Infineon、Mitsubishi等厂商的IGBT相比，IGCT的市场普及度较低，熟悉该技术的工程师相对较少。5SHY35L4520作为专用器件，主要用于ABB变频器，在其他品牌设备上的应用有限。

选型建议与注意事项

• 应用需求匹配：根据具体应用对电压、电流、开关频率的要求，选择合适等级的[ABB 5SHY35L4520] 器件。5SHY35L4520的具体电压、电流等级需与应用需求精确匹配，过大造成浪费，过小可能导致器件损坏。同时确认门极驱动板5SXE10-0181是否与器件版本匹配。

• 变频器型号确认：选型前必须确认您所使用的ABB变频器的具体型号和系列（ACS1000、ACS6000等），确保5SHY35L4520和5SXE10-0181与变频器功率单元的设计完全兼容。不同功率等级和电压等级的变频器可能使用不同规格的IGCT器件。查阅ABB的技术文档或咨询专业供应商是必要步骤。

• 备件编号核对：采购时务必核对完整的备件编号[ABB 5SHY35L4520 5SXE10-0181 AC10272001R0101]，包括所有型号标识。细微的字母或数字差异可能意味着不同的电压等级、电流等级或设计版本，错误的型号可能无法正常工作甚至损坏变频器。同时记录器件上的其他标识和序列号，便于日后追溯。

• 驱动板与器件的匹配：5SHY35L4520与5SXE10-0181门极驱动板是经过优化匹配的整体，更换时必须同时考虑两者的兼容性。不同版本的器件可能需要特定版本的驱动板，确保两者完美匹配，才能保证IGCT的可靠开关和变频器的稳定运行。

• 散热系统检查：在更换5SHY35L4520时，务必检查散热系统的状态，包括散热器表面平整度、导热硅脂的涂抹情况、冷却风扇或水冷系统的工作状态。良好的散热是保证IGCT长期可靠运行的关键。散热不良将导致器件过热损坏，缩短使用寿命。

• 安装工艺规范：IGCT的平板压接式安装需要特定的压力和精度，必须按照ABB的安装规范进行操作，使用专用工具，确保压接力均匀、压力值正确。安装不当可能导致接触电阻过大、局部过热或机械应力损坏。

• 环境条件评估：确保变频器安装位置的环境条件（温度、湿度、粉尘、腐蚀性气体、振动）在5SHY35L4520的允许范围内。对于恶劣环境，应采取相应的防护措施，如加强柜体密封、增加空调或热交换器、定期清洁等，延长器件使用寿命。

• 静电防护措施：[ABB 5SHY35L4520] 和5SXE10-0181驱动板包含精密电子元件，对静电放电敏感。在安装、拆卸、运输或存放过程中，务必采取严格的静电防护措施，如佩戴防静电手环、使用防静电工作台和包装袋等，避免静电损坏器件。

• 备件库存策略：鉴于[ABB 5SHY35L4520 5SXE10-0181 AC10272001R0101] 在ABB中高压变频器中的核心作用，建议用户建立关键备件库存。对于连续生产的关键设备，现货储备是确保故障时快速恢复、最大限度减少生产损失的最有效手段。同时记录器件的序列号和批次信息，便于日后质量追溯。
