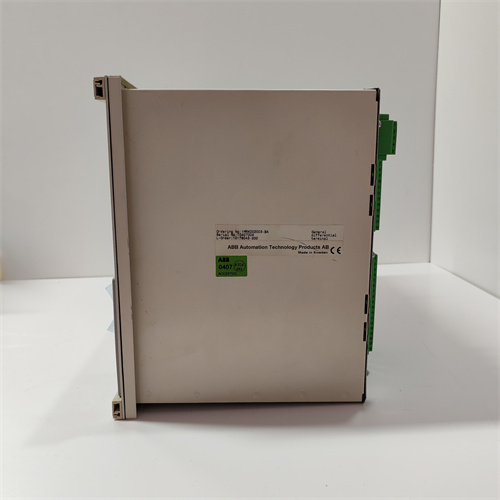

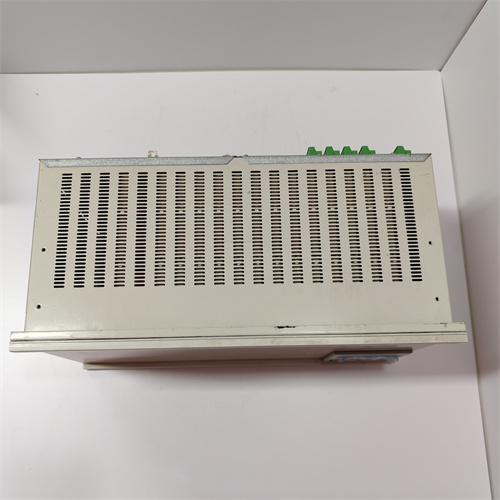

ABB RED521 1MRK002003-BA

产品概述与介绍

ABB RED521 1MRK002003-BA 是一款先进的线路差动保护终端，属于ABB广受赞誉的Relion® 产品系列中的 520 系列。该设备专为电力系统中重要输电线路的高速选择性保护而设计，提供完善的差动保护、距离保护以及集成自动化功能。ABB RED521 1MRK002003-BA 作为一款功能强大的智能电子设备（IED），能够满足现代电网对可靠性、速度和通信灵活性的严苛要求。

该 RED521 终端旨在应对变电站和发电厂恶劣的电磁环境和温度变化，采用坚固的设计，确保了长期运行的高可靠性。它将保护、控制、监测和通信功能集成于一体。使用 ABB RED521 1MRK002003-BA 能够确保电力线路的快速故障清除，提高电网稳定性，并通过其先进的自动化能力简化变电站的设计和运行。

技术参数

根据对ABB Relion® 520系列文档的分析，ABB RED521 1MRK002003-BA 具备以下关键特性：

• 设备类型：线路差动保护与控制终端。

• 主要功能：为输电线路提供主保护和后备保护，包括线路差动保护、距离保护、过流保护、自动重合闸等。

• 保护功能：

  • 分相电流差动保护，具有高灵敏度。

  • 多段式相间和接地距离保护。

  • 四段式方向过流保护。

  • 过电压/欠电压保护。

  • 自动重合闸功能。

  • 断路器失灵保护。

• 通信协议：支持 IEC 61850 变电站自动化标准，包括 GOOSE 报文传输，实现快速水平通信。同时支持 Modbus RTU 和 DNP3 协议。

• 输入/输出：

  • 多路模拟量输入，用于连接电流互感器（CT）和电压互感器（VT）。

  • 大量可配置的数字输入和数字输出（信号继电器/跳闸继电器）。

• 测量功能：高精度测量电流、电压、有功/无功功率、功率因数、频率和谐波。

• 故障录波：内置故障录波功能，记录故障前后的波形和数据，便于事后分析。

• 人机接口：前面板 LCD 显示屏和按键，用于本地监控、编程和事件查看。

• 安装方式：嵌入式面板安装，适用于开关柜和控制盘。

• 部件号：ABB RED521 1MRK002003-BA 是该特定型号和配置的完整订购代码。

优势与特点

ABB RED521 1MRK002003-BA 为电网保护和控制提供了多项关键优势：

• 高速线路保护：RED521 的核心优势是其光纤电流差动保护，可实现线路全长的高速、选择性跳闸，这对于维持高压电网的稳定性至关重要。

• 集成IEC 61850：对 IEC 61850 的本机支持，包括 GOOSE 通信，使 ABB RED521 1MRK002003-BA 能够无缝集成到现代数字化变电站中，实现设备间的快速信息共享和联锁。

• 强大的自诊断功能：该设备持续监控自身硬件和软件状态，任何内部故障都能及时发出警报，提高了系统的可用性和可靠性。

• 灵活的通信能力：除了支持 IEC 61850，还提供对 Modbus 和 DNP3 等传统协议的支持，确保了 RED521 能够与各种老旧和新型的变电站自动化系统进行通信。

• 用户友好的工程工具：通过ABB的 PCM600 工程工具进行配置和调试，该工具提供了直观的图形化界面，简化了保护装置的设定和维护工作。

主要行业应用案例

ABB RED521 1MRK002003-BA 广泛应用于电力系统的各个领域：

• 输电网络：作为高压和超高压输电线路（例如110kV、220kV、500kV线路）的主保护，确保电网故障的快速切除。

• 配电网：在复杂的环形配电网中，RED521 的差动保护功能可以实现精确的故障定位和隔离，提高供电可靠性。

• 发电厂：用于连接发电厂与电网的送出线路保护，确保发电机组的安全并网和脱网。

• 工业电网：在大型工业企业（如石化、冶金、矿业）的内部电网中，ABB RED521 1MRK002003-BA 用于保护关键的厂内输电线路。

• 可再生能源：在风电场和太阳能发电站的集电线路和送出线路保护中发挥重要作用。

与竞争对手的比较

在线路保护继电器市场，ABB的主要竞争对手包括西门子（SIPROTEC 5系列，如7SD87）、通用电气（GE，如D60）和施耐德电气（Schneider Electric，如MiCOM P54x）。

• ABB RED521 vs. 西门子 7SD87：两者都是顶级的线路差动保护装置。RED521 以其对 IEC 61850 的深入集成和强大的 Relion® 平台而著称，而西门子 5系列则以其模块化硬件著称。选择通常取决于特定电网公司的标准和已有设备生态。

• ABB RED521 vs. GE D60：GE的D60也是一个强有力的竞争对手。ABB RED521 1MRK002003-BA 通常被认为在用户界面和工程工具（PCM600）的易用性方面具有优势。

• ABB RED521 vs. 施耐德电气 MiCOM P54x：施耐德的P54x系列同样应用广泛。RED521 作为Relion®产品线的一部分，受益于ABB长期的技术积累和全球化的技术支持网络。

选型建议与注意事项

1. 系统兼容性：ABB RED521 1MRK002003-BA 针对特定的变电站自动化系统设计。在订购前，请确认其通信协议和功能与您现有的系统兼容。

2. CT/VT 参数匹配：确保装置的电流和电压输入额定值与现场电流互感器（CT）和电压互感器（VT）的二次侧参数（例如 1A 或 5A，100V 或 120V）完全匹配。

3. 保护定值整定：对 RED521 进行保护定值整定必须由具备资质的保护工程师根据详细的系统研究和线路参数进行，以确保选择性、灵敏性和速动性。

4. 通信网络配置：如果使用 IEC 61850 或 DNP3 协议，需要进行正确的网络配置（如 IP 地址、数据集定义等）。建议由熟悉这些协议的工程师完成。

5. 专业安装与调试：ABB RED521 1MRK002003-BA 的安装、接线和调试工作必须由具备高压电气安全资质并熟悉继电保护系统的专业人员执行。
