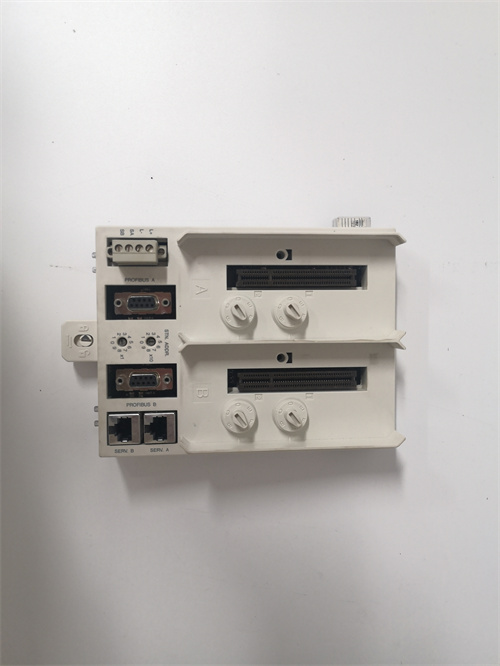

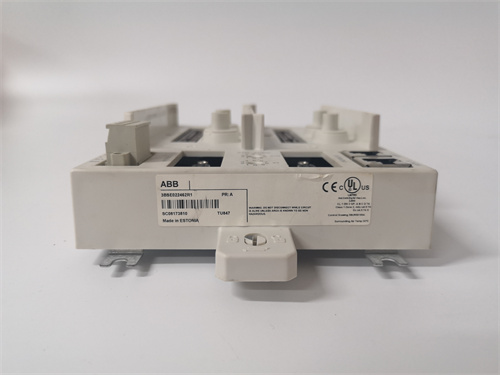

ABB TU847 3BSE022462R1

产品简介与概述

ABB TU847 3BSE022462R1 是一款由ABB公司生产的高性能数字量端子单元，属于S800 I/O系统的核心配件。该端子单元专门设计用于配合S800系列数字量I/O模块使用，为现场设备与控制模块之间提供可靠的电气连接接口。ABB TU847 3BSE022462R1 采用紧凑型设计，可直接安装在标准DIN导轨上，与S800 I/O模块配合构成完整的分布式I/O站点。

作为ABB分布式控制系统（DCS）和可编程逻辑控制器（PLC）系统中的关键连接组件，ABB TU847 3BSE022462R1 体现了ABB在工业自动化领域的专业技术与可靠品质。该端子单元提供清晰的接线端子排布、可靠的电气连接和全面的诊断指示，大大简化了现场布线工作。ABB TU847 3BSE022462R1 广泛应用于过程控制、工厂自动化和基础设施管理等各个领域，为工业自动化系统提供可靠的信号接口。

技术参数

ABB TU847 3BSE022462R1 数字量端子单元专为S800 I/O系统优化设计，其主要技术参数如下：

• 产品类型： 数字量端子单元

• 兼容模块： ABB S800系列数字量I/O模块（如DI810、DO810、DI820等）

• 通道数量： 16通道（适配16点数字量模块）

• 连接方式： 可插拔螺丝端子

• 接线规格： 支持0.2-2.5 mm²导线

• 额定电压： 24V DC

• 额定电流： 每通道最大2A，总电流受限

• 保护功能： 集成过流保护和浪涌抑制

• 诊断功能： 模块状态LED指示、通道状态指示

• 工作电压： 由S800 I/O模块通过背板连接器供电

• 功耗： <1W（典型值）

• 隔离： 通道对总线隔离

• 安装方式： DIN导轨安装（符合EN 50022标准）

• 外形尺寸： 标准S800端子单元尺寸

• 工作温度： -40°C至+70°C（工业扩展温度范围）

• 存储温度： -40°C至+85°C

• 湿度： 5%至95%非冷凝

• 防护等级： IP20（需安装于控制柜内）

• 认证： CE，UL，CSA，ATEX/IECEx（用于危险区域）

ABB TU847 3BSE022462R1 的高可靠性和全面保护功能使其成为工业现场信号连接的理想选择。

优势与特点

ABB TU847 3BSE022462R1 的主要优势在于其可靠的电气连接、清晰的接线标识和与S800 I/O模块的无缝集成。

1. 可靠的电气连接： ABB TU847 3BSE022462R1 采用高品质的螺丝端子，确保与现场导线的牢固连接。每个端子都有清晰的编号标识，与I/O模块通道一一对应，大大减少了接线错误。ABB TU847 3BSE022462R1 的可插拔设计允许在无需断开主接线的情况下更换I/O模块，提高了维护效率。

2. 集成保护功能： ABB TU847 3BSE022462R1 内置过流保护和浪涌抑制电路，有效防止现场接线错误或电气干扰对I/O模块造成的损害。这种保护功能显著提高了整个控制系统的可靠性和使用寿命，减少了因现场故障导致的停机时间。ABB TU847 3BSE022462R1 的保护设计是系统可靠运行的重要保障。

3. 清晰的诊断指示： ABB TU847 3BSE022462R1 前面板配备LED状态指示灯，可实时显示模块工作状态和通道状态。通过ABB TU847 3BSE022462R1 的诊断功能，操作员可以快速识别故障通道，大大简化了系统维护和故障排查过程。绿色LED指示电源正常，每个通道的独立LED显示输入/输出状态。

4. 宽温度范围适应性： ABB TU847 3BSE022462R1 支持-40°C至+70°C的宽工作温度范围，适用于各种恶劣环境条件，包括寒冷地区和高温工业场所。这种环境适应性使得ABB TU847 3BSE022462R1 成为户外安装和极端工况应用的理想选择。

5. 危险区域认证： ABB TU847 3BSE022462R1 通过ATEX和IECEx认证，可安装于Zone 2危险区域，满足石油化工、油气开采等行业的防爆要求。这使得ABB TU847 3BSE022462R1 能够在最苛刻的应用环境中安全可靠地工作。

6. 无缝S800系统集成： ABB TU847 3BSE022462R1 与S800 I/O模块通过背板连接器直接连接，无需额外布线。这种集成设计确保了信号传输的可靠性，同时简化了系统组装。ABB TU847 3BSE022462R1 与所有标准S800数字量I/O模块兼容，提供统一的接口标准。

7. DIN导轨快速安装： ABB TU847 3BSE022462R1 采用标准DIN导轨安装设计，可快速固定于控制柜内。模块的紧凑尺寸节省了宝贵的柜内空间，特别适合高密度I/O应用。

应用领域与实际案例

ABB TU847 3BSE022462R1 广泛应用于各类工业和基础设施自动化项目中。

• 石油化工行业： 在炼油厂和化工厂的控制系统中，ABB TU847 3BSE022462R1 用于连接现场开关、按钮和传感器信号。ABB TU847 3BSE022462R1 的ATEX认证使其可直接安装在Zone 2危险区域，简化了系统设计并降低了布线成本。ABB TU847 3BSE022462R1 的可靠保护功能确保了在恶劣化工环境中的长期稳定运行。

• 电力行业： 在火力发电厂和变电站的自动化系统中，ABB TU847 3BSE022462R1 广泛用于连接各种开关量信号，如断路器状态、隔离开关位置和设备报警信号。ABB TU847 3BSE022462R1 的宽工作温度范围和电磁兼容性能使其能够在发电机房和开关站等严苛环境中可靠工作。

• 水处理设施： 在市政和工业水处理厂，ABB TU847 3BSE022462R1 与S800 I/O模块配合使用，连接水泵状态、阀门位置、液位开关和流量开关信号。ABB TU847 3BSE022462R1 的防潮设计和可靠性能确保了水处理过程的连续稳定运行。

• 制药工业： 在符合GMP要求的制药生产线上，ABB TU847 3BSE022462R1 用于连接设备状态信号和安全联锁信号。其清晰的接线标识便于维护和验证，符合制药行业的规范要求。ABB TU847 3BSE022462R1 的高可靠性确保了关键工艺参数的安全监控。

• 食品饮料行业： 在食品加工和饮料灌装生产线中，ABB TU847 3BSE022462R1 用于连接光电传感器、接近开关和按钮信号。其坚固设计和IP20防护等级适用于食品工业的潮湿环境（安装于适当机柜内）。ABB TU847 3BSE022462R1 的快速接线设计简化了设备调试过程。

• 基础设施项目： 在机场、地铁、隧道和大型建筑物的楼宇自动化系统中，ABB TU847 3BSE022462R1 广泛用于连接照明控制、HVAC设备和安防系统的开关量信号。其紧凑设计和DIN导轨安装方式便于集成到各种控制柜中。

竞品对比

ABB TU847 3BSE022462R1 的主要竞争对手包括西门子的ET 200SP端子模块、艾默生的CSense系列端子板和菲尼克斯电气的各类I/O端子模块。

• 优势： ABB TU847 3BSE022462R1 与S800 I/O模块的无缝集成是其最大优势，确保了最佳的电气和机械兼容性。ABB TU847 3BSE022462R1 的宽工作温度范围和危险区域认证使其适用于更广泛的应用场景。ABB的全球服务网络和技术支持也是ABB TU847 3BSE022462R1 的重要优势。ABB TU847 3BSE022462R1 的可插拔设计简化了维护操作。

• 劣势： ABB TU847 3BSE022462R1 专为S800 I/O系统设计，不能直接用于其他品牌的I/O系统。相比一些通用端子板，ABB TU847 3BSE022462R1 的价格可能较高，反映了其专业设计和品牌价值。

选型建议与注意事项

在选择和使用 ABB TU847 3BSE022462R1 时，请考虑以下几点：

1. I/O模块兼容性确认： ABB TU847 3BSE022462R1 需要与特定的S800数字量I/O模块配合使用。在选型前，请确认您的I/O模块型号（如DI810、DO810等）与ABB TU847 3BSE022462R1 兼容，确保正确配合工作。

2. 通道数量匹配： ABB TU847 3BSE022462R1 设计用于16通道数字量模块。确认您的I/O模块通道数为16，确保完美匹配。使用通道数不匹配的端子单元可能导致连接问题。

3. 现场设备类型考虑： 根据连接的现场设备类型选择合适的ABB TU847 3BSE022462R1 型号。对于不同信号类型（数字量输入、数字量输出），可能需要不同配置的端子单元。

4. 环境条件评估： 根据安装环境的温度、湿度和危险等级选择合适的ABB TU847 3BSE022462R1 型号。对于户外安装或恶劣环境，确保选择宽温度范围和适当防护等级的型号。

5. 电流负载确认： 在连接大电流负载时，确认ABB TU847 3BSE022462R1 的额定电流是否满足要求。每通道最大2A，但总电流受端子单元和I/O模块限制。

6. 备件策略： 对于关键应用，建议在库存中保留备用ABB TU847 3BSE022462R1 端子单元，以便在故障时快速更换，最小化系统停机时间。

安全注意事项： ABB TU847 3BSE022462R1 作为控制系统的现场接口，其安装和维护必须遵循相关安全规范：

• 所有安装、接线和拆卸工作必须由经过培训的合格人员完成

• 在危险区域（防爆区）安装时，必须遵循相应的安装规范和安全要求

• 安装前确保系统电源已断开，避免触电风险

• 不要超过ABB TU847 3BSE022462R1 的额定电压和电流，以免损坏设备

• 确保所有接线牢固可靠，防止松脱导致的测量错误或安全风险

• 保持ABB TU847 3BSE022462R1 和控制柜的清洁干燥，避免导电污染物导致的短路

• 定期检查ABB TU847 3BSE022462R1 的状态指示灯，及时发现并处理异常情况

• 遵循ABB提供的安装手册和产品文档中的所有安全指导
