ABB 5SHX2645L0004 3BHL000389P0104 3BHB003154R0101 5SXE04-0150/GVC707AE01

产品概述与介绍

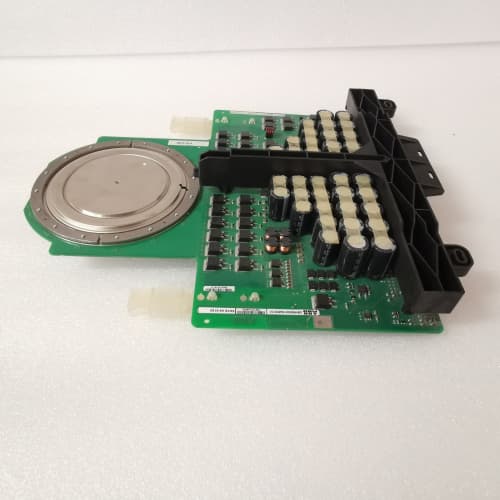

这一组型号 ABB 5SHX2645L0004 3BHL000389P0104 3BHB003154R0101 5SXE04-0150/GVC707AE01 代表了ABB高性能电力电子系统中的一套核心组件，很可能用于ACS 6000/ACS 5000系列中压变频驱动装置，或UNITROL系列同步发电机励磁系统。其中，5SHX2645L0004 很可能是一个大功率IGCT（集成门极换流晶闸管）模块，是变频器或励磁系统的功率部分核心；而 3BHL000389P0104、3BHB003154R0101 和 5SXE04-0150/GVC707AE01 则很可能是与该功率模块配套的控制板、门极驱动板或接口板。

ABB 5SHX2645L0004 作为功率模块，负责将直流电转换为交流电以驱动电机，或将交流电转换为直流电。而配套的电子板卡则负责接收来自上层控制器的指令，生成精确的脉冲信号，并对功率模块的状态进行监测和保护。这一整套组件专为在严苛的工业环境（如钢厂、矿山、油气管道、发电站）中连续、可靠运行而设计，要求能够承受高电压、大电流、高温、振动和电磁干扰。

技术参数

根据ABB大功率电力电子设备的典型特性，这一组部件可能具备以下特性：

• 设备类型：大功率电力电子系统核心组件套件，包括功率模块和控制板卡。

• 系统兼容性：专为特定的ABB平台设计，如 ACS 6000 中压变频器或 UNITROL 6800 励磁系统。

• 主要部件：

  • 5SHX2645L0004：大功率 IGCT 模块。它是系统的功率执行单元，直接承受高电压、通过大电流。其参数包括：

    • 电压等级：数千伏（如 4500V 或 5500V）。

    • 电流等级：数千安培。

    • 开关频率：适合于中压变频器的典型开关频率。

  • 3BHL000389P0104 / 3BHB003154R0101 / 5SXE04-0150/GVC707AE01：这些是配套的电子板卡，可能包括：

    • 门极驱动板：接收来自控制板的PWM脉冲，对其进行功率放大和隔离后，精确驱动 IGCT 的导通和关断。

    • 控制接口板：连接主控制单元与功率单元，进行信号转换和隔离。

    • 监测保护板：实时监测 IGCT 的电压、电流、温度等参数，并在异常时提供保护。

• 冷却方式：通常采用水冷或强制风冷，以确保在高功率运行时的散热。

• 安装方式：安装在变频器或励磁柜的功率单元中。

• 部件号：这一组部件号共同定义了该功率单元中从控制到功率执行的完整组件。

优势与特点

这一整套ABB核心组件为高端电力电子系统提供了关键优势：

• 高度集成的功率与控制解决方案：5SHX2645L0004 功率模块与其专用的控制板卡 3BHL000389P0104、3BHB003154R0101 等完美匹配，确保了信号传输的同步性和完整性，实现了对高功率的精确控制。

• 高可靠性与长寿命：采用最先进的功率半导体技术和工业级电子元件，经过严格筛选和老化测试，确保这一套件能够在恶劣环境下为数万小时连续运行提供保障。

• 优化的开关特性：ABB 的 IGCT 技术与其门极驱动电路深度结合，实现了低开关损耗和优异的动态性能，提高了整个系统的效率。

• 全面的保护功能：配套的控制板卡集成了对 IGCT 的过压、过流、di/dt、dv/dt 以及过热保护，有效防止功率模块在故障条件下损坏。

• 与ABB系统无缝集成：作为原生组件，这套核心部件与ABB驱动或励磁系统的其他部分（如主控单元、Crowbar保护单元、软件）完美配合，确保了系统诊断的全面性和控制策略的精确执行。

主要行业应用案例

这一套ABB核心组件广泛应用于需要超大功率传动或精确励磁控制的关键领域：

• 金属与矿业：在大型轧钢机、矿井提升机中，ACS 6000 变频器驱动着数千千瓦的大功率电机。其中的 5SHX2645L0004 IGCT 模块和配套板卡正是将电能精确转换为机械能的核心，决定了轧制力的精确控制和提升系统的平稳运行。

• 油气与能源：在天然气长输管线的压缩机站，变频驱动系统中的这一套核心组件负责精确调节压缩机转速，保障天然气的稳定输送。

• 发电与电网：在大型发电厂的励磁系统（UNITROL）中，这一套件可能负责将励磁电流精确地送入发电机转子，以维持发电机端电压稳定和电网的动态稳定性。

• 船舶与海工：在船舶电力推进系统中，这一套核心组件确保了主推进电机在各种海况下的可靠和精确控制。

与竞争对手的比较

在大功率IGCT和中压变频控制市场，ABB的主要竞争对手包括西门子（Siemens，如SINAMICS系列）和GE（如EX2100励磁系统）。

• ABB 5SHX2645L0004 套件 vs. 西门子同类IGCT模块及驱动：两者都是为自家顶级驱动系统设计的高端组件。ABB 是其IGCT技术的原创者之一，其功率模块与驱动板卡的协同设计在开关特性和可靠性方面具有独特优势。

• ABB 5SHX2645L0004 套件 vs. 基于IGBT的中压变频方案：对于某些电压和功率等级，IGBT方案也是可行的。5SHX2645L0004 所代表的 IGCT 方案，在更高电压和功率等级下，通常具有更低的损耗和更高的可靠性。

• 与通用功率模块的比较：5SHX2645L0004 这类专用功率模块，其性能、封装和电气参数是针对特定ABB系统优化设计的，无法与通用功率模块互换。

选型建议与注意事项

1. 精确匹配：这一组部件号是相互关联的。在更换或采购备件前，必须从现有设备的备件清单或模块标签上精确确认所有这些编号，并与系统版本、功率单元型号等信息进行核对，确保它们组成一个完整且匹配的套件。

2. 来源可靠：由于此类套件技术含量高，且对系统可靠性至关重要，建议从ABB或其授权的正规渠道采购原装正品，避免使用未经测试的二手或假冒产品。

3. 专业安装与调试：更换大功率IGCT模块及其配套板卡，需要由受过ABB相关产品培训、具备高压电气安全资质的专业工程师执行。安装过程需要严格控制扭矩和清洁度，并可能需要进行特定的参数校正和功能测试。

4. 防静电保护（ESD）：配套的控制板卡包含敏感的静电敏感器件。在操作过程中，必须严格遵守静电防护措施，例如佩戴接地腕带、使用防静电包装等。

5. 保存记录：对这一套核心组件的任何更换操作，都应在设备维护记录中详细记载，包括更换日期、操作人员、来源和新模块的序列号等信息，以便于后期的故障追踪和设备生命周期管理。
