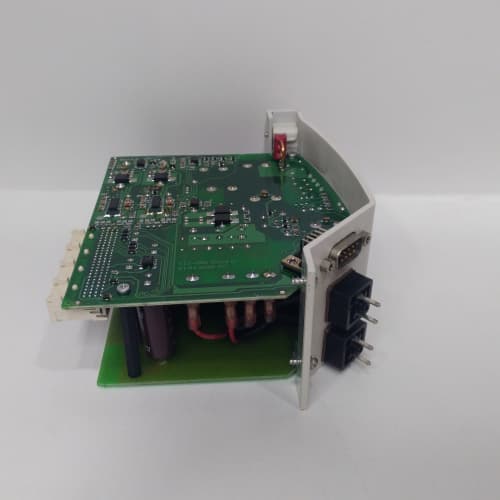

ABB SD802F

产品简介与概述

ABB SD802F 是一款由ABB公司生产的高性能电源模块，属于ABB Procontrol和Symphony系列控制系统的重要组成部分。该模块为控制系统中的各种电子设备提供稳定可靠的直流电源，确保系统在工业环境中的连续稳定运行。ABB SD802F 采用先进的开关电源技术，具有高效率、宽输入电压范围和全面的保护功能，设计用于满足各种工业应用对电源的严格要求。

作为ABB Procontrol系列控制系统的关键电源组件，ABB SD802F 体现了ABB在工业电子和电力电子领域的深厚技术积累。该电源模块设计用于24/7连续运行的工业环境，能够承受电网波动、瞬时掉电和工业现场的恶劣条件。ABB SD802F 为ABB控制系统及其他工业设备提供可靠的“动力心脏”，广泛应用于电力、石油化工、冶金和造纸等过程工业领域。

技术参数

ABB SD802F 电源模块采用工业级设计，其主要技术参数如下：

• 产品类型： 电源模块

• 兼容系统： ABB Procontrol和Symphony系列控制系统

• 输入电压： 通用输入范围：100-240V AC，50/60Hz

• 输出电压： 多路直流输出（+5V， +15V， -15V， +24V等）

• 输出电流： 根据各路输出而定，满足Procontrol系统需求

• 输出功率： 根据具体型号，通常为100-300W范围

• 效率： >85%（典型值），减少热量产生

• 保护功能：

  • 过压保护（OVP）

  • 过流保护（OCP）

  • 短路保护（SCP）

  • 过热保护（OTP）

• 保持时间： 至少20ms，防止瞬时掉电影响

• 隔离： 输入对输出隔离，保障操作安全

• 指示： 前面板LED指示电源正常和故障状态

• 冷却： 自然对流冷却或强制风冷

• 安装方式： 安装在Procontrol系统机架中

• 工作温度： 0°C至+55°C

• 存储温度： -40°C至+70°C

• 湿度： 5%至95%非冷凝

• 认证： CE，符合相关工业标准

ABB SD802F 为ABB Procontrol控制系统提供稳定可靠的电源保障。

优势与特点

ABB SD802F 的主要优势在于其多路输出能力、高可靠性和与Procontrol系统的无缝集成。

1. 多路输出设计： ABB SD802F 提供多路直流输出，包括+5V、+15V、-15V和+24V等，满足ABB Procontrol控制系统中各种模块的不同电源需求。这种多路输出设计简化了系统电源配置，无需多个单路电源模块，提高了系统集成度。ABB SD802F 的多路输出是其作为系统电源的核心优势。

2. 高可靠性工业设计： ABB SD802F 采用工业级元器件和严格的制造工艺，确保在恶劣工业环境中长期稳定运行。该电源模块经过严格的老化测试和品质检验，能够承受振动、温度变化和电磁干扰的考验。ABB SD802F 的高可靠性是Procontrol控制系统连续运行的基础保障。

3. 全面的保护功能： ABB SD802F 集成了多种保护电路，包括过压保护、过流保护、短路保护和过热保护。当检测到异常情况时，电源模块会自动切断输出或限制电流，防止损坏自身和连接的Procontrol模块。ABB SD802F 的保护功能大大增强了整个控制系统的可靠性和安全性。

4. 快速响应和保持时间： ABB SD802F 具有快速的动态响应能力，能够在负载突变时保持输出电压稳定。至少20ms的保持时间确保在电网瞬时掉电时，Procontrol控制系统有足够时间保存关键数据并安全停机，防止数据丢失或控制错误。ABB SD802F 的这一特性对于过程工业等关键应用尤为重要。

5. 状态指示功能： ABB SD802F 前面板配备LED指示灯，实时显示电源正常和故障状态。这些直观的指示使维护人员能够快速判断电源工作状况，无需额外测试设备，大大简化了故障排查过程。

6. 无缝Procontrol系统集成： ABB SD802F 作为ABB Procontrol系统的原生组件，与Procontrol控制器和I/O模块完美匹配，确保机械和电气连接的可靠性。模块插入机架后自动连接到系统背板，为所有模块提供稳定的电力分配。

7. 高效率低发热： ABB SD802F 采用先进的开关电源拓扑，效率高达85%以上，减少了电能浪费和热量产生。低发热特性降低了对控制柜散热的要求，允许在更紧凑的空间内安装，同时延长了电源本身和附近电子元件的寿命。

8. 宽输入电压范围： ABB SD802F 支持100-240V AC的宽范围输入电压，自动适应不同国家和地区的电网标准。这一特性简化了设备出口和国际项目的电源配置，减少了因电源规格不符导致的安装问题。

应用领域与实际案例

ABB SD802F 广泛应用于各类过程工业领域中的ABB Procontrol控制系统。

• 电力行业： 在火力发电厂和燃气轮机控制系统中，ABB SD802F 为Procontrol控制系统提供稳定电源，确保发电机组在各种工况下的安全可靠运行。ABB SD802F 的高可靠性对于维持发电机组连续运行至关重要。ABB SD802F 在电力行业的应用充分证明了其价值。

• 石油化工： 在炼油厂和化工厂中，ABB SD802F 为Procontrol控制系统供电，执行蒸馏塔、反应器和分离过程的控制策略。ABB SD802F 的稳定性能确保了关键过程控制系统的连续运行，保证了产品质量和生产安全。

• 冶金行业： 在钢铁生产过程中，ABB SD802F 用于轧钢控制系统的电源供应，确保轧机控制系统的稳定运行。ABB SD802F 的坚固设计适应了冶金行业的恶劣环境。

• 造纸行业： 在造纸机的控制系统中，ABB SD802F 为Procontrol控制系统提供电源，管理速度控制、张力控制和水分控制等复杂功能。ABB SD802F 的可靠电源供应确保了造纸过程的稳定和产品质量。

• 水处理设施： 在大型市政水处理厂中，ABB SD802F 为Procontrol控制系统供电，控制过滤、加药和消毒过程，确保供水安全和环保达标。

• 制药行业： 在符合GMP要求的制药生产线上，ABB SD802F 为Procontrol控制系统提供稳定电源，确保批处理过程的精确控制和产品质量一致性。

竞品对比

ABB SD802F 的主要竞争对手包括其他主流自动化厂商的电源模块，如西门子的PS系列电源、艾默生的DeltaV系列电源和霍尼韦尔的C300电源模块。

• 优势： ABB SD802F 与ABB Procontrol系统的无缝集成是其最大优势，确保了最佳的兼容性和性能表现。ABB在电源技术和过程控制领域的深厚经验体现在ABB SD802F 的设计中，其可靠性和性能经过大量工业应用的验证。ABB SD802F 的多路输出设计专门针对Procontrol系统的需求优化。

• 劣势： ABB SD802F 专为ABB Procontrol系统设计，不能直接用于其他品牌的DCS系统。Procontrol平台是成熟产品线，随着ABB向新一代系统过渡，ABB SD802F 的备件供应可能逐渐受限。

选型建议与注意事项

在选择和使用 ABB SD802F 时，请考虑以下几点：

1. 系统兼容性确认： ABB SD802F 专为ABB Procontrol和Symphony系列控制系统设计。在选型前，请确认您的控制系统型号和版本与模块兼容。

2. 电源需求计算： 计算Procontrol系统中所有模块的总功耗，确保ABB SD802F 的输出容量满足系统需求，并留有一定余量。

3. 输入电压配置： 确认安装现场的电源电压在ABB SD802F 的输入范围内，确保电源质量符合要求，避免频繁的电压波动。

4. 散热条件评估： 根据所选ABB SD802F 的冷却方式，确保控制柜内有足够的通风空间和气流。避免将电源安装在热源附近或密闭空间中。

5. 备件策略： 对于关键应用，建议库存备用ABB SD802F 模块，以最小化故障时的停机时间。考虑到Procontrol系统的历史，备件供应应提前规划。

6. 专业维护： ABB SD802F 的安装和维护应由熟悉ABB系统的合格人员完成，确保系统安全和正确操作。

安全注意事项： ABB SD802F 涉及高压电源，其安装和维护必须遵循严格的安全规范：

• 所有安装、配置和维护工作必须由经过培训的合格人员完成

• 在操作ABB SD802F 和相关设备前，遵守工厂的安全规程和锁定/挂牌程序

• 注意电源模块内部电容可能存储危险电压，断电后需等待充分放电

• 确保电源模块正确接地，符合电气规范要求

• 不要超过ABB SD802F 的额定输出功率

• 使用合适规格的导线和过流保护装置

• 定期检查冷却系统工作状态，确保散热良好

• 遵循ABB官方文档中的所有安全指导
