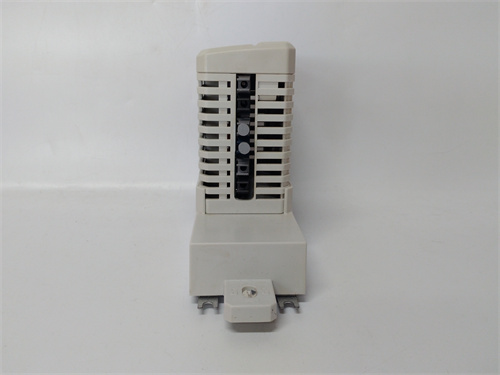

ABB CI858

产品描述

ABB CI858 是ABB Ability™ System 800xA分布式控制系统（DCS）中一款核心的通信接口模块，属于AF100系列产品。该模块专门设计用于实现AC 800M系列控制器与AF100现场总线网络之间的无缝连接。AF100是一种基于RS-485的、高可靠性的现场总线协议，广泛应用于过程工业中，用于连接各种现场设备、子控制系统和I/O站。ABB CI858 作为控制器与这一通信网络的桥梁，负责处理复杂的总线协议转换、数据交换和网络管理任务，确保控制层与现场层之间的数据流高效、稳定、可靠。其紧凑的模块化设计使其能够直接安装在控制器基板上，无需额外的机架或电源，极大地简化了系统架构。

产品参数

• 品牌：ABB

• 型号：[ABB CI858]（请在此处插入您的产品链接）

• 产品系列：AF100 通信接口

• 类型：现场总线主站通信模块

• 支持的协议：AF100 (基于RS-485)

• 兼容控制器：AC 800M 系列控制器（如PM851/PM856/PM860等）

• 接口：1个 AF100 总线接口 (RJ-45连接器)

• 传输速率：1.5 Mbit/s

• 总线拓扑：总线型，支持分支线

• 最大站点数：每个AF100网段最多可连接 32 个从站设备

• 传输距离：最长 1300 米（取决于电缆类型和速率）

• 供电：由AC 800M控制器基板直接供电，无需外部电源

• 功耗：典型值 < 2W

• 防护等级：IP20 (适用于控制柜内安装)

• 认证：CE, UL, CSA, GOST-R 等

优势特点

1. 无缝集成：[ABB CI858] 专为AC 800M控制器设计，可直接插在控制器的基板上，与控制器形成物理和电气上的无缝连接。在软件层面，它通过ABB的Control Builder编程工具进行配置，其硬件和驱动被系统自动识别，用户只需进行简单的总线参数设置即可完成集成，极大简化了工程组态工作。

2. 高可靠性：AF100总线技术以其在工业环境中的高可靠性而著称。ABB CI858 继承了这一优点，采用差分信号传输和可靠的电气隔离设计，能够有效抵御工业现场常见的电磁干扰，确保在长距离传输和恶劣环境中数据的完整性。这对于连续性生产过程至关重要的流程工业来说，是确保系统稳定运行的关键。

3. 长距离通信能力：凭借其1.5 Mbit/s的传输速率和最长可达1300米的传输距离，ABB CI858 使得控制室与分布在广阔厂区的现场I/O站、驱动装置或智能仪表之间的远程通信变得简单可靠。这大大减少了现场布线成本，特别适合大型联合工厂、管线输送和水利设施等应用。

4. 扩展能力强：一个AF100总线上最多可挂接32个从站设备，包括ABB的S800 I/O站、S100 I/O站、变频器、以及支持AF100协议的第三方设备。通过使用ABB CI858，用户可以根据工艺需求灵活扩展I/O点数和控制功能，而无需增加控制器或复杂的网络设备。

5. 降低维护成本：模块本身具备完善的自诊断功能，其状态可以通过控制器或上位操作员站进行监控。当总线出现异常时，ABB CI858 能够快速定位故障点（如短路、断路、站点故障），并提供清晰的诊断信息，帮助维护人员迅速排查问题，有效缩短系统停机时间。

应用领域与应用案例

• 应用领域：

  • 石油天然气：油田开采、长输管线监控、炼油厂过程控制。

  • 化工行业：化工厂、石化装置的分布式I/O采集与控制。

  • 电力行业：火电厂辅控系统（水处理、输煤除灰）、燃气轮机控制。

  • 冶金行业：高炉、轧钢生产线辅助设备的监控。

  • 造纸行业：纸浆生产、造纸机过程控制。

• 应用案例：

  • 案例一：大型炼油厂分布式I/O改造
    在某炼油厂的焦化装置改造项目中，主控制室距离现场装置较远。工程师选用了 [ABB CI858] 模块作为AC 800M控制器的主站，通过AF100总线连接分布在装置区的多个远程S800 I/O站。ABB CI858 稳定可靠的长距离通信能力，确保了数百个温度、压力信号实时准确地传输至控制器，实现了对焦化塔的精准控制，大幅降低了布线成本和施工难度。

  • 案例二：长输管道泵站监控系统
    在一条跨国原油管道的中间泵站，采用了基于AC 800M控制器和ABB CI858的监控系统。ABB CI858通过AF100总线连接各个泵单元的变频器和压力监测仪表。其强大的抗干扰能力保障了在强电磁环境下数据的准确无误，确保了泵站能够根据调度指令自动调节输油压力，实现了泵站无人化或少人化值守，提高了管道输送的安全性。

竞品对比

与市场上同类DCS通信模块（如Siemens ET 200M的IM 153-2接口模块在PROFIBUS-DP中的应用，或Emerson DeltaV的H1总线接口模块）相比：

• 优势：[ABB CI858] 作为ABB 800xA系统原生的AF100主站模块，与AC 800M控制器的集成度最高，配置和使用最为便捷。AF100总线在长距离通信和抗干扰能力方面表现出色，尤其适合流程工业中大范围、分布式的应用场景。与PROFIBUS-DP相比，AF100在极长距离应用中无需中继器即可达到1300米。

• 劣势：AF100总线主要应用于ABB系统中，生态相对封闭，对于希望集成大量非ABB、且不支持AF100协议的第三方设备，可能需要额外的网关或协议转换器，增加了系统复杂性和成本。与开放的PROFIBUS-DP或PROFINET相比，其设备选择范围相对有限。

选型建议与注意事项

• 选型建议：

  1. 确认控制器兼容性：在订购 [ABB CI858] 前，务必确认您的AC 800M控制器型号和固件版本是否支持该模块。同时检查控制器基板上是否有空闲的通信模块插槽。

  2. 计算总线负载：根据连接在AF100总线上从站设备的数量和类型，估算总线负载率。确保总线上所有设备的通信数据量总和不超过ABB CI858和总线的处理能力，以保证通信的实时性。

  3. 规划网络拓扑：合理规划AF100总线的布线路径，遵循总线型拓扑原则，避免星型连接。计算好传输距离，如超过最大距离需考虑增加中继器。

  4. 选择合适电缆：必须使用符合ABB技术规范（如阻抗、电容等参数）的专用RS-485总线电缆，以保证通信质量和可靠性。

• 注意事项：

  • 安装、接线和配置工作必须由经过ABB培训的合格自动化工程师执行，并严格遵守安全规范。

  • ABB CI858 是静电敏感设备，在操作前应采取适当的防静电措施。

  • 进行任何接线操作前，务必切断相关控制器的电源。

  • AF100总线必须在两端安装终端电阻，以防止信号反射。终端电阻的连接方式请参考ABB官方手册。

  • 布线时应将AF100总线电缆与动力电缆、变频器输出电缆等强干扰源保持安全距离（建议至少30厘米），并确保屏蔽层单端接地良好。

  • 为确保产品品质和享受原厂技术支持，请通过ABB官方授权的渠道商或合作伙伴采购正品ABB CI858。
