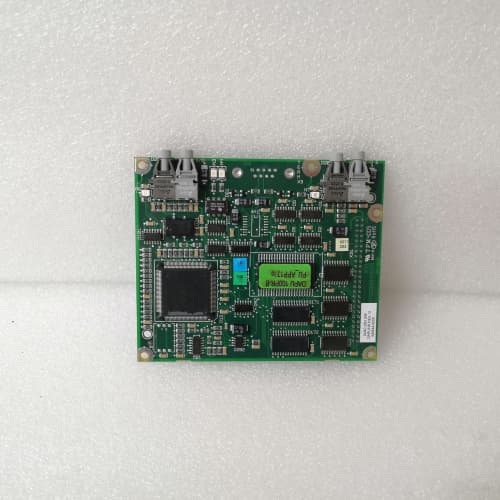

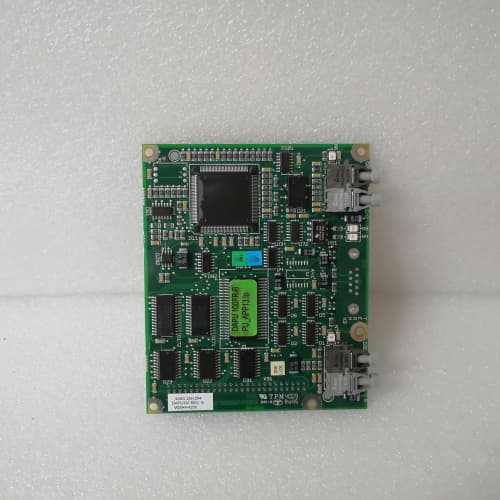

ABB 3ASC25H204 DAPU100

产品描述

ABB 3ASC25H204 DAPU100 是ABB集团生产的一款高性能、高可靠性的专用控制接口模块，主要应用于ABB的工业传动系统和机器人控制系统中。具体而言，ABB 3ASC25H204 DAPU100 通常指代的是DAPU100数字量输入/输出接口单元，是ABB传动控制平台中的关键组件。该模块负责处理控制器与外部设备之间的数字信号交换，包括采集来自现场按钮、限位开关、继电器触点等设备的开关量状态，以及向接触器、指示灯、电磁阀等执行机构输出控制指令。作为ABB传动控制系统（如ACS6000、ACS5000中压变频器）或机器人控制系统（如IRC5）的一部分，ABB 3ASC25H204 DAPU100 以其坚固耐用的设计、快速的响应能力和高度的可靠性，确保了在恶劣工业环境中对功率单元和外部设备的精确控制，是实现复杂传动控制逻辑和自动化流程不可或缺的接口组件。

产品参数

• 品牌：ABB

• 型号：[ABB 3ASC25H204 DAPU100]（请在此处插入您的产品链接）

• 订货号：3ASC25H204

• 产品名称：DAPU100 数字量输入/输出接口单元

• 产品系列：ABB 传动控制系统 / 机器人控制系统

• 类型：数字量输入/输出接口模块

• 输入通道数：通常为 16 通道 或 32 通道（具体取决于版本）

• 输出通道数：通常为 16 通道 或 32 通道（具体取决于版本）

• 输入电压：24V DC（典型值，支持逻辑“0”和“1”电平判断）

• 输出电压：24V DC（晶体管输出，源型或漏型）

• 输出电流：每通道最大 0.5A - 1A（具体需参考手册）

• 隔离：光耦隔离（输入/输出通道与系统逻辑之间）

• 响应时间：通常 < 1ms

• 状态指示：每个通道均带有LED状态指示灯

• 通信接口：通过专用背板总线或光纤接口与主控制器（如AMC， COU）连接

• 工作温度：0°C 至 +55°C（可能提供宽温版本）

• 安装方式：专用控制机架插槽安装

• 认证：CE, UL, CSA 等

优势特点

1. 高可靠性与工业级设计：[ABB 3ASC25H204 DAPU100] 采用ABB一贯的高质量标准设计和制造，选用工业级电子元器件，能够耐受工业环境中常见的振动、冲击和电磁干扰。其电路板通常经过特殊涂层处理，以抵抗粉尘和湿气的侵蚀，确保在恶劣工况下的长期稳定运行，这对于连续生产的工业传动系统至关重要。

2. 快速响应能力：该模块的数字量输入和输出通道均具有毫秒级的快速响应时间，能够实时捕捉现场设备的瞬态状态变化，并快速输出控制指令。这对于需要精确时序控制的传动应用（如轧钢机的咬钢抛钢控制、矿井提升机的速度给定）尤其重要，确保了系统的动态性能和控制的精确性。

3. 完备的诊断功能：ABB 3ASC25H204 DAPU100 配备了每个通道独立的LED状态指示灯，使现场维护人员能够直观地判断信号的输入/输出状态，快速定位故障点（是PLC无输出，还是外部负载问题）。同时，模块可通过背板总线向主控制器报告其健康状况和通道状态，支持通过上位机或传动控制面板进行远程监控和诊断，大大简化了故障排查过程。

4. 电气隔离保护：模块的所有输入和输出通道均通过光耦与内部逻辑电路实现电气隔离。这种设计有效地将外部现场可能出现的电压浪涌、短路等电气故障隔离在模块外部，保护了昂贵的主控制器和背板电路，提高了整个系统的安全性和可靠性。

5. 与ABB传动系统无缝集成：作为ABB传动控制平台的专用模块，[ABB 3ASC25H204 DAPU100] 在机械尺寸、电气接口和通信协议上与ABB的中压变频器（如ACS6000）、直流驱动器和机器人控制器完美匹配。用户可以通过ABB专用的工程工具（如DriveWindow或RobotStudio）轻松完成模块的配置、监控和诊断，实现即插即用，简化了系统集成和调试工作。

应用领域与应用案例

• 应用领域：

  • 冶金行业：轧钢机主传动、卷取机控制、炉前辊道控制。

  • 矿山行业：矿井提升机、带式输送机、破碎机驱动控制。

  • 电力行业：大型电厂辅机传动（如磨煤机、给水泵）、变频启动装置（VFD）。

  • 船舶与海工：电力推进系统、甲板机械驱动控制。

  • 工业机器人：机器人控制柜与外围设备（如安全门、光栅、抓手）的接口。

• 应用案例：

  • 案例一：热连轧机主传动控制系统
    在某钢铁厂的热连轧生产线升级改造中，工程师采用了基于 [ABB 3ASC25H204 DAPU100] 的ACS6000中压变频驱动系统。该模块负责采集轧机入口/出口操作台的“急停”、“点动”、“速度给定切换”等开关量信号，并向轧机辊道接触器、液压站电磁阀输出控制指令。其快速响应和高度可靠性，确保了在高速轧制过程中，控制指令能够准确、及时地执行，保障了生产的连续性和安全性。

  • 案例二：矿井提升机安全控制回路
    在某金属矿的深井提升机控制系统中，ABB 3ASC25H204 DAPU100 被用于连接所有安全回路的输入信号，包括过卷开关、松绳保护、闸瓦磨损开关等。同时，其输出通道控制安全制动电磁阀和报警指示。一旦任何安全开关动作，模块能够通过其快速输入捕捉功能，在毫秒级内通知控制器执行紧急制动，并通过诊断功能在操作面板上精确定位故障源，为矿山提升安全提供了关键保障。

竞品对比

与市场上同等级的高性能传动控制I/O模块（如Siemens的S7-400用于传动控制的专用FM模块、Rockwell的DriveLogix系列I/O等）相比：

• 优势：[ABB 3ASC25H204 DAPU100] 作为ABB传动系统（特别是ACS6000等中压传动）的原生I/O单元，与ABB传动控制器（如AMC， AMC3）的集成度最高，通信延迟最低，实时性最优。其在恶劣工业环境中的坚固性和可靠性已经过数十年全球范围的应用验证，享有很高的声誉。

• 劣势：该模块主要面向ABB传动和机器人生态系统，通用性有限，无法直接用于其他品牌的传动系统或通用PLC平台。相对于一些新一代的全数字化I/O模块，其诊断信息的丰富程度和智能化程度可能相对基础。价格方面，作为专用模块，通常高于通用I/O模块。

选型建议与注意事项

• 选型建议：

  1. 确认系统兼容性：在订购 [ABB 3ASC25H204 DAPU100] 前，必须确认您的控制系统是ABB的特定传动系列（如ACS6000）或机器人系列（如IRC5），并核对主控制器型号和固件版本是否支持该DAPU100模块。

  2. 核对I/O点数和类型：详细统计需要接入的数字量输入和输出信号的点数、电压类型（24V DC还是110V AC）、信号类型（源型/漏型），确保所选模块的规格满足现场所有设备的需求。

  3. 核算负载电流：对于输出通道，仔细计算每个通道驱动的负载（如继电器、接触器线圈）的额定电流，确保不超过模块的每点最大输出电流和总电流限制。必要时需外接中间继电器进行功率放大。

  4. 检查机架槽位：确认控制机架中有空闲的、与ABB 3ASC25H204 DAPU100相匹配的插槽位置，并确保电源模块容量足够支持新增模块的功耗。

• 注意事项：

  • 安装、接线、配置和维护工作必须由经过ABB培训、具备高压传动或机器人系统专业知识的资深工程师执行，严格遵守安全规程。

  • 模块对静电敏感，操作前务必做好防静电措施。

  • 进行任何插拔操作前，务必确认整个控制系统已完全断电，并遵循ABB规定的上电/断电顺序。传动系统中通常存在高压危险，需格外谨慎。

  • 接线时，务必严格按照ABB 3ASC25H204 DAPU100的产品手册和电气原理图进行，确保信号线连接正确，特别是安全回路的接线必须绝对可靠。输入/输出线缆应与动力电缆分开敷设。

  • 对于感性负载（如接触器、继电器线圈），必须在负载两端反向并联续流二极管（直流负载）或阻容吸收电路（交流负载），以保护输出晶体管免受关断时产生的反向电动势损坏。

  • 为确保产品品质和获得准确的技术支持与售后服务，请务必通过ABB官方授权的渠道或核心合作伙伴采购正品ABB 3ASC25H204 DAPU100。
