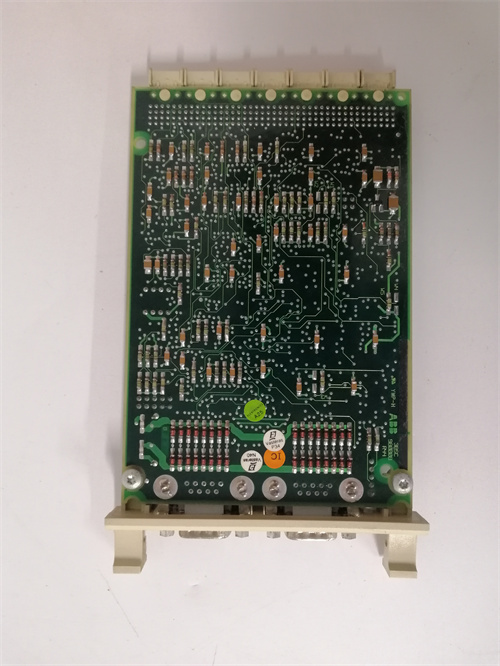

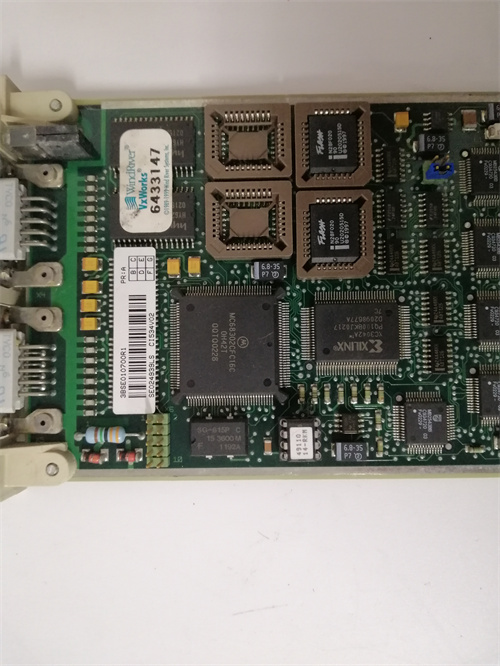

ABB CI543

产品描述

ABB CI543 是ABB Ability™ System 800xA分布式控制系统（DCS）中一款核心的现场总线通信接口模块，属于AC 800M控制器的通信接口产品家族。具体而言，ABB CI543 是一款专为PROFIBUS-DP协议设计的Profibus DP-V1主站通信接口模块，用于实现AC 800M系列控制器与PROFIBUS-DP现场总线网络之间的无缝连接。PROFIBUS-DP是全球应用最广泛的现场总线之一，广泛应用于过程工业和制造业自动化中，用于连接分布式I/O站、变频器、智能仪表和执行机构。ABB CI543 作为控制器与这一工业标准总线网络的桥梁，负责处理复杂的Profibus协议转换、数据交换和网络管理任务，确保控制层与现场层之间的数据流高效、稳定、可靠。其紧凑的模块化设计使其能够直接安装在AC 800M控制器的基板上，无需额外的机架或电源，极大地简化了系统架构，是ABB系统集成第三方Profibus设备的理想解决方案。

产品参数

• 品牌：ABB

• 型号：[ABB CI543]（请在此处插入您的产品链接）

• 产品系列：AC 800M 通信接口模块

• 类型：Profibus DP-V1 主站通信模块

• 支持的协议：PROFIBUS-DP (DP-V1主站)

• 兼容控制器：AC 800M 系列控制器（如PM851/PM856/PM860/PM861/PM864等）

• 接口：1个 Profibus-DP 接口 (9针 D-Sub 连接器)

• 传输速率：9.6 kbit/s 至 12 Mbit/s，自动检测或可配置

• 总线拓扑：总线型，支持中继器

• 最大站点数：每个Profibus网段最多可连接 32 个从站设备（使用中继器可扩展至125个）

• 传输距离：最长 1200 米（取决于传输速率和电缆类型）

• 供电：由AC 800M控制器基板直接供电，无需外部电源

• 功耗：典型值 < 2.5W

• 状态指示：前面板带有LED状态指示灯（运行、错误、总线状态）

• 防护等级：IP20 (适用于控制柜内安装)

• 工作温度：0°C 至 +55°C

• 认证：CE, UL, CSA, GOST-R, PROFIBUS国际认证等

优势特点

1. 无缝集成第三方设备：[ABB CI543] 最大的价值在于它为ABB 800xA系统打开了通向PROFIBUS-DP世界的大门。通过该模块，AC 800M控制器可以轻松连接和支持市场上数以千计符合PROFIBUS-DP标准的第三方设备，如西门子、丹佛斯、SEW等品牌的变频器，以及各种分布式I/O站、智能仪表和执行机构，极大地扩展了ABB系统的设备选择范围。

2. 高速可靠的数据交换：支持高达12 Mbit/s的Profibus传输速率，ABB CI543 能够实现控制器与现场设备之间的高速数据交换，满足对实时性要求严苛的应用场景（如高速包装线、传动同步控制）。同时，Profibus总线技术以其成熟的协议和可靠的物理层，确保了在工业电磁干扰环境下数据传输的准确性。

3. DP-V1扩展诊断功能：ABB CI543 支持Profibus DP-V1扩展功能，除了常规的周期性数据交换（DP-V0）外，还可以进行非周期性的参数读写和报警处理。这意味着控制器不仅可以实时读写过程数据，还可以访问智能设备的参数、诊断信息和报警记录，实现对现场设备的远程配置和状态监测，为预测性维护提供了基础。

4. 简便的配置与集成：通过ABB的Control Builder编程工具，工程师可以方便地对 [ABB CI543] 进行配置。ABB提供了GSD文件导入功能，用户只需将第三方设备的GSD文件导入项目中，即可在图形化界面中完成从站设备的参数设置和通信数据映射，无需复杂的底层编程。模块与AC 800M控制器的无缝物理和软件集成，大大简化了工程组态工作。

5. 高可靠性设计：秉承ABB工业级产品的一贯高品质，ABB CI543 采用严格筛选的工业级元器件和先进的制造工艺。其电路板经过三防漆涂层处理，能够有效抵抗工业环境中常见的粉尘、湿气和化学腐蚀。模块与背板之间采用可靠的电连接，确保在振动环境下的稳定运行。

应用领域与应用案例

• 应用领域：

  • 制造业自动化：汽车生产线、包装机械、物料搬运系统的变频器控制和分布式I/O采集。

  • 过程工业：化工厂、制药厂通过Profibus连接的智能仪表、称重系统和执行机构。

  • 电力行业：电厂辅控系统（水处理、输煤）中连接Profibus远程I/O和智能设备。

  • 水处理：污水处理厂中连接Profibus仪表和变频驱动设备。

  • 食品饮料：生产线上的变频器控制、现场总线I/O采集。

• 应用案例：

  • 案例一：汽车总装线输送系统改造
    在某汽车制造厂的总装线输送系统改造中，需要将原有的老式控制系统升级为ABB 800xA DCS，但现场数十台SEW变频器均采用Profibus-DP通信。工程师选用了 [ABB CI543] 模块作为AC 800M控制器的主站，通过Profibus总线连接所有变频器。ABB CI543 高速可靠的通信能力，实现了控制器对每台变频器的转速给定、启动停止控制和状态监测，确保了输送系统的同步平稳运行，改造周期比预期缩短了30%。

  • 案例二：制药厂纯化水系统智能仪表集成
    某制药厂新建的纯化水制备系统采用了ABB 800xA控制系统。系统中的多台智能仪表（如流量计、电导率仪、TOC分析仪）均支持Profibus-DP通信。通过ABB CI543模块，这些仪表直接接入控制系统，实现了过程参数的精确读取和仪表状态的自诊断。不仅节省了大量模拟量I/O模块和电缆，还使得维护人员可以在中央控制室远程监控仪表的健康状况，提前预警潜在故障，确保了纯化水系统的稳定合规运行。

竞品对比

与市场上同等级的高端DCS Profibus通信模块（如Siemens S7-400的CP 443-5 Profibus模块、Emerson DeltaV的Profibus接口模块、Honeywell的Profibus通信卡件）相比：

• 优势：[ABB CI543] 作为ABB 800xA系统的原生Profibus主站模块，与AC 800M控制器的集成度最高，通过Control Builder的配置体验最为顺畅。对于ABB系统用户而言，这是实现Profibus通信最直接、最可靠的解决方案。其支持DP-V1扩展功能，使其在智能设备管理和诊断方面表现出色。

• 劣势：该模块主要服务于ABB生态系统，对于希望将ABB系统与大量非ABB Profibus设备集成的用户是理想选择，但如果系统本身不是ABB平台，则无法使用。相对于一些专用的Profibus主站模块，其通信接口较为单一（仅一个Profibus端口），对于需要冗余总线或大量从站的应用，可能需要多个模块或额外的Profibus链路模块。

选型建议与注意事项

• 选型建议：

  1. 确认控制器兼容性：在订购 [ABB CI543] 前，务必确认您的AC 800M控制器型号、固件版本和Control Builder软件版本是否支持该通信模块。同时检查控制器基板上是否有空闲的通信模块插槽。

  2. 统计从站设备：列出所有需要连接至Profibus网络的现场设备，包括设备类型、数量、所需通信数据量（输入/输出字节数）以及各自的GSD文件。这有助于评估总线负载和规划网络地址。

  3. 计算总线负载和距离：根据从站数量和通信数据量估算Profibus总线的负载率。同时测量控制柜到最远从站设备的距离，确保不超过所选传输速率下的最大传输距离。必要时需规划中继器的使用。

  4. 规划网络拓扑：合理规划Profibus总线的布线路径，遵循总线型拓扑原则。确定总线终端电阻的位置。

• 注意事项：

  • 安装、接线、配置和维护工作必须由经过ABB培训的、具备DCS和Profibus总线知识的合格自动化工程师执行，严格遵守安全规范和操作规程。

  • ABB CI543 是静电敏感设备，操作前应采取适当的防静电措施。

  • 进行任何模块插拔操作前，务必切断相关控制器的电源。

  • Profibus总线必须在两端安装终端电阻，以防止信号反射。终端电阻的设置方式请参考ABB官方手册和Profibus标准规范。

  • 布线时应使用符合Profibus标准的专用屏蔽双绞线电缆（类型A），并将Profibus总线电缆与动力电缆、变频器输出电缆等强干扰源保持安全距离（建议至少20厘米）。电缆屏蔽层应正确接地。

  • 在Control Builder中配置ABB CI543时，必须为每个从站设备导入正确的GSD文件，并仔细配置通信数据映射和参数。错误的配置可能导致通信故障或设备不响应。

  • 为确保产品品质和享受原厂技术支持与售后服务，请务必通过ABB官方授权的渠道商或信誉良好的合作伙伴采购正品ABB CI543。
