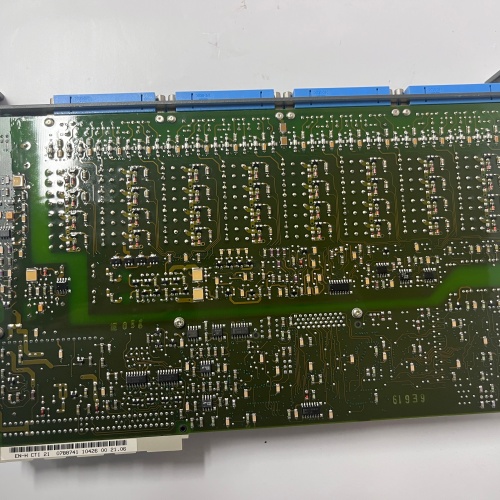

ABB 3BDH000741R1 CTI 21-P EX

ABB 3BDH000741R1 CTI 21-P EX 本安通信接口模块深度解析

产品描述

ABB 3BDH000741R1 CTI 21-P EX 是ABB Ability™ System 800xA 控制系统中专为危险区域应用设计的一款本安现场总线通信接口模块。这款模块属于S800 I/O系列的本安版本，扮演着连接本安现场设备与控制系统的关键角色。ABB 3BDH000741R1 CTI 21-P EX 作为Profibus DP通信接口，专门用于将Zone 1/21危险区域的PROFIBUS PA现场仪表（如压力、温度、流量变送器、阀门定位器等）安全、可靠地集成到系统的控制网络中。它内部集成了本安隔离栅和总线供电功能，无需额外配备安全栅，极大地简化了危险区域的系统设计和安装工作。

产品参数

• 产品型号： ABB 3BDH000741R1 CTI 21-P EX

• 制造商： ABB

• 所属系列： ABB Ability™ System 800xA, S800 I/O

• 模块类型： 本安通信接口模块

• 通信协议： PROFIBUS DP (主站接口) / PROFIBUS PA (现场总线接口)

• 防爆认证： ATEX, IECEx, FM, CSA 等，适用于Zone 1/21危险区域

• 本安参数： 符合Entity和FISCO模型，支持总线供电

• 通道数： 2个独立的PROFIBUS PA主干通道

• 每通道PA设备数量： 最多支持 16 台PROFIBUS PA现场设备

• 传输速率： PROFIBUS DP: 最高12 Mbps; PROFIBUS PA: 31.25 kbps

• 供电方式： 由S800 I/O背板供电，PA侧输出本安电源

• 诊断功能： 全面的总线状态和模块自诊断，LED指示灯显示通道状态和故障

• 工作温度： -20°C 至 +55°C

• 防护等级： IP20 (安装于安全区域控制柜内)

优势与特点

1. 一体化本安解决方案： ABB 3BDH000741R1 CTI 21-P EX 最大的优势在于其将PROFIBUS DP/PA网关功能和本安隔离栅功能集成于单一模块之中。传统方案需要单独的网关加大量安全栅，不仅占用空间，而且接线复杂。ABB 3BDH000741R1 CTI 21-P EX 直接将本安PA总线引入危险区，无需外部隔离栅，显著简化了系统架构，降低了工程成本和机柜空间需求。

2. 双通道高密度设计： 该模块提供两个独立的PROFIBUS PA主干通道，每个通道可连接多达16台PA现场设备。这意味着一个 ABB 3BDH000741R1 CTI 21-P EX 模块最多可以支持32台危险区域的智能仪表。这种高密度设计使得在大型石化项目中，可以用更少的模块和机柜空间实现大量的仪表接入，提高了系统集成度。

3. 全面的本安认证： ABB 3BDH000741R1 CTI 21-P EX 通过了ATEX、IECEx等全球主要防爆认证机构的严格测试，符合Entity和FISCO模型要求，可直接应用于Zone 1/21等爆炸性气体或粉尘环境。其本安参数经过精确设计，确保了与各种主流PROFIBUS PA本安仪表的兼容性，为用户提供了极大的设备选择自由度。

4. 无缝的PA总线集成： ABB 3BDH000741R1 CTI 21-P EX 作为S800 I/O家族的一员，能够与ABB的Control Builder工程环境完美集成。工程师可以像配置普通I/O模块一样，方便地配置PA总线参数、集成设备的EDD（电子设备描述）文件、映射过程变量，并获取丰富的仪表诊断信息。这种无缝集成极大地简化了工程设计和调试工作，降低了项目风险。

应用领域与应用案例

ABB 3BDH000741R1 CTI 21-P EX 广泛应用于石油、化工、制药等存在爆炸性气体或粉尘的危险工业领域：

• 炼油与石化： 在常减压装置、催化裂化装置、加氢裂化装置等存在大量易燃易爆介质的区域，ABB 3BDH000741R1 CTI 21-P EX 用于连接分布在装置各处的压力、差压、温度变送器以及智能阀门定位器，实现对关键工艺参数的精确测量和安全控制。

• 油气开采与储运： 在海上油气平台、陆上集气站、油库等场所，ABB 3BDH000741R1 CTI 21-P EX 负责采集井口压力、管道流量、储罐液位等本安信号，并通过PROFIBUS PA总线回传至中控室，实现远程监控和自动化操作。

• 精细化工与制药： 在间歇反应、溶剂回收等涉及易燃易爆溶剂的工艺过程中，ABB 3BDH000741R1 CTI 21-P EX 将本安型仪表集成到控制系统中，确保在危险区域的本质安全，同时获取高精度的过程数据。

• 煤化工与气体处理： 在煤气化、空分装置等高风险工艺中，ABB 3BDH000741R1 CTI 21-P EX 稳定可靠地采集各种有毒有害、易燃易爆介质的相关参数，为工艺安全提供坚实保障。

应用案例： 在某中东地区新建的大型乙烯项目中，业主方要求在裂解炉区、压缩区和冷分离区等Zone 1危险区域全面采用PROFIBUS PA总线技术。项目选用了数百个 ABB 3BDH000741R1 CTI 21-P EX 模块，每个模块通过一对总线电缆连接着裂解炉附近的温度、压力变送器和阀门定位器。这种方案不仅节省了大量的仪表电缆和桥架，还通过 ABB 3BDH000741R1 CTI 21-P EX 提供的丰富诊断信息，实现了对现场仪表的预测性维护，大幅提高了装置的运行可靠性。

竞品对比

在本安PROFIBUS PA接口模块市场，ABB 3BDH000741R1 CTI 21-P EX 主要与西门子、倍加福、图尔克等品牌的同类产品竞争。

对比结论： ABB 3BDH000741R1 CTI 21-P EX 的独特价值在于其与ABB Ability™ System 800xA平台的“原生一体化”设计。对于采用ABB系统的用户而言，选择 ABB 3BDH000741R1 CTI 21-P EX 意味着可以在统一的工程环境中完成从控制器到本安现场仪表的全流程配置，无需处理复杂的第三方集成问题。其高密度的双通道设计和集成本安栅的架构，在简化工程、节省空间方面具有明显优势，尤其适合大型、复杂的石化项目。

选型建议与注意事项

• 选型建议：

  1. 确认危险区域等级： 首先确认现场仪表的安装区域危险等级（如Zone 1, Zone 2, Division 1等），确保 ABB 3BDH000741R1 CTI 21-P EX 的本安认证等级符合现场要求。

  2. 计算PA设备数量和功耗： 在配置每个PA通道时，需要计算拟连接的所有PA仪表的数量和总线功耗，确保不超过 ABB 3BDH000741R1 CTI 21-P EX 单通道的最大支持能力（16台设备）和总线供电能力。对于功耗较大的仪表组合，可能需要减少每通道的设备数量。

  3. 验证仪表兼容性： 尽管 ABB 3BDH000741R1 CTI 21-P EX 支持标准的PROFIBUS PA协议，但在选型阶段最好与目标仪表制造商确认兼容性，并获取最新的GSD文件或EDD文件，确保在ABB Control Builder中能够正确识别和配置仪表的所有功能。

• 注意事项：

  1. 本安布线规范： ABB 3BDH000741R1 CTI 21-P EX 的PA侧为本质安全电路，必须严格按照本安布线的相关规范进行施工。PA电缆必须采用蓝色标识，并与非本安电路保持足够的电气间距，确保本安特性不被破坏。

  2. 接地与屏蔽： ABB 3BDH000741R1 CTI 21-P EX 的接地处理至关重要。应严格按照ABB的安装手册进行等电位连接和屏蔽接地，通常要求本安侧屏蔽层在安全区单端接地，以防止地环路干扰。

  3. 终端电阻配置： PROFIBUS PA总线的两端需要正确配置终端器。对于 ABB 3BDH000741R1 CTI 21-P EX 的每个PA通道，需要在总线的末端连接专用的PA总线终端器，以保证信号质量。

  4. 模块安装位置： ABB 3BDH000741R1 CTI 21-P EX 本身通常安装在安全区域的S800 I/O机柜内，其本安输出通过端子连接危险区域的现场仪表。模块的工作温度范围为-20°C至+55°C，应确保控制柜内的环境温度符合要求。

  5. 备件策略： 对于大型项目，建议储备一定数量的 ABB 3BDH000741R1 CTI 21-P EX 作为备件。作为连接大量危险区域仪表的关键节点，该模块的可靠性直接影响到整个装置的运行，快速更换备件是确保高可用性的重要保障。
