ABB KUC755AE105 3BHB005243R0105

发布时间：2026-03-12 09:29人气：

产品概述

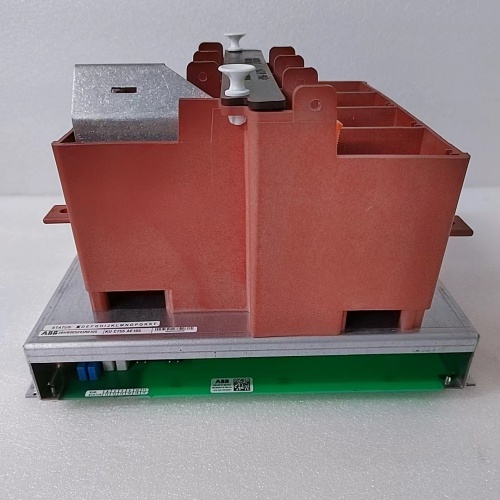

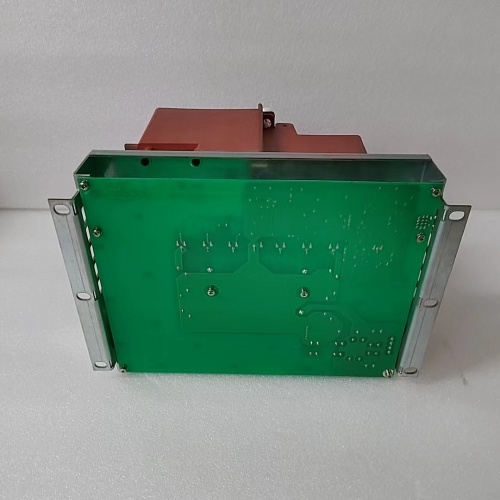

ABB KUC755AE105 3BHB005243R0105 是ABB工业自动化系统中一款高性能的控制单元模块，属于ABB Ability™ System 800xA 控制系统的核心组件。该型号作为AC 800M系列控制器的关键处理单元，ABB KUC755AE105 3BHB005243R0105 承担着执行复杂控制逻辑、处理海量I/O数据、管理通信网络以及实现高级过程控制算法的重任。其设计充分考虑了过程工业对可靠性和安全性的严苛要求，采用冗余架构和工业级元器件，确保在连续生产环境中实现超高可用性。ABB KUC755AE105 3BHB005243R0105 继承了ABB在过程自动化领域数十年的技术积累，以其卓越的处理性能、强大的通信能力和高可靠性，在石油化工、电力、冶金、制药等关键过程工业领域发挥着核心作用。

核心参数

ABB KUC755AE105 3BHB005243R0105 的技术参数体现了其在过程控制领域的高端定位：

产品类型： AC 800M系列控制器单元/CPU模块
完整订货号： 3BHB005243R0105，对应型号 KUC755AE105
处理器：高性能MPC5200B处理器，主频高达400 MHz
内存配置：
- RAM：64 MB，用于程序运行和数据存储
- Flash：64 MB，用于固件和应用程序存储
- 支持CF卡扩展，最大容量4 GB
通信接口：
- 2个RJ45以太网接口，支持冗余网络配置
- 1个用于本地I/O扩展的接口
- 支持通过现场总线模块扩展PROFIBUS DP、Modbus等协议
I/O容量：支持最多1024个I/O模块，总I/O点数可达数万点
控制功能：支持IEC 61131-3全系列编程语言（LD、FBD、ST、IL、SFC）
实时性能：任务周期最小可达1ms，满足快速过程控制需求
冗余支持：支持CPU冗余配置，实现无扰切换
实时时钟：内置带备用电池的实时时钟，确保事件时间戳准确性
工作环境：设计工作温度为0°C至+55°C，存储温度为-40°C至+70°C
电源要求： 24V DC供电，典型功耗约8W
认证标准：符合CE、UL、CSA及各类船级社认证要求

优势特点

选择 ABB KUC755AE105 3BHB005243R0105，您将获得以下核心竞争优势：

卓越的处理性能： ABB KUC755AE105 3BHB005243R0105 搭载400 MHz高性能处理器，能够以毫秒级周期执行复杂的控制算法。无论是大型顺序控制、复杂PID调节还是高级过程优化算法，KUC755AE105 都能游刃有余地处理。其大容量内存为大型应用程序提供了充足空间，支持数万I/O点的大规模控制系统。
高可靠性与冗余支持：作为过程控制的核心，ABB KUC755AE105 3BHB005243R0105 支持CPU冗余配置。在冗余模式下，两个CPU并行运行，主CPU故障时备用CPU可在毫秒级时间内接管控制，实现无扰切换，确保生产过程不中断。这种高可用性架构对于炼油、石化等连续生产行业至关重要。
强大的通信能力： ABB KUC755AE105 3BHB005243R0105 配备双以太网接口，支持网络冗余（RSTP协议），可构建高可靠性的控制网络。其支持多种工业通信协议，包括PROFINET、Modbus TCP、EtherNet/IP等，能够与各类现场设备、传动系统、智能仪表无缝集成。通过现场总线模块，还可接入PROFIBUS DP、DeviceNet等传统网络。
与ABB过程控制生态的无缝集成： ABB KUC755AE105 3BHB005243R0105 作为ABB Ability™ System 800xA的核心组件，与S800 I/O系列、S900 I/O系列、传动系统、智能仪表及Batch、Advance Control等过程控制软件完美融合。这种原生集成提供了从现场层到管理层的一体化解决方案，大大简化了工程设计、调试和维护工作。
灵活的可编程性：通过ABB的Control Builder M编程软件，工程师可以使用IEC 61131-3全系列编程语言开发应用程序。软件提供丰富的功能块库（包括PID控制、逻辑运算、数学函数、字符串处理等），支持面向对象编程和结构化文本，满足各种复杂控制需求。其强大的在线编辑和诊断功能大大缩短了调试周期。
强大的诊断功能： ABB KUC755AE105 3BHB005243R0105 内置了全面的自诊断功能，可以实时监控CPU运行状态、内存使用率、通信负载等关键指标。通过系统总线，诊断信息可以上传至操作员站，帮助维护人员及时发现潜在问题。事件序列（SOE）功能以毫秒级精度记录事件发生顺序，为故障分析提供有力工具。
大容量存储与数据管理：支持CF卡扩展，ABB KUC755AE105 3BHB005243R0105 可用于程序备份、固件更新、数据记录和配方管理。其非易失性内存确保在断电时关键数据不会丢失，满足制药、食品饮料等行业对数据完整性的要求。

应用案例

ABB KUC755AE105 3BHB005243R0105 凭借其卓越性能，在各类过程工业应用中发挥着关键作用：

炼油厂催化裂化装置：在大型炼油厂的催化裂化（FCCU）装置中，ABB KUC755AE105 3BHB005243R0105 作为主控制器，负责反应器、再生器、分馏塔等关键单元的复杂控制。它执行着数百个PID控制回路、逻辑联锁和顺序控制，确保装置在高温、高压下的安全运行。其冗余配置保证了即使在控制器故障时，装置也能连续运行，避免了非计划停车造成的巨大经济损失。
乙烯裂解装置：在百万吨级乙烯裂解装置中，ABB KUC755AE105 3BHB005243R0105 控制着裂解炉的进料、温度和裂解深度，实现乙烯、丙烯收率的最大化。其强大的处理能力支持先进过程控制（APC）算法的运行，优化装置操作，降低能耗，提高经济效益。KUC755AE105 还通过OPC将实时数据上传至工厂信息系统，为生产调度和绩效分析提供数据支持。
火电厂机组DCS：在600MW或1000MW火电机组中，ABB KUC755AE105 3BHB005243R0105 作为DCS的核心控制器，负责锅炉、汽轮机及辅助系统的控制。它执行着机组协调控制、燃烧控制、给水控制、汽温控制等复杂策略，确保机组快速响应电网负荷指令，同时保持主蒸汽压力、温度等关键参数的稳定。
制药生产线：在符合GMP要求的无菌原料药或制剂生产线上，ABB KUC755AE105 3BHB005243R0105 控制着发酵罐、反应釜、结晶器、干燥器等设备。它执行着复杂的批次控制配方，记录所有工艺参数和事件，满足FDA 21 CFR Part 11对电子记录和电子签名的要求。KUC755AE105 确保了产品质量的可追溯性和生产过程的可重复性。
天然气处理厂：在天然气净化处理厂，ABB KUC755AE105 3BHB005243R0105 控制着脱硫、脱水、轻烃回收等工艺单元。它监测着数百个压力、温度、流量和组分分析仪信号，精确控制塔器的液位、压力和温度，确保产品气质量符合管输标准。
化纤聚合装置：在聚酯、尼龙等化纤聚合生产线上，ABB KUC755AE105 3BHB005243R0105 控制着酯化反应、缩聚反应、切粒等过程。其精确的温度和压力控制保证了聚合物的分子量和粘度稳定，确保最终产品质量。

竞品对比

在高端过程控制系统中，ABB KUC755AE105 3BHB005243R0105 的主要竞争对手包括西门子的S7-400H/F系列配合PCS 7系统、艾默生的DeltaV控制系统以及霍尼韦尔的Experion PKS系统。

与西门子S7-400H/PCS 7相比：西门子S7-400H是PCS 7系统的核心控制器，在欧洲和亚洲市场拥有广泛用户基础。ABB KUC755AE105 3BHB005243R0105 的优势在于其与ABB Ability™ System 800xA的无缝集成，特别是在需要与ABB传动、仪器仪表和Batch软件协同工作的应用中。其原生支持ABB的S800 I/O，提供了更好的系统一致性和诊断功能。
与艾默生DeltaV相比：艾默生DeltaV在过程工业，特别是制药和生物技术领域表现突出。ABB KUC755AE105 3BHB005243R0105 在电力、石油天然气和冶金行业拥有更广泛的应用经验和安装基数。其开放性和与第三方系统的集成能力也更强，特别是在需要连接多种现场总线设备的复杂应用中。
与霍尼韦尔Experion PKS相比：霍尼韦尔Experion PKS在炼油和石化领域具有强大竞争力，特别是在北美市场。ABB KUC755AE105 3BHB005243R0105 的优势在于其性价比通常更具竞争力，特别是在中大型项目中的成本优势明显。同时，ABB KUC755AE105 的模块化设计使其在系统扩展和升级方面更为灵活。
与横滨CS3000/Centum VP相比：横滨的CS3000/Centum VP在亚洲市场，特别是日本和东南亚拥有强大影响力。ABB KUC755AE105 3BHB005243R0105 在全球范围内的标准化和开放性方面更具优势，特别是在需要遵循国际标准和多国合作的项目中。

总体而言，ABB KUC755AE105 3BHB005243R0105 以其卓越的处理性能、高可靠性、与ABB过程控制生态的完美集成以及灵活的可扩展性，成为过程工业中大型项目的理想选择，特别适用于对可用性、安全性和控制性能有极致要求的连续生产应用。

选型建议

在选择 ABB KUC755AE105 3BHB005243R0105 时，建议您从以下几个方面进行细致考量：

应用规模与复杂度：评估您的控制点数和应用复杂度。ABB KUC755AE105 3BHB005243R0105 适用于中型到大型过程控制系统。对于小型应用，可以考虑AC 800M系列的入门级CPU；对于超大规模应用，可能需要多个CPU协同工作或考虑更高端的CPU型号。
冗余需求：根据应用的关键性确定是否需要冗余配置。对于关键过程（如炼油主装置、电厂机组），强烈建议采用冗余CPU配置，即两个 ABB KUC755AE105 3BHB005243R0105 组成冗余对，并配合冗余电源和通信网络，实现最高可用性。对于非关键应用，可以采用单CPU配置以优化成本。
I/O点数和类型：详细统计需要接入的I/O点数和类型（模拟量输入/输出、数字量输入/输出、热电阻/热电偶输入等）。根据统计结果选择合适的S800 I/O模块和机架，确保 KUC755AE105 能够有效管理所有I/O。同时考虑未来扩展需求，预留一定余量。
通信需求：明确需要接入的通信网络和协议。ABB KUC755AE105 3BHB005243R0105 标配双以太网接口，满足控制网络和监控网络的需求。如需连接PROFIBUS DP、Modbus等现场总线设备，需选配相应的通信接口模块（如CI854、CI855等）。
特殊功能需求：根据应用需求确定是否需要特殊功能软件，如Batch（批次控制）、Advance Control（先进控制）、Safety（安全仪表系统）等。这些功能可能需要额外的软件授权和硬件支持。
环境适应性：根据安装环境确认环境条件。ABB KUC755AE105 3BHB005243R0105 的工作温度为0-55°C，适合安装在空调控制室。如需现场机柜安装，需确认环境条件是否满足要求，必要时考虑防护措施。
备件储备：对于关键装置，建议储备至少一个 ABB KUC755AE105 3BHB005243R0105 作为备件，以便在模块故障时能够快速更换，最大限度地减少停机损失。
通过正规渠道采购：为确保获得原装正品和完整质保，强烈建议通过ABB官方或授权经销商渠道采购 3BHB005243R0105/KUC755AE105。避免通过非正规渠道采购来源不明的产品，以免影响系统可靠性。

注意事项

在安装和使用 ABB KUC755AE105 3BHB005243R0105 时，请务必注意以下关键事项：

安全断电：在安装、拆卸或接线 ABB KUC755AE105 3BHB005243R0105 前，务必切断控制系统的24V DC电源。带电插拔可能导致模块损坏或系统故障，甚至造成人身伤害。对于冗余配置，应按照ABB规定的程序进行操作，避免影响运行中的CPU。
静电防护： ABB KUC755AE105 3BHB005243R0105 包含静电敏感器件，操作人员必须佩戴防静电手环，并确保工作台面接地良好。拿取模块时应手持边缘，避免触碰电路板上的元器件和连接插针。
配置备份：在更换或升级 KUC755AE105 前，务必通过Control Builder M软件备份现有模块的所有配置参数和应用程序。将备份文件保存在安全的地方，以备需要时快速恢复。建议同时备份到CF卡和PC硬盘。
固件版本匹配：在更换 ABB KUC755AE105 3BHB005243R0105 时，注意检查新模块的固件版本是否与原模块一致或兼容。如不一致，可能需要升级固件或调整系统配置。建议在更换前咨询ABB技术支持，获取最新的固件版本和升级指导。
冗余配置注意事项：如果 ABB KUC755AE105 3BHB005243R0105 配置为冗余对，在更换其中一个CPU时，应确保系统处于冗余模式正常状态，并按照ABB规定的程序进行更换操作，避免影响另一个CPU的工作。更换后需验证冗余同步状态。
CF卡使用：如需使用CF卡扩展存储，请使用ABB认证的CF卡型号。在插入或拔出CF卡前，应确保CPU处于停机状态，避免数据损坏。定期检查CF卡的健康状态，及时备份重要数据。
散热要求： ABB KUC755AE105 3BHB005243R0105 在工作时会产生热量，确保机柜内有良好的通风条件，避免与其他发热元件紧贴安装。建议在机柜内安装温度监控装置，确保环境温度不超过55°C。
安装固定：安装 KUC755AE105 时，确保模块在导轨上安装牢固，所有连接器插接到位，固定螺丝拧紧。振动可能导致接触不良，引发间歇性故障。
系统测试：更换完成后，在恢复系统自动运行前，应首先进行上电测试，检查模块状态指示灯是否正常。然后通过Control Builder M软件检查通信状态、I/O信号和应用程序运行情况，确保无异常后再投入自动运行。
事件记录检查：在投入运行后，建议检查 ABB KUC755AE105 3BHB005243R0105 的事件记录，确认没有异常报警或故障信息。如有异常，及时排查处理。
定期维护：建议定期检查 KUC755AE105 的运行状态指示灯和系统诊断信息，及时发现潜在问题。保持控制柜内清洁，防止灰尘积聚影响模块散热和电气性能。定期检查备用电池状态，按需更换。
查阅官方文档：在进行任何操作前，请务必仔细阅读并理解ABB官方提供的AC 800M系统手册和 KUC755AE105 产品文档，以获取最准确、最详细的信息。如遇不确定的情况，建议咨询ABB技术支持人员。
