产品描述

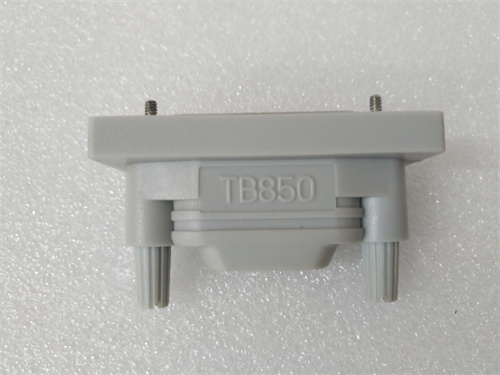

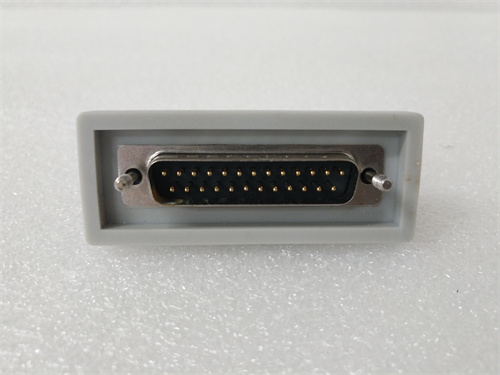

ABB TB850 是一款由 ABB 为其 S800 I/O 系统设计和制造的现场总线终端单元。这款 ABB TB850 模块的核心作用是作为 S800 I/O 机架的物理基座和电气连接板，为 I/O 模块提供电源和通信背板。它安装在 DIN 导轨上，并承载了用于连接现场设备（如传感器和执行器）的接线端子。ABB TB850 为 S800 I/O 模块提供了一个坚固、可靠的机械支撑和电气接口平台，确保了在工业现场恶劣环境中通信的稳定性和接线的可靠性。
主要参数
品牌： ABB
型号： TB850
类型： 现场总线终端单元 / 基板
兼容性： 适用于 S800 I/O 系列的各种模块
安装方式： DIN 导轨安装 (EN 50022)
端子数量： 提供用于连接现场信号的螺丝端子
通信： 模块间通过背板总线通信
电源： 通过基板为 I/O 模块分配 24V DC 电源
防护等级： IP20
特点： 支持模块的热插拔，便于维护
优势特点
ABB TB850 最大的优势在于其坚固的机械结构和简洁的现场接线方式。作为一个被动的基板，ABB TB850 没有复杂的电子元件，这使得它具有极高的可靠性。它的 DIN 导轨安装方式简单快捷，可以牢固地固定在控制柜中。每个 ABB TB850 都提供了清晰的接线端子，并且有充足的标识空间，使得现场技术人员的布线和故障排查工作变得非常直观。最关键的是，它支持 I/O 模块的热插拔功能，这意味着在系统运行期间，可以安全地插入或移除一个 I/O 模块，而无需切断整个机架的电源，这对于需要连续生产的工业过程至关重要。
应用案例
ABB TB850 是 ABB S800 I/O 系统的基石，广泛用于各种工业自动化场合。在一个大型水处理厂的控制系统中，数十块 ABB TB850 安装在控制柜中，上面插满了各种模拟量和数字量 I/O 模块。现场的压力、流量和水质传感器的信号线全部接入 TB850 的端子，然后通过背板传递给 I/O 模块，最终被中央控制器读取。在石油化工领域，它也扮演着同样的角色。由于化工区域可能存在危险气体，TB850 通常与安全栅配合使用，确保现场本质安全。在工厂的例行检修中，工程师可以在不断电的情况下，从 TB850 上拔下一块有故障的 I/O 模块进行更换，而不会影响其他回路。
竞品对比
与西门子的 ET 200M 的有源背板相比，ABB TB850 的设计更为简洁，作为一个完全被动的单元，它的故障率理论上是更低的。而某些其他厂家的基板可能包含了更多有源电路，增加了潜在的故障点。与通用端子排相比，ABB TB850 将接线端子和模块总线集成在一起，避免了 I/O 模块到现场端子排之间的复杂跨接线，使得柜内布线更整洁，也减少了接线错误的可能性。此外，TB850 的模块化设计，使得在不更换基板的情况下，可以任意改变 I/O 模块的配置，为系统后期的改造和扩容提供了极大的灵活性。
选型建议与注意事项
在选型 ABB TB850 时，需要根据您计划安装的 I/O 模块数量和机架的布局，来确定所需的数量。通常，每个 I/O 模块都需要占用一个 TB850 基板。
注意事项：
电源供应： 必须为整个 S800 机架提供充足的 24V DC 电源，并正确地连接到第一个 TB850 的电源端子上。后续的 TB850 会通过总线从相邻单元获取电源。
总线连接器： 在安装多个连续的 TB850 时，需要确保它们之间的总线连接器已正确安装，以保证模块间的通信畅通。
终端器： 在机架末端的最后一个 TB850 上，可能需要安装一个总线终端器，以防止通信信号反射。
安装顺序： 建议先安装所有 TB850 基板并完成接线，最后再将 I/O 模块逐一插入，以避免在接线过程中对模块造成损坏。
