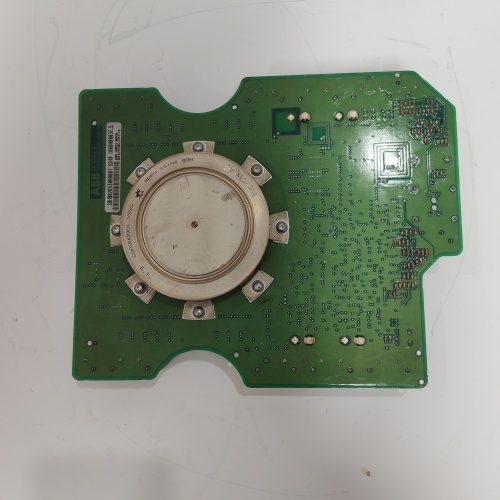

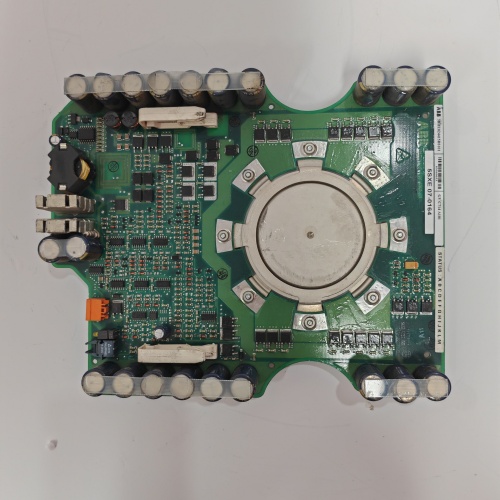

ABB 5SGX10H6004 集成门极换流晶闸管
产品描述
ABB 5SGX10H6004 是一款高性能的集成门极换流晶闸管，属于 ABB 半导体（现为日立能源的一部分）旗下先进的 BiGT 系列功率半导体器件。这款器件代表了 ABB 在高压大功率开关技术领域的深厚积累，专门设计用于要求极为苛刻的中压传动和电网应用。ABB 5SGX10H6004 作为集成门极换流晶闸管的核心优势在于，它将 IGCT 的低导通损耗与 IGBT 的关断能力相结合，实现了在高压下高效、可靠地控制大功率电流。该器件通常以压接式封装形式提供，内部集成了门极驱动单元和反向二极管，形成一个完整的、易于系统集成商使用的功率开关单元。对于设计和制造中压变频器、大功率电源以及 STATCOM（静止同步补偿器）等电力电子设备的工程师而言，ABB 5SGX10H6004 提供了一个经过现场验证的、高效可靠的功率开关解决方案。这款器件的设计充分考虑了工业驱动和电网应用中的严苛要求，以其卓越的电性能和高可靠性在行业内树立了标杆。
产品参数
了解 ABB 5SGX10H6004 的技术规格对于正确设计和应用功率变换系统至关重要：
产品型号： ABB 5SGX10H6004
系列归属： ABB BiGT 系列 IGCT
器件类型： 集成门极换流晶闸管
电压等级： 通常为 4500V 或 6000V（具体以数据手册为准）
电流等级： 高电流承载能力，典型通态平均电流可达 1000A 以上
封装形式： 压接式封装，适合高功率密度和串联应用
集成组件： 内部集成快速恢复二极管和门极驱动单元
开关频率： 适合中低开关频率应用（典型值几百 Hz）
导通压降： 低通态压降，确保高效率
关断能力： 具备强大的关断能力，无需缓冲电路
工作温度： 工业级工作结温范围，适应苛刻环境
优势特点
ABB 5SGX10H6004 凭借其先进的器件设计和出色的性能，在高压大功率变换领域拥有显著优势：
低损耗高效率： IGCT 技术结合了晶闸管的低导通压降和晶体管的关断能力。ABB 5SGX10H6004 在导通状态下表现为晶闸管特性，导通压降极低，显著降低了导通损耗。同时，其优化的门极换流关断机制使得关断损耗也得到良好控制，整体效率远高于传统 GTO 或某些 IGBT 方案。
无需缓冲电路： 传统 GTO 需要庞大且耗能的缓冲电路来限制关断过程中的电压上升率。ABB 5SGX10H6004 凭借其均匀的关断能力和优化的内部结构，能够在无需缓冲电路的情况下可靠关断，大大简化了功率单元的设计，减小了系统体积和成本。
高可靠性压接封装： ABB 5SGX10H6004 采用压接式封装，而非焊接式模块。这种封装形式具有诸多优点：抗疲劳能力强，能够承受更多的功率循环冲击；失效模式为短路，便于在串联应用中实现旁路，提高系统冗余性；双面散热，可实现更高的功率密度。
高度集成简化设计： 该器件内部集成了门极驱动单元和反向并联二极管。系统集成商无需再设计和匹配复杂的门极驱动电路，也无需单独选择和安装续流二极管，大大简化了功率单元的开发和制造过程。ABB 5SGX10H6004 作为一个完整的功率开关，即插即用。
成熟的工业应用验证： ABB 的 IGCT 技术，包括 ABB 5SGX10H6004，已经在全球数千台中压变频器和 STATCOM 中经过长期运行验证。其在矿山、船舶、电网等苛刻环境中的可靠表现，为用户提供了充分的技术信心。
应用案例
ABB 5SGX10H6004 主要应用于对功率密度和可靠性要求极高的大功率电力电子设备：
中压变频器： 在 ABB 的 ACS 1000 和 ACS 6000 等系列中压变频器中，ABB 5SGX10H6004 作为核心功率开关器件，用于控制数千千瓦甚至数十兆瓦的电机。它被广泛应用于矿山的带式输送机、大型风机和水泵、船舶的电力推进系统以及轧钢机的主传动，通过精确控制电机的转速和转矩，实现显著的节能效果和工艺优化。
静止同步补偿器： 在电网无功补偿领域，ABB 5SGX10H6004 被用于 STATCOM 的功率模块。它能够快速响应电网电压波动，发出或吸收无功功率，稳定电网电压，改善电能质量。这对于提高新能源并网能力、稳定电弧炉等冲击性负荷的供电质量至关重要。
大功率电源： 在某些特殊工业应用中，如感应加热、粒子加速器电源等，需要大功率、高频率的电源。ABB 5SGX10H6004 凭借其高开关频率和低损耗特性，也成为这些应用的理想选择。
轨道交通： 在某些轨道交通的牵引变流器中，特别是需要处理高功率的干线机车或动车组中，也可以看到 ABB 5SGX10H6004 或其同系列 IGCT 的应用，它们负责将电网电能转换为牵引电机所需的可变电压和频率。
竞品对比
与其他主流大功率开关器件制造商（如英飞凌的 IGBT 模块、三菱的 IGBT 模块、Dynex 的 IGBT 等）相比，ABB 5SGX10H6004 展现出其独特的定位和优势：
IGCT 技术 vs. IGBT 技术： 在 1 MW 以上的中压大功率应用领域，ABB 5SGX10H6004 所代表的 IGCT 技术与 IGBT 模块技术形成了直接竞争。IGCT 的主要优势在于更低的导通损耗和更可靠的失效模式（短路模式）。这使得在相同功率等级下，采用 ABB 5SGX10H6004 的变频器往往具有更高的效率和更好的可靠性，特别是在电网故障等极端工况下。
压接封装 vs. 焊接模块： ABB 5SGX10H6004 的压接封装使其在功率循环能力和失效模式方面优于传统的焊接式 IGBT 模块。在需要极高可靠性的串联高压应用中，压接式器件的短路失效模式允许系统设计冗余旁路，确保设备在单个器件故障后仍能继续运行，这是焊接式 IGBT 模块难以实现的。
系统级优化： ABB 不仅是功率器件的制造商，更是应用这些器件的系统供应商。因此，ABB 5SGX10H6004 的设计充分考虑了其在 ABB 自身变频器系统中的实际应用需求，实现了器件与系统的最优匹配。这种垂直整合能力是许多纯粹的器件制造商所不具备的。
成熟的应用经验： ABB 将 IGCT 技术大规模商业化已超过二十年，ABB 5SGX10H6004 及其系列产品在全球范围内的装机量巨大，积累了丰富的现场运行数据和应用经验。相比之下，其他厂商的同类产品可能缺乏如此广泛和长期的验证。
选型建议与注意事项
在涉及 ABB 5SGX10H6004 的选型、应用或维护工作时，请务必留意以下几点：
严格的数据手册指导： ABB 5SGX10H6004 的应用必须严格遵循 ABB 官方发布的最新版数据手册。数据手册中提供了关于绝对最大额定值、电气特性、热特性和机械安装要求的全部关键信息。任何超出数据手册规定的使用都可能导致器件损坏或系统失效。
压接力与安装精度： 压接式封装对安装压力和对中精度极为敏感。必须使用专用的压装工装，并严格按照数据手册规定的压接力范围进行安装。压力过大或过小，或安装对中不良，都会直接影响器件的接触电阻、热阻甚至导致内部芯片损坏。
门极驱动匹配： 尽管 ABB 5SGX10H6004 内部集成了门极驱动单元，但其前端仍然需要外部提供合适的控制电源和光触发信号。必须使用 ABB 推荐或认证的配套门极驱动接口电路，以确保门极单元供电稳定、光信号可靠，避免因驱动不当导致器件故障。
散热系统设计： ABB 5SGX10H6004 的功率密度极高，必须配备高效可靠的散热系统。需要根据应用中的实际损耗（包括导通损耗和开关损耗）和预期的环境温度，精确计算所需的散热器热阻和冷却方式（风冷或水冷），确保器件结温始终在允许范围内。
保护电路配置： 尽管 ABB 5SGX10H6004 本身具有强大的关断能力，但系统层面仍需配置完善的保护电路，如过流保护、短路保护和吸收电路（尽管无需缓冲，但可能需要简单的 dV/dt 限制）。保护电路的响应速度必须足够快，以在故障发生时保护器件免受过流或过压的损坏。
来源可靠性与存储： ABB 5SGX10H6004 是价值高且对应用要求严格的器件，必须通过 ABB 官方或其授权的专业分销商采购，以确保是全新正品，并可追溯其批次和质量。器件应按照数据手册要求的条件（如防静电、干燥、合适的温度范围）进行存储，避免受潮或损坏。
