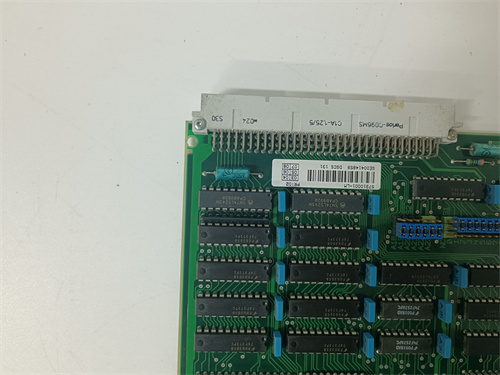

ABB DSCS131 57310001-LM 阿西亚·布朗·勃法瑞模拟量输出子模块

产品描述

ABB DSCS131 57310001-LM 是一款高性能的模拟量输出子模块，属于 ABB（阿西亚·布朗·勃法瑞）旗下备受赞誉的 S100 I/O 系列分布式控制系统的重要组成部分。作为 ABB 在过程控制领域广泛应用的 I/O 产品线，S100 系列以其高可靠性、模块化设计和灵活的配置能力而著称。ABB DSCS131 是该系列中专用于模拟量输出的子模块，其完整订货号 57310001-LM 确保了其在 ABB 全球供应体系中的唯一性和可追溯性。该模块通常安装在 S100 I/O 系列的基板单元（如 DSBC 系列）上，通过背板总线与主控单元（如 Advant Controller 或 AC 800M 系列）进行高速数据交换，同时通过其前端连接器与现场的各类执行机构相连，将控制器的数字指令精确转换为模拟量控制信号。对于过程工业的自动化工程师、系统集成商和维护人员而言，ABB DSCS131 57310001-LM 是实现对调节阀、变频器、执行机构等现场设备进行精确控制的关键组件，其输出精度和可靠性直接关系到整个控制回路的性能和产品质量。

产品参数

了解 ABB DSCS131 57310001-LM 的技术规格对于正确配置和维护 S100 I/O 系统至关重要：

• 产品型号： ABB DSCS131

• 完整订货号： ABB DSCS131 57310001-LM

• 系列归属： ABB S100 I/O 系列（Advant 控制系统）

• 模块类型： 模拟量输出子模块

• 通道数量： 通常为 2 通道或 4 通道模拟量输出（具体取决于子型号配置）

• 输出信号类型： 支持 4-20 mA 电流信号（最常用）和 0-10 V 电压信号输出，可通过跳线或软件配置

• 分辨率： 高精度数模转换，典型为 12 位或 14 位

• 精度等级： 高输出精度，典型为 ±0.2% 至 ±0.5% 满量程

• 负载能力： 每通道具有足够的驱动能力，可驱动各种现场执行机构

• 信号隔离： 输出通道与系统背板之间提供电气隔离，增强抗干扰能力和系统安全性

• 诊断功能： 全面的自诊断功能，包括输出开路/短路检测、模块健康状态监测等；前面板 LED 指示模块状态和通道状态

• 背板接口： 通过 S100 I/O 基板的背板总线与主控单元进行数据交换

• 电源要求： 通过基板从系统电源模块供电

• 安装方式： 插拔式子模块，安装在 S100 I/O 系列的基板单元（如 DSBC 系列）上

• 工作温度： 0°C 至 55°C，适用于工业控制柜环境

优势特点

ABB DSCS131 57310001-LM 凭借其卓越的输出精度和与 S100 I/O 系统的无缝集成，在过程控制领域拥有显著优势：

• 高精度模拟量输出： 过程控制中对执行机构的精确驱动至关重要。无论是调节阀的开度控制，还是变频器的转速设定，都需要精确、稳定的模拟量信号。ABB DSCS131 采用高精度的数模转换器和精密输出电路，确保控制器发出的数字指令能够被精确地转换为 4-20 mA 或 0-10 V 的模拟信号，为现场设备提供准确的控制指令，保证过程变量能够精确跟踪设定值，提高产品质量和生产效率。

• 灵活的输出类型配置： ABB DSCS131 57310001-LM 支持通过硬件跳线或软件配置的方式，灵活设置每个输出通道的信号类型和量程范围。无论是 4-20 mA 电流信号还是 0-10 V 电压信号，都可以根据现场执行机构的要求进行配置。这种灵活性使得一块模块可以适应不同类型执行机构的需求，简化了系统设计和备件管理，为用户提供了极大的便利。

• 可靠的诊断能力： ABB DSCS131 内置了完善的诊断功能，能够持续监测每个输出通道的状态。当发生输出回路开路（如执行机构线圈烧毁、接线断开）或短路时，模块能够立即检测到并通过系统向运行人员发出报警，提示潜在的现场问题。这种快速的故障诊断能力大大缩短了故障排查时间，提高了系统的可用性。

• 坚固的工业设计： ABB DSCS131 57310001-LM 采用工业级元器件和严格的制造工艺，能够耐受工业环境中的温度变化、振动和电磁干扰。其可靠的电气隔离设计有效保护了控制系统免受现场侧可能引入的过电压和干扰影响，确保了模块在各种恶劣环境下的长期稳定运行。

• 模块化与热插拔支持： 作为 S100 I/O 系列的子模块，ABB DSCS131 采用插拔式模块化设计，可以方便地安装到基板上或从中取出。这种设计支持在系统运行状态下更换模块（热插拔），无需中断其他通道的正常工作，极大地提高了系统的可维护性和可用性。

应用案例

ABB DSCS131 57310001-LM 广泛应用于需要对现场执行机构进行精确控制的各种过程工业领域：

• 化工过程控制： 在化工厂的反应器、精馏塔和混合器中，需要对进料流量、反应温度和压力进行精确控制。ABB DSCS131 接收来自控制器的控制指令，输出 4-20 mA 信号到气动调节阀的定位器，精确调节阀门开度，控制物料流量；或输出信号到加热器的功率调节器，精确控制反应温度，确保化学反应在最佳条件下进行，提高产品收率和质量。

• 电站锅炉控制： 在火力发电厂的锅炉控制系统中，ABB DSCS131 57310001-LM 被用于控制各种调节机构。例如，它输出信号到燃料调节阀，控制进入锅炉的燃料量；输出信号到送风机的变频器，调节送风量，优化燃烧过程；输出信号到减温水调节阀，控制过热蒸汽温度，保证汽轮机的安全运行。

• 水处理工艺控制： 在自来水厂和污水处理厂，ABB DSCS131 用于控制加药泵的冲程或转速，精确调节混凝剂、絮凝剂和消毒剂的投加量；控制出水阀门的开度，调节滤池的出水量；控制曝气风机的变频器，调节曝气量，优化生化处理效果。

• 制药生产控制： 在制药行业的发酵罐和纯化水系统中，ABB DSCS131 57310001-LM 用于精确控制发酵温度、pH 值和溶解氧浓度，以及纯化水管路的压力和流量，确保生产过程符合 GMP 规范，保证药品质量。

• 食品饮料加工： 在啤酒发酵、乳制品杀菌和饮料调配过程中，ABB DSCS131 用于控制温度、压力和流量，保证产品口味的一致性和安全性。

竞品对比

与其他主流 DCS 厂商的模拟量输出模块（如霍尼韦尔的模拟量输出模块、艾默生 DeltaV 的模拟量输出卡、横河 CENTUM 的模拟量输出模块、西门子 PCS 7 的模拟量输出模块）相比，ABB DSCS131 57310001-LM 展现出其独特的定位和优势：

• S100 I/O 系统的原生集成： ABB DSCS131 是为 ABB S100 I/O 系统量身定制的模拟量输出子模块。它与 ABB 的 Advant Controller 或 AC 800M 控制器、电源模块和通信模块实现了完美的集成，在硬件接口、电气特性和通信协议上达到了最佳匹配。这种原生的集成性确保了控制指令传输的最高可靠性和实时性。

• ABB 的工艺知识积累： ABB 在过程工业拥有深厚的技术积累和应用经验。ABB DSCS131 57310001-LM 的设计充分考虑了过程控制现场的各种特殊需求，如对信号隔离、抗干扰能力和长期可靠性的追求，其性能经过了全球无数工业应用的验证。

• 成熟的技术与长期可靠性： ABB 的 S100 I/O 系列产品在全球范围内拥有庞大的装机容量和最长的运行记录。ABB DSCS131 作为该系列的经典产品，其可靠性和稳定性已经过数十年的现场运行验证，赢得了用户的广泛信赖。

• 灵活的配置与广泛的兼容性： ABB DSCS131 57310001-LM 的灵活配置能力使其能够适应各种不同的应用需求，并与 ABB 不同代际的控制系统兼容。这对于系统扩容和改造项目尤为重要，可以保护用户的既有投资。

选型建议与注意事项

在涉及 ABB DSCS131 57310001-LM 的选型、安装或维护工作时，请务必留意以下几点：

1. 完整订货号核对： 在订购备件时，务必使用完整的订货号 ABB DSCS131 57310001-LM 进行核对，确保获得准确的产品。不同后缀的版本可能在硬件功能、输出通道数量或固件版本上存在差异，必须与您现有模块完全一致。

2. 输出信号类型确认： 在选型和接线前，务必确认现场执行机构所需的控制信号类型是 4-20 mA 电流信号还是 0-10 V 电压信号。根据现场实际情况，正确设置 ABB DSCS131 的输出类型（通常通过基板上的跳线或软件配置），确保与现场设备匹配。

3. 基板型号匹配： ABB DSCS131 需要安装在特定的 S100 I/O 基板（如 DSBC 系列）上才能正常工作。在更换模块前，请确认您的新模块与现有的基板完全匹配，并且基板上的接线和跳线设置正确。

4. 负载能力核对： 在连接现场执行机构前，应核对执行机构的输入阻抗和所需驱动电流，确保其在 ABB DSCS131 57310001-LM 每个通道的输出驱动能力范围内。对于电流输出，需要确保回路总电阻不超过模块的最大负载能力。

5. 校准与校验： 为保证控制精度，建议在安装 ABB DSCS131 后，使用高精度的电流表或电压表对其各通道进行输出校准。在长期运行过程中，也应建立定期校验计划，检查其输出精度是否保持在允许范围内。

6. 接线规范与屏蔽接地： 模拟量控制信号线对干扰较为敏感。连接 ABB DSCS131 57310001-LM 与现场执行机构的电缆必须使用屏蔽双绞线，并按照 ABB 的接线规范正确接地，以减少电磁干扰对控制信号的影响。

7. 防静电保护： ABB DSCS131 包含对静电敏感的电子元件。在拿取、运输和安装过程中，必须佩戴防静电手环，并在防静电工作台上操作，避免静电放电造成元器件损坏。。
