ABB TC520 3BSE001449R1 阿西亚·布朗·勃法瑞 通信接口模块

产品描述

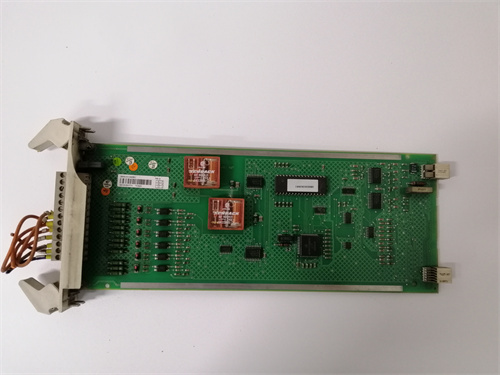

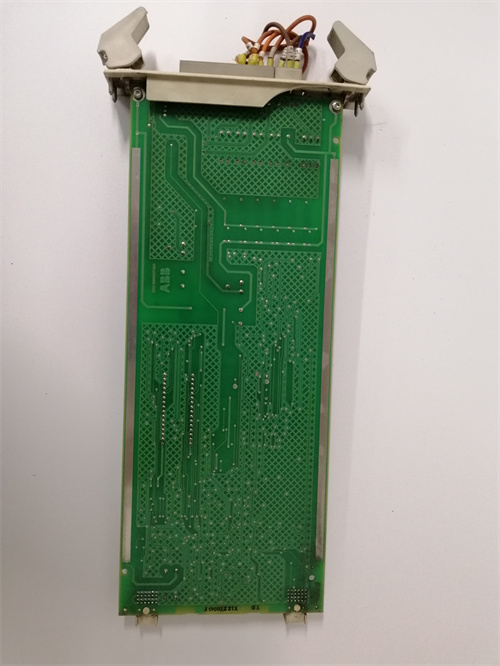

ABB TC520 3BSE001449R1 是一款高性能的通信接口模块，属于 ABB（阿西亚·布朗·勃法瑞）旗下备受赞誉的 MasterPiece 200 系列分布式控制系统的重要组成部分。作为 ABB 在过程控制领域的经典产品，MasterPiece 200 系列以其高可靠性、模块化设计和灵活的配置能力而著称，广泛应用于电力、化工、冶金和水处理等行业。ABB TC520 是该系列中专用于实现控制系统与外部设备通信的接口模块，其完整订货号 3BSE001449R1 确保了其在 ABB 全球供应体系中的唯一性和可追溯性。该模块通常安装在 MasterPiece 200 控制系统的 I/O 机架内，通过背板总线与主控单元（如 MP200/1 控制器）进行高速数据交换，同时通过其前端通信接口与各种外部设备连接，如编程器、操作员站、其他控制系统以及智能现场设备。ABB TC520 3BSE001449R1 作为 MasterBus 通信接口模块，支持 ABB 的专有 MasterBus 通信协议，实现控制器与上位机系统、远程 I/O 站和其他控制器之间的数据通信。对于过程工业的自动化工程师、系统集成商和维护人员而言，ABB TC520 是连接 ABB MasterPiece 200 控制系统与外部世界的桥梁，其通信能力和可靠性直接关系到整个控制系统的信息集成水平和运行效率。

产品参数

了解 ABB TC520 3BSE001449R1 的技术规格对于正确配置和维护 MasterPiece 200 控制系统至关重要：

• 产品型号： ABB TC520

• 完整订货号： ABB TC520 3BSE001449R1

• 系列归属： ABB MasterPiece 200 系列分布式控制系统

• 模块类型： 通信接口模块 / MasterBus 通信接口

• 通信协议： 支持 ABB 专有的 MasterBus 通信协议

• 通信介质： 通常使用同轴电缆或光纤作为传输介质

• 通信速率： MasterBus 网络典型通信速率，支持远距离数据传输

• 网络拓扑： 支持总线型或环型网络拓扑结构

• 通信距离： 支持长距离通信，使用光纤时可达到更远距离

• 功能： 实现 MasterPiece 200 控制器与以下设备的数据交换：

  • 上位机监控系统（操作员站、工程师站）

  • 远程 I/O 站（如 S100 I/O 或 S200 I/O）

  • 其他 MasterPiece 200 控制器

  • 智能现场设备（通过网关）

• 诊断功能： 前面板 LED 指示灯，用于显示模块状态、通信活动状态和网络故障状态

• 背板接口： 通过 MasterPiece 200 机架背板与主控单元进行数据交换

• 电源要求： 通过背板从系统电源模块供电

• 安装方式： 插拔式模块，安装在 MasterPiece 200 系列的标准机架内

• 工作温度： 0°C 至 55°C，适用于工业控制柜环境

优势特点

ABB TC520 3BSE001449R1 凭借其可靠的通信能力和与 MasterPiece 200 系统的无缝集成，在过程控制领域拥有显著优势：

• 可靠的 MasterBus 通信： ABB TC520 的核心功能是实现基于 MasterBus 协议的数据通信。MasterBus 是 ABB 专为工业过程控制设计的通信协议，具有高可靠性、确定性强和抗干扰能力好的特点。通过 ABB TC520 3BSE001449R1，MasterPiece 200 控制器可以与上位机系统、远程 I/O 站和其他控制器建立稳定、可靠的通信连接，确保过程数据和指令的准确传输。

• 支持多种网络拓扑： ABB TC520 支持总线型和环型等多种网络拓扑结构，为用户提供了灵活的组网方式。在环型拓扑中，即使某处通信电缆发生断线，通信仍能通过备用路径继续传输，大大提高了通信网络的可靠性。这种冗余特性对于需要高可用性的关键过程控制应用尤为重要。

• 远距离通信能力： MasterBus 网络支持较长的通信距离，特别是在使用光纤作为传输介质时，通信距离可达数公里。这使得 ABB TC520 3BSE001449R1 非常适用于需要将远程 I/O 站或操作员站部署在远离中央控制室场合的应用，如大型化工厂、长输管道和水处理厂。

• 与 MasterPiece 200 系统的无缝集成： 作为 ABB MasterPiece 200 系统的原生通信模块，ABB TC520 与 MP200/1 控制器、电源模块和其他 I/O 模块在硬件接口、电气特性和通信协议上实现了完美的集成。在系统的组态软件中，用户可以方便地对通信网络进行配置和诊断，无需额外的编程或协议转换。

• 高可靠性设计： ABB TC520 3BSE001449R1 采用工业级元器件和严格的制造工艺，能够耐受工业环境中的温度变化、振动和电磁干扰。其可靠性已经过全球无数现场应用的长期验证，确保了通信网络的连续稳定运行。

• 诊断与状态指示： 前面板的 LED 指示灯为维护人员提供了直观的模块状态和网络活动信息。通过观察指示灯，可以快速判断模块是否正常工作、是否有通信活动以及是否存在网络故障，大大简化了故障排查过程。

应用案例

ABB TC520 3BSE001449R1 广泛应用于需要将 MasterPiece 200 控制系统与上位机、远程 I/O 或其他控制器进行通信的各类过程工业领域：

• 火电厂机组控制： 在火力发电厂，ABB TC520 被用于构建连接锅炉、汽轮机和发电机控制系统的通信网络。它将各个 MasterPiece 200 控制器连接到中央控制室的操作员站和工程师站，实现对整个机组运行状态的集中监视和操作。同时，它还可以与电网调度中心的远动通信设备连接，上传发电数据并接收调度指令。

• 化工厂分布式控制： 在大型化工厂，生产过程分布在广阔的区域。ABB TC520 3BSE001449R1 用于构建连接中央控制室与各车间远程 I/O 站的通信网络。通过 MasterBus 光纤环网，中央控制室的控制器可以实时采集各车间的工艺参数，并向各车间的执行机构发送控制指令，实现对全厂生产过程的集中控制。

• 水处理厂全厂监控： 在自来水厂和污水处理厂，工艺流程沿水流方向线性分布。ABB TC520 用于构建连接中央控制室与分布在进水口、预处理、生化反应、沉淀、过滤和出水口等各工艺段远程 I/O 站的通信网络，实现全厂工艺参数的集中监控和设备的远程控制。

• 冶金生产线控制： 在钢铁和有色金属的轧制、热处理等生产线上，ABB TC520 3BSE001449R1 用于连接各个工艺段的控制器，实现生产线的协调控制和数据跟踪，确保产品质量和生产效率。

• 多控制器协同控制： 在一些大型项目中，可能需要多个 MasterPiece 200 控制器协同工作。ABB TC520 通过 MasterBus 网络将这些控制器连接起来，实现控制器之间的数据交换和联锁控制，共同完成复杂的控制任务。

竞品对比

与其他主流 DCS 厂商的通信模块（如西门子的 SIMATIC NET 通信处理器、霍尼韦尔的通信接口模块、横河的 Vnet 通信模块）相比，ABB TC520 3BSE001449R1 展现出其独特的定位和优势：

• MasterPiece 200 系统的原生集成： ABB TC520 是为 ABB MasterPiece 200 系统量身定制的通信模块。它与 MP200/1 控制器和 MasterBus 协议的集成深度是第三方通信解决方案无法比拟的。这种原生的集成性确保了通信的实时性、可靠性和确定性。

• 成熟的 MasterBus 技术： MasterBus 是 ABB 在过程控制领域长期积累和验证的成熟通信技术。ABB TC520 3BSE001449R1 作为 MasterBus 网络的接口，其性能和可靠性已经过全球数千个项目的验证，为用户提供了充分的技术信心。

• 高可靠性与长寿命： ABB 的 MasterPiece 200 系列产品在全球范围内拥有庞大的装机容量和最长的运行记录。ABB TC520 作为该系列的经典产品，其可靠性和稳定性已经过数十年的现场运行验证，赢得了用户的广泛信赖。

• 支持光纤环网冗余： ABB TC520 对光纤环网拓扑的支持，为用户提供了构建高可靠性通信网络的能力。在关键控制应用中，环网冗余可以确保通信网络在任何单点故障时仍能继续工作，大大提高了系统的可用性。

选型建议与注意事项

在涉及 ABB TC520 3BSE001449R1 的选型、安装或维护工作时，请务必留意以下几点：

1. 完整订货号核对： 在订购备件时，务必使用完整的订货号 ABB TC520 3BSE001449R1 进行核对，确保获得准确的产品。不同后缀的版本可能在硬件功能或固件版本上存在差异，必须与您现有模块完全匹配。

2. 网络拓扑规划： 在设计通信网络时，需要根据现场实际情况（如各站点间的距离、可靠性要求、成本预算）选择合适的网络拓扑结构（总线型或环型）。对于关键应用，建议采用光纤环型拓扑以提高通信的可靠性。

3. 通信介质选择： 根据通信距离和环境条件选择合适的通信介质。对于较近距离且电磁环境良好的场合，可以选择同轴电缆；对于长距离或强电磁干扰环境，建议选择光纤。

4. 终端匹配： 在总线型网络中，必须在总线的两端安装终端匹配器（Terminator）以避免信号反射。如果 ABB TC520 3BSE001449R1 位于总线的一端，请确保已正确安装终端电阻。

5. 地址设置： 在 MasterBus 网络上，每个通信节点（包括 ABB TC520）都必须设置唯一的站地址，以确保通信的正确性。在安装前，务必根据系统设计正确设置模块上的地址拨码开关。

6. 接地要求： ABB TC520 的安装必须严格遵守 ABB 提供的接地指南。正确的接地是确保通信稳定、抗干扰能力和系统安全的关键。

7. 固件版本兼容性： 在将 ABB TC520 3BSE001449R1 安装到现有系统之前，务必确认其固件版本与您的控制器和系统软件版本兼容，避免因版本不匹配导致通信失败或功能异常。
