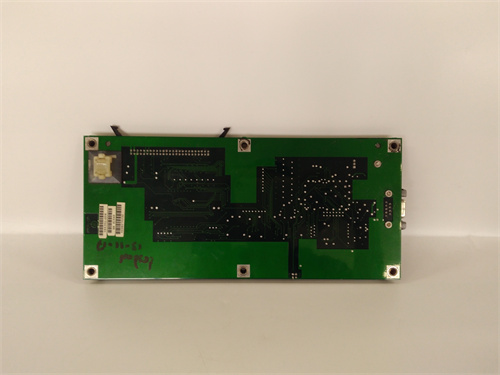

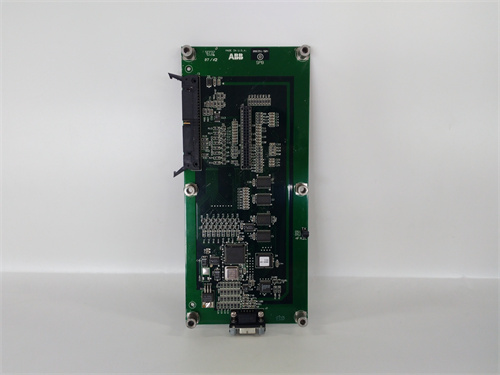

ABB 086351-004 阿西亚·布朗·勃法瑞 励磁系统电源板

产品描述

ABB 086351-004 是一款高性能的励磁系统电源板，属于 ABB（阿西亚·布朗·勃法瑞）旗下 Unitrol 系列励磁系统的的重要组成部分。作为 ABB 在同步发电机励磁控制领域的核心产品，Unitrol 系列广泛应用于各类发电厂，包括火力发电厂、水力发电厂、核电站以及风力发电和燃气轮机发电厂。ABB 086351-004 作为 Unitrol 励磁系统中的关键电源板，专门设计用于为励磁系统的控制电路、触发电路和接口电路提供稳定、可靠的直流工作电源。该模块通常安装在 Unitrol 励磁柜内，接收来自外部辅助电源（如厂用交流电源或直流屏）的输入，经过整流、滤波和稳压后，输出多路直流电压，供给励磁调节器（如 DCS 600 或 UNITROL 6000 系列）、脉冲放大板、接口板和各种传感器使用。对于发电厂的电气维护工程师、励磁系统专家和电厂运行人员而言，ABB 086351-004 是确保整个励磁控制系统正常工作的基础，其稳定性和可靠性直接关系到发电机组的励磁调节性能和电网稳定性。任何电源板的故障都可能导致励磁系统失效，进而影响发电机的正常运行。

产品参数

了解 ABB 086351-004 的技术规格对于正确诊断励磁系统故障和进行备件更换至关重要：

• 产品型号： ABB 086351-004

• 系列归属： ABB Unitrol 系列励磁系统

• 模块类型： 励磁系统电源板 / 开关电源模块

• 输入电压： 宽范围交流或直流输入，典型为 110-240 VAC 或 110-220 VDC（具体取决于型号配置）

• 输出电压： 多路直流输出电压，典型包括：

  • +5 VDC（用于数字电路）

  • ±15 VDC（用于运放和模拟电路）

  • +24 VDC（用于继电器、I/O 接口和现场传感器）

• 输出功率： 足够的输出功率容量，以满足励磁系统所有控制电路的总功耗需求

• 效率： 高转换效率，降低能耗和发热

• 保护功能： 内置输入过压/欠压保护、输出过流保护、短路保护和过热保护

• 隔离等级： 输入与输出之间提供电气隔离，确保控制电路的安全

• 诊断功能： 前面板 LED 指示灯，用于指示输入电源状态、各路输出电压状态和模块故障状态

• 报警输出： 提供无源继电器报警触点或集电极开路输出，用于远程监视电源模块状态

• 冗余支持： 在某些 Unitrol 系统中，支持双电源冗余配置，可安装两个 ABB 086351-004 模块，实现主备冗余供电

• 工作温度： 针对发电厂环境设计，适应较宽的温度范围

• 安装方式： 插拔式模块，安装在 Unitrol 励磁柜的专用卡槽内

• 涂层保护： 通常具有加强的防护涂层，适用于发电厂恶劣环境

优势特点

ABB 086351-004 凭借其卓越的电源转换能力和高可靠性设计，在发电机励磁控制领域拥有显著优势：

• 高可靠性的电源供应： ABB 086351-004 作为整个 Unitrol 励磁控制系统的供电核心，其可靠性至关重要。它采用工业级元器件和严格的制造工艺，能够耐受发电厂环境中常见的温度变化、电磁干扰和电源波动。其宽输入电压范围使其能够适应各种现场供电条件，即使输入电源发生较大波动，也能保持输出稳定，确保励磁调节器、脉冲放大电路和接口电路持续正常工作，从而保证发电机组的稳定运行。

• 多路稳定输出电压： ABB 086351-004 能够提供多路稳定的直流输出电压，分别满足励磁系统中不同电路的供电需求。+5V 为数字电路供电，±15V 为运算放大器和模拟电路供电，+24V 为继电器、I/O 接口和现场传感器供电。这种多路输出设计简化了励磁柜内的电源分配，提高了系统的集成度和可靠性。

• 全面的保护功能： ABB 086351-004 内置了多种保护功能，包括输入过压/欠压保护、输出过流保护、短路保护和过热保护。当检测到异常情况时，模块能够自动切断输出或采取其他保护措施，防止自身损坏，并保护励磁系统的其他昂贵模块免受影响。这些保护功能大大提高了整个励磁系统的可靠性和安全性。

• 完善的诊断与报警功能： ABB 086351-004 前面板的 LED 指示灯提供了直观的模块状态信息，包括电源输入正常、各路输出正常和故障指示，维护人员可以一目了然地了解电源状态。此外，模块还提供了报警输出接口，可以连接到励磁系统的监控单元或电厂 DCS，实现对电源模块状态的远程监视。一旦电源模块发生故障，维护人员可以立即收到报警，及时采取措施，避免因电源问题导致励磁失效。

• 冗余配置支持： 对于关键的大型发电机组，励磁系统的供电连续性至关重要。在某些 Unitrol 系统配置中，ABB 086351-004 支持双电源冗余配置，用户可以并排安装两个电源模块，一个作为主电源，另一个作为热备用。当主电源模块发生故障时，备用模块能够立即无缝接管供电，保证励磁系统不间断运行，避免了因单点电源故障导致的发电机停机风险。

• 坚固的工业设计与防护涂层： 发电厂环境往往伴随着高温、振动、电磁干扰和可能的腐蚀性气体。ABB 086351-004 采用工业级元器件和严格的制造工艺，其加强的防护涂层能够有效防止潮湿、盐雾和腐蚀性物质对电路板的侵蚀，大大提高了模块在恶劣发电厂环境中的长期运行可靠性。

应用案例

ABB 086351-004 主要应用于使用 ABB Unitrol 励磁系统的各类发电厂中，为励磁控制系统提供可靠的电源：

• 大型火电厂汽轮发电机励磁： 在 300MW、600MW 甚至 1000MW 的大型燃煤发电厂中，汽轮发电机组的励磁系统采用 ABB Unitrol 系列。ABB 086351-004 作为励磁柜的电源模块，为整个励磁控制系统提供稳定的工作电源。在双电源冗余配置下，即使一路厂用电源发生波动或一个电源模块损坏，励磁系统仍能继续正常工作，确保发电机组的稳定运行和电网安全。

• 燃气轮机发电机组： 在联合循环电厂的燃气轮机发电机组中，启停频繁，对励磁系统的响应速度和可靠性要求很高。ABB 086351-004 以其快速响应和高可靠性，满足燃气轮机的特殊要求，确保机组在各种工况下的安全稳定运行。

• 水力发电厂： 在水电站，水轮发电机的励磁系统同样采用 Unitrol 系列。ABB 086351-004 为励磁系统提供稳定的电源，确保机组在并网、调相和孤网运行等各种模式下都能可靠工作。

• 核电站常规岛： 在核电站的常规岛部分，汽轮发电机组的励磁系统对可靠性的要求极高。ABB 086351-004 以其高可靠性和长寿命，满足核电站对设备可靠性的严格要求。

• 工业自备电厂： 在各种工业企业的自备电厂中，ABB 086351-004 为励磁系统提供稳定的电源，保障企业生产的电力供应。

竞品对比

与其他主流励磁系统厂商的电源模块（如西门子的 Thyripol 系列电源、GE 的 EX2000 系列电源、巴斯勒的 DECS 系列电源）相比，ABB 086351-004 展现出其独特的定位和优势：

• Unitrol 系统的原生集成： ABB 086351-004 是为 ABB Unitrol 励磁系统量身定制的电源模块。它与 Unitrol 的调节器、脉冲放大板和接口板在电气特性和机械尺寸上实现了完美匹配，确保了整个励磁系统的可靠性和最佳性能。这种原生的集成性是通用电源模块无法比拟的。

• ABB 的励磁技术积累： ABB 在同步发电机励磁领域拥有超过百年的技术积累和无数成功案例。ABB 086351-004 的设计充分体现了 ABB 对励磁系统供电需求的深刻理解，其电源品质、保护功能和可靠性都是针对发电机励磁的特殊要求而优化的。

• 卓越的可靠性与环境适应性： 励磁系统电源板需要在发电厂的高温、强电磁干扰环境中长期连续运行。ABB 086351-004 采用工业级元器件、严格的制造工艺和加强的防护涂层，其可靠性经过了全球无数发电项目的长期验证，确保了发电机组的长期安全稳定运行。

• 全球化的服务网络： 选择 ABB 086351-004 意味着可以获得 ABB 遍布全球的技术支持和工程服务网络的支持。无论是备件供应、紧急维修还是系统升级，ABB 都能够提供专业、及时的帮助。

选型建议与注意事项

在涉及 ABB 086351-004 的选型、安装或维护工作时，请务必留意以下几点：

1. 完整型号核对： 在订购备件时，务必使用完整的型号 ABB 086351-004 进行核对，确保获得准确的产品。不同后缀的版本可能在输入电压范围、输出电压规格或输出功率上存在差异，必须与您现有模块完全一致。

2. 输入电压规格确认： 在安装前，务必确认 ABB 086351-004 的输入电压规格与现场提供的辅助电源完全匹配。错误的电源接入可能导致模块立即损坏。

3. 输出负载计算： 在更换电源模块前，应了解整个励磁系统的总功耗，确保新电源模块的输出功率足够。如果系统经过了扩容或改造，实际功耗可能增加，需要重新核算。

4. 冗余配置考虑： 对于关键的大型发电机组，建议采用双电源冗余配置。在安装时，需要确保两个 ABB 086351-004 模块的输入电源取自不同的电源回路（如两路不同的厂用电源），以实现真正的电源冗余。

5. 报警接口接线： ABB 086351-004 提供的报警输出接口应正确接入励磁系统的监控单元或电厂 DCS，以便实现对电源模块状态的远程监视。在接线时，注意报警触点的容量，避免接入过大负载。

6. 接地要求： ABB 086351-004 的安装必须严格遵守 ABB 提供的接地指南。正确的接地是确保电源模块稳定运行、抗干扰能力和人身安全的关键。

7. 防静电保护： ABB 086351-004 包含对静电敏感的电子元件。在拿取、运输和安装过程中，必须佩戴防静电手环，并在防静电工作台上操作，避免静电放电造成元器件损坏。

8. 定期检查与维护： 尽管 ABB 086351-004 设计高度可靠，但仍建议在定期检修时对其进行检查。检查前面板 LED 指示灯状态是否正常，检查输入和输出接线端子是否紧固，清除模块表面的灰尘和污垢，确保散热良好。对于运行多年的模块，可以考虑测量其各路输出电压是否在正常范围内。
