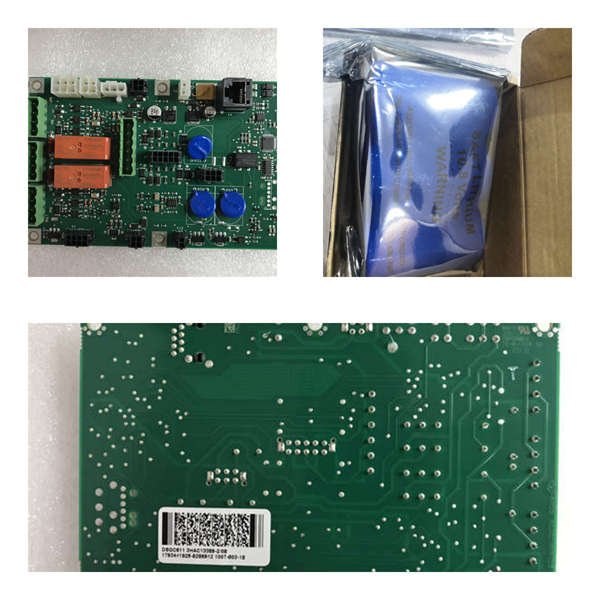

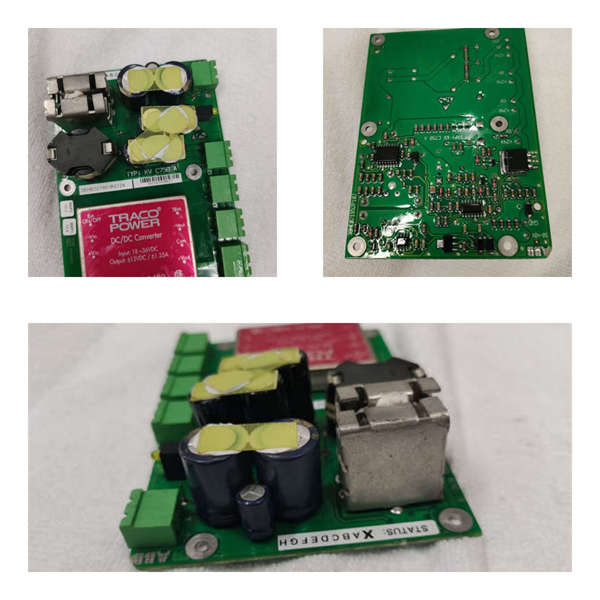

216NG63 ABB 辅助直流电源装置

　　216NG63 ABB 辅助直流电源装置

　　型号：216NG63

　　品牌：ABB

　　产品描述

　　辅助电源通过开关关闭辅助直流电源装置216NG61，分别。216NG62或216NG63。

　　在这方面必须注意以下几点：

　　每个电子设备机架都有自己的辅助电源装置。

　　一个或最多两个冗余216NG6。辅助的直流电源装置可以安装在设备机架上。

　　如果安装了两个冗余辅助直流电源装置，两个单元都必须关闭为了给电子单元供电，保护必须连接到外部辅助直流电源（站电池）。辅助直流电源装置216NG61、216NG62或216NG63（DC/DC转换器）步进电站电池电压低至24 V，并在输入之间提供电绝缘以及输出电压。24 V电源分配给机组通过B448C并联插入保护设备机架216NG61、216NG62或216NG63电源单元还为I/O单元上的电子电路供电。设备机架可以只配备一个或两个冗余的216NG61、216NG62或216NG63辅助直流电源单位。冗余单元可以连接到同一个或两个不同的电站电池。

　　所有软件配置，即保护功能的选择和设置以及输入和输出信号的分配通过RS-423串行接口在216VC62a处理单元。相应的连接器是单元正面的25针插座X2，个人计算机已连接。
