首先为您介绍

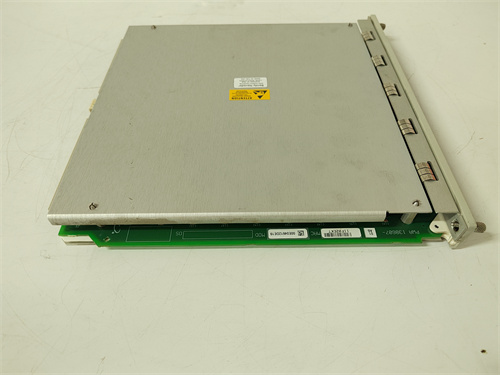

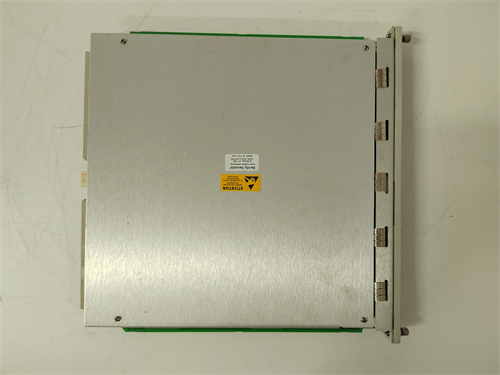

BENTLY 3500/22M 138607-01，它是 Bently Nevada 3500 监测与保护系统的核心模块，专门用于旋转机械（如汽轮机、压缩机、电机）的振动与轴位移监测，可实现对设备运行状态的实时监控、异常预警及紧急停机保护，避免因机械故障导致的高额维修成本与生产中断。该模块广泛应用于能源、石油化工、化工、船舶等领域，是保障大型旋转设备安全稳定运行的关键组件。
产品链接（
BENTLY 3500/22M 138607-01）：[此处插入提供的产品链接]，通过该链接可获取详细技术手册，包括传感器接线图、参数配置指南及校准流程。
BENTLY 3500/22M 138607-01 采用数字化架构设计，兼容 Bently 系列电感式传感器与压电式加速度传感器，能精准捕捉机械振动、轴径向位移等关键参数，并通过 3500 系统总线实时传输至控制器，配合可自定义的预警与停机阈值，为设备健康管理提供可靠数据支撑。此外，
BENTLY 3500/22M 138607-01 具备抗干扰能力强、环境适应性高的特点，可在高温、粉尘、振动等严苛工业环境中稳定工作，平均无故障时间（MTBF）超 20 万小时，大幅降低设备维护频率。
BENTLY 3500/22M 138607-01 的技术参数针对旋转机械监测场景优化设计，核心参数如下：
- 监测功能与精度
- 监测类型：振动（峰 - 峰值、有效值 RMS、峰值加速度 / 速度 / 位移）、轴径向位移、轴对中偏差；
- 振动测量范围：0-500 μm（峰 - 峰值），测量精度 ±1%（相对于实测值）；
- 轴位移测量范围：0-25 mm（径向），精度 ±0.5%（相对于满量程）；
- 频率响应范围：0.1-10000 Hz，可覆盖低频率（轴对中偏差）与高频率（轴承磨损）信号；
- 模数转换（ADC）分辨率：16 位，有效降低信号噪声干扰。
- 通道与传感器兼容性
- 通道数量：4 个独立通道，每通道支持 2 个传感器（可分别接入振动或位移传感器）；
- 兼容传感器：Bently 电感式传感器（如 BENTLY 330103-00-06-10-02-00）、压电式加速度传感器；
- 传感器接口：端子式连接，支持信号与电源线路分离布线，减少干扰。
- 保护与预警功能
- 阈值设置：支持 “预警（Warning）” 与 “停机（Trip）” 两级阈值，每通道、每监测类型可独立配置；
- 停机延迟：0.1-10 秒可调，避免短期信号峰值导致的误触发；
- 故障保护：通道短路时自动闭锁，同时在 3500 系统面板显示故障代码，便于快速定位问题。
- 通信与环境适应性
- 内部通信：兼容 3500 系统总线，数据更新频率 10 次 / 秒，实现实时数据传输；
- 外部扩展：通过 3500/92 模块可支持 Modbus RTU 协议，对接 SCADA 系统（如西门子 WinCC、ABB 800xA）；
- 工作环境：温度 0-65℃，湿度≤95%（无冷凝），抗振动等级符合 IEC 60068-2-6（10-55 Hz，振幅 0.75 mm）；
- 防护等级：IP20（金属外壳，适用于控制柜内安装）。
BENTLY 3500/22M 138607-01 相比同类监测模块，具备以下核心优势：
- 多功能集成与高精准度模块无需额外组件即可同时实现振动、轴位移、轴对中偏差监测，16 位 ADC 分辨率与 ±1% 的测量精度，能捕捉机械早期故障信号（如轴承轻微磨损、轴轻微偏移），为预测性维护提供数据支持。例如，在汽轮机监测中，BENTLY 3500/22M 138607-01 可提前 3-6 个月发现轴对中偏差异常，避免因偏差扩大导致的转子磨损。
- 强兼容性与系统集成性BENTLY 3500/22M 138607-01 完全兼容 Bently 3500 系列其他模块（如 3500/15 电源模块、3500/20 转速模块），可组成完整的机械保护系统；同时支持 Modbus 协议扩展，轻松接入工厂现有 SCADA 系统，无需重构控制架构，降低集成成本。
- 高可靠性与易维护性金属外壳与抗干扰设计使模块能适应严苛工业环境，MTBF 超 20 万小时；通过 Bently Nevada System 3500 Configuration 软件可实现自动校准与参数配置，校准周期仅需 1 年，且支持在线诊断（如传感器断线、通道故障），减少停机维护时间。
- 灵活的阈值与预警机制每通道独立的 “预警 - 停机” 阈值设置，可根据不同设备（如压缩机、电机）的运行特性自定义参数，例如对高速压缩机设置较严格的振动阈值（预警 200 μm，停机 300 μm），对低速电机设置宽松阈值（预警 300 μm，停机 400 μm），兼顾保护精度与生产连续性。
BENTLY 3500/22M 138607-01 在多个关键行业中发挥重要作用，以下为典型应用案例：
- 能源行业（火电厂汽轮机监测）某华东地区火电厂为 300MW 汽轮机组配置 BENTLY 3500/22M 138607-01，监测汽轮机高压转子振动与轴位移。模块实时采集 4 个测点的振动数据（采样频率 10 次 / 秒），当某次运行中振动值突升至 280 μm（预设预警阈值 250 μm）时，系统立即发出声光预警；运维人员通过 SCADA 系统查看 BENTLY 3500/22M 138607-01 传输的历史数据，判断为轴承润滑不足，及时停机补充润滑油，避免转子磨损导致的 100 万元以上维修损失。
- 石油化工行业（天然气压缩机监测）某西部油田的天然气长输管道压缩机站，采用 BENTLY 3500/22M 138607-01 监测压缩机转子径向位移与振动。模块接入 2 个电感式传感器，实时监测转子运行位置；当压缩机因进气压力波动导致轴位移升至 8 mm（预设停机阈值 10 mm）时，模块发出预警信号，运维人员调整进气阀门压力，避免轴与壳体碰撞，保障管道输气连续性（若停机将导致日损失天然气输送量超 50 万立方米）。
- 化工行业（离心式压缩机监测）某大型石化厂的聚乙烯生产装置中，BENTLY 3500/22M 138607-01 用于离心式压缩机振动监测。模块通过分析振动频率谱，提前发现轴承内圈磨损（高频振动信号异常），并将数据传输至设备管理平台；运维人员在计划性检修中更换轴承，避免压缩机突发故障导致的生产中断（单次中断损失超 200 万元）。
将 BENTLY 3500/22M 138607-01 与同类产品（艾默生 CSI 6500/60，型号 14202770）对比，核心差异如下表：
由表可见，BENTLY 3500/22M 138607-01 在通道数量、频率响应、测量精度及传感器兼容性上更具优势，尤其适合需要多测点、宽频率监测的大型旋转设备（如汽轮机、离心式压缩机）；若用户已采用 Bently 3500 系统，选择 BENTLY 3500/22M 138607-01 可实现无缝集成，无需额外适配。
- 设备类型匹配：BENTLY 3500/22M 138607-01 适用于转速 100-10000 rpm 的旋转机械（如汽轮机、压缩机、电机），若设备转速低于 100 rpm（如低速搅拌器），建议选择 Bently 3500/25 低频监测模块；
- 传感器兼容性：若现有传感器为 Bently 电感式（如 330103 系列），BENTLY 3500/22M 138607-01 可直接对接，无需额外转换器；若为第三方压电式传感器，需确认传感器输出信号（4-20 mA 或 mV 级）是否匹配模块输入范围；
- 系统规模：单台模块支持 4 个通道，若需监测 8 个以上测点（如大型汽轮机组的高中压转子），可多模块并联接入 3500 系统总线，最多支持 16 个 BENTLY 3500/22M 138607-01 模块。
- 安装与接线：需由 Bently 认证工程师进行安装，确保传感器线缆与动力线缆分开布线（间距≥15 cm），避免电磁干扰；接线时严格按照产品手册（BENTLY 3500/22M 138607-01 技术手册，可通过产品链接获取）的引脚定义操作，防止接反导致模块损坏；
- 校准与维护：每 1 年通过 Bently Nevada System 3500 Configuration 软件进行一次校准，校准前需记录当前参数（避免校准后阈值丢失）；定期（每 3 个月）检查传感器线缆绝缘层，防止因磨损导致短路；
- 阈值设置：避免将 “停机阈值” 设置过严（如接近测量量程上限），建议预留 10%-20% 的缓冲空间（例如振动量程 500 μm 时，停机阈值设为 400 μm），防止短期信号峰值误触发停机；
- 软件版本匹配：确保 Bently 3500 系统软件版本≥V4.0，否则 BENTLY 3500/22M 138607-01 的部分功能（如 Modbus 扩展）可能无法正常使用，可通过产品链接下载最新软件升级包。
