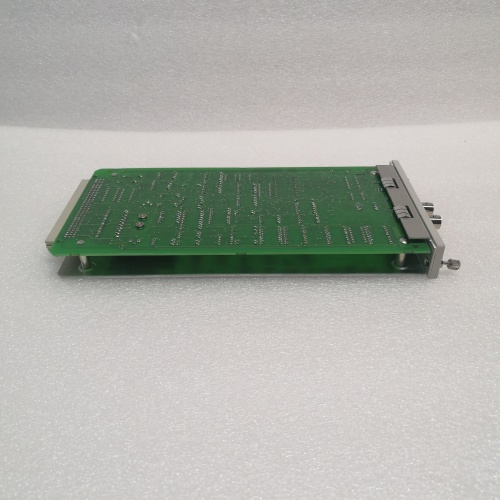

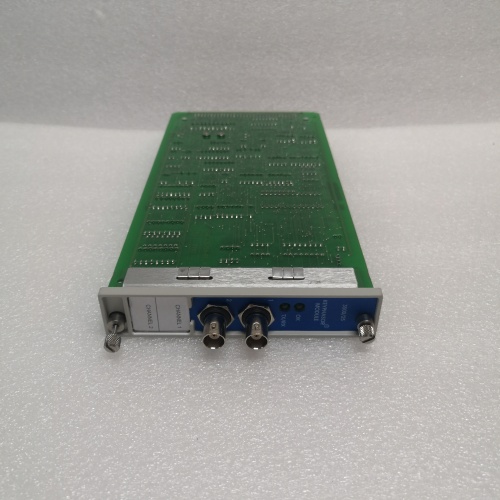

BENTLY 125704-01 是本特利（BENTLY NEVADA）3500 系统的核心键相 / 转速监测模块，专为旋转机械的转速测量、键相信号采集与相位分析设计，承担着设备转速控制、转子动平衡监测、故障诊断的关键数据采集任务，是保障汽轮机、压缩机、风机等旋转设备稳定运行的核心硬件。在火电厂汽轮发电机组转速监测、石化厂离心式压缩机键相分析、冶金厂高炉风机转速控制等场景中，BENTLY 125704-01 凭借高精度测量、宽转速范围、抗干扰特性，确保转速与键相信号的精准采集；同时，BENTLY 125704-01 支持在线组态与故障报警，可最大限度提升设备运行安全性，BENTLY 125704-01 的可靠运行直接决定了 3500 监测系统对旋转机械转速与相位的分析能力，是本特利设备状态监测解决方案中的核心组件。
BENTLY 125704-01 采用高精度频率计数与相位分析算法，转速测量精度达 ±0.01 RPM，相位分辨率 0.01°，可精准捕捉旋转机械的转速波动与转子相位偏移；支持多齿测速齿轮信号输入，即使在低转速（0.1 RPM）工况下也能稳定测量，满足汽轮机启动 / 停机全过程的转速监测需求。
兼容电涡流传感器、TTL 脉冲、正弦波脉冲等多种输入信号类型，BENTLY 125704-01 可直接对接本特利 3300 系列电涡流传感器（键相测量）与第三方测速装置；内置数字滤波与电磁屏蔽电路，能抵御工业现场的变频器干扰、电机辐射、电压波动，避免转速信号误采集或丢失，确保恶劣环境下的测量稳定性。
通过 3500 系统组态软件可自由配置转速量程、报警阈值、相位参考点，BENTLY 125704-01 支持通道独立组态（不同通道适配不同设备）；内置多级报警机制，转速超限、键相信号丢失时可立即输出继电器报警信号，触发设备停机保护或上位机预警，为设备故障预防提供及时响应。
模块内置自诊断功能，可实时监测通道短路、传感器故障、信号丢失等异常，并通过 3500 系统总线上传诊断信息；支持热插拔（需 3500 机架支持），BENTLY 125704-01 可在系统运行状态下更换模块，无需停机；模块自带状态指示灯（电源、运行、通道故障），故障定位直观高效，大幅降低维护成本。
作为 3500 系统的原厂模块，BENTLY 125704-01 可与振动模块（3500/40）、位移模块（3500/50）协同工作，将转速、键相数据与振动、轴位移数据融合分析，实现转子动平衡监测、不对中故障诊断等高级功能；支持数据上传至本特利 Asset Condition Monitor（ACM）平台，为设备预测性维护提供完整数据支撑。
- 电力行业：火电厂汽轮发电机组转速监测 / 键相分析、水电站水轮发电机组转速控制、核电站冷却水泵转速监测
- 石化行业：离心式压缩机 / 往复式压缩机转速测量、催化裂化装置风机键相分析、LNG 泵组转速控制
- 冶金行业：高炉鼓风机 / 转炉除尘风机转速监测、轧钢机主电机键相分析、磨机转速控制
- 轨道交通：高铁牵引电机转速测量、地铁车辆制动系统转速监测、机车柴油机转速控制
该火电厂 600MW 汽轮发电机组配备 3500 监测系统，核心转速 / 键相模块选用 BENTLY 125704-01：2 个通道监测汽轮机高压缸转速（电涡流传感器键相），1 个通道监测发电机转速，1 个通道监测给水泵转速。BENTLY 125704-01 的高精度测量确保汽轮机启动过程中转速控制精度 ±0.1 RPM，键相数据为转子动平衡分析提供精准相位参考；某次汽轮机转速异常飙升至 3050 RPM（额定 3000 RPM），模块立即触发报警并输出停机信号，避免了超速飞车事故，减少直接经济损失超千万元。
某石化厂丙烯腈装置离心式压缩机采用 BENTLY 125704-01 模块采集键相信号与转速数据，模块将数据上传至 3500 系统主机，与振动模块数据融合分析转子不对中故障。BENTLY 125704-01 捕捉到压缩机运行中相位偏移从 5° 增至 15°，结合振动数据诊断为转子不对中，运维人员及时停机调整，避免了轴承磨损加剧导致的压缩机停机，装置非计划停机时间缩短至 4 小时，降低生产损失超 50 万元。
- 设备匹配：旋转机械（汽轮机、压缩机、风机）的转速 / 键相监测优先选用 BENTLY 125704-01（4 通道）；2 通道需求可选择 BENTLY 125703-01 模块。
- 传感器配套：键相测量需搭配本特利 3300 系列电涡流传感器（330103/330104），转速脉冲测量需确认信号类型（TTL / 正弦波）与模块兼容。
- 渠道选择：仅通过 BENTLY NEVADA 授权经销商或原厂采购 BENTLY 125704-01，非原厂模块存在测量精度漂移、报警失效等问题，严重威胁设备安全。
- 冗余配置：关键设备（如电厂汽轮机、石化厂核心压缩机）建议配置双模块冗余采集，提升监测系统可靠性。
- 安装要求：模块需插入 3500 系统专用机架，传感器线缆选用屏蔽电缆并单独布线（远离动力电缆），键相传感器安装需与测速齿轮对准（间隙 0.5~1mm）；模块接地端子可靠接地（接地电阻＜4Ω）。
- 组态配置：通过 3500 系统组态软件配置转速量程、报警阈值、相位参考点，校准键相传感器零点与满度，模拟转速信号测试报警功能，确保逻辑正确。
- 维护管理：定期检查传感器安装间隙、模块接线端子紧固性，每半年通过标准转速源验证测量精度；备份模块组态参数，避免模块更换后重新调试。
- 存储要求：备用 BENTLY 125704-01 需存储在干燥、恒温环境（0℃ ~ +30℃，湿度＜60%），避免电路板受潮、静电损坏，存储时保留原厂防静电包装。
