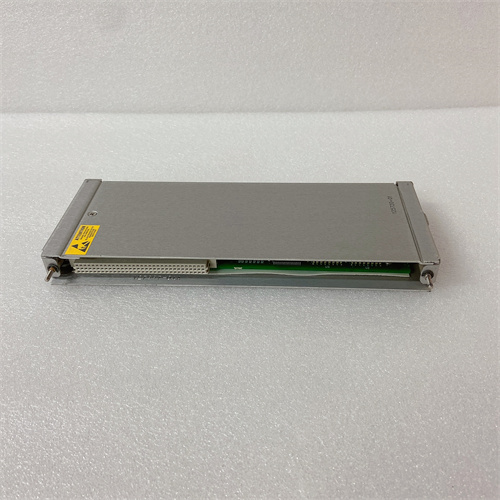

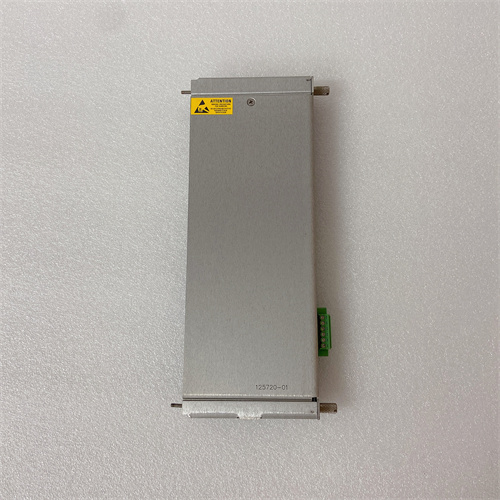

BENTLY 125720-01 是本特利（BENTLY NEVADA）3500 系统的电源输入模块，隶属于 3500 机械保护系统的核心供电组件，核心功能是为 3500 机架内的监测模块（如振动、位移、温度模块）提供稳定、冗余的直流供电，是保障整个机械保护系统持续运行的关键设备。作为 3500 系统的专用电源模块，BENTLY 125720-01 集成双路冗余输入、过压过流保护、电源状态监测功能，广泛应用于汽轮机、燃气轮机、发电机等关键旋转设备的保护系统中。在火电厂百万千瓦级汽轮机组保护系统里，BENTLY 125720-01 为 3500/40M 振动监测模块、3500/50 温度模块提供不间断供电；在石化厂离心式压缩机保护系统中，BENTLY 125720-01 适配防爆环境下的供电需求，确保监测系统不中断；在冶金厂高炉风机保护系统中，BENTLY 125720-01 凭借高抗干扰性稳定输出电源，避免电压波动导致的模块故障。此外，BENTLY 125720-01 支持热插拔与冗余配置，大幅提升系统供电的可靠性。
- 输入电压：24V DC ±20%（双路冗余输入，支持无缝切换）
- 输出电压：24V DC（稳定输出，精度 ±1%）
- 输出电流：最大 10A（总输出），单模块最大供电电流 2A
- 电压调整率：≤±0.5%（输入电压波动范围内）
- 负载调整率：≤±0.5%（0~100% 负载变化）
- 纹波与噪声：≤50mVp-p（20Hz~20MHz）
- 保护功能：过压保护（28V DC 阈值）、过流保护（11A 阈值）、短路保护、过热保护
- 转换效率：≥92%（额定负载下）
- 绝缘耐压：输入与输出间耐压 2500V AC（1min），输出与地间耐压 1500V AC（1min）
- 散热方式：自然风冷（内置散热片），无风扇设计减少故障点
- 指示灯：电源输入状态灯（2 路）、输出状态灯、故障报警灯
- 工作温度：-20℃~+60℃，存储温度：-40℃~+85℃
- 相对湿度：5%~95%（无冷凝，40℃）
- 振动抗性：5-500Hz，2g（X/Y/Z 三轴，符合 IEC 60068-2-6）
- 冲击抗性：30g（11ms 半正弦波，符合 IEC 60068-2-27）
- 安装方式：3500 系统标准机架插槽安装（占 1 个插槽位），支持热插拔
- 认证资质：CE、UL/cUL、ATEX Zone 2 防爆认证、RoHS 合规
- 兼容系统：BENTLY 3500 v4.0~v6.0 机械保护系统，支持最多 10 个 3500 模块供电
- 冗余特性：支持 N+1 冗余配置（最多 4 个模块并联冗余）
- 平均无故障时间（MTBF）：≥300,000 小时（基于 Telcordia 标准）
- 冗余供电保障：BENTLY 125720-01 配备双路 24V DC 冗余输入，输入链路故障时无缝切换（切换时间＜1ms），结合 N+1 模块冗余配置，彻底消除供电单点故障，满足关键设备保护系统 “零中断” 供电需求。
- 高精度稳定输出：输出电压精度 ±1%，纹波噪声≤50mVp-p，为 3500 系统内敏感的监测模块提供纯净电源，避免电压波动导致的采集数据失真或模块误报警，保障监测精度。
- 全维度保护功能：集成过压、过流、短路、过热四重保护机制，故障发生时快速切断输出或切换冗余链路，既保护下游监测模块不被损坏，又能通过指示灯直观显示故障类型，便于快速排查。
- 热插拔与易维护：支持带电热插拔，维护人员可在系统运行状态下更换故障模块，无需停机，配合清晰的状态指示灯，大幅缩短故障处理时间，提升系统可用性。
- 恶劣环境适应：-20℃~+60℃宽温工作范围、无风扇散热设计及 ATEX 防爆认证，可稳定运行于电厂汽轮机旁、石化厂防爆区域等恶劣环境，抗干扰、抗粉尘能力强。
- 电力行业：火电厂汽轮发电机组 3500 保护系统供电、燃气轮机电站监测模块电源、水电站水轮机组保护系统供电
- 石化行业：炼油厂压缩机保护系统电源、化工园区泵组监测模块供电、LNG 接收站关键设备保护系统电源
- 冶金行业：高炉鼓风风机保护系统供电、轧钢机主电机监测模块电源、炼钢转炉配套设备保护系统供电
- 轨道交通：机车牵引电机保护系统供电、轨道风机监测模块电源
- 火电厂汽轮机组应用：某华东百万千瓦级火电厂在 3500 振动保护系统中部署 2 台BENTLY 125720-01 实现 N+1 冗余供电，为 8 个监测模块提供稳定电源，在一次主输入电源故障时，模块无缝切换至备用电源，系统无中断运行，成功避免因供电故障导致的机组保护失效。
- 石化厂压缩机应用：某中石油炼化厂在离心式压缩机 3500 保护系统中使用BENTLY 125720-01，其 ATEX 防爆认证适配厂区 1 区危险环境，无风扇设计避免粉尘进入导致的故障，长期运行输出电压稳定，压缩机保护系统年故障率＜0.5%。
- 冶金厂风机应用：某钢铁企业高炉鼓风风机 3500 保护系统采用BENTLY 125720-01 供电，宽温设计适应高炉旁高温（最高 58℃）环境，过流保护功能在某次模块短路故障时快速切断输出，避免故障扩散，仅更换故障模块即可恢复，减少停机时间 8 小时。
选取某品牌工业冗余电源模块作为对比，核心参数差异如下：
- 系统匹配：BENTLY 3500 v4.0 及以上版本系统优先选择BENTLY 125720-01；关键设备保护系统建议配置 N+1 冗余（如 2 台模块并联），普通设备可单模块供电。
- 负载适配：根据 3500 机架内模块数量选型（单模块最大供电 10A），8 个及以上模块建议配置 2 台BENTLY 125720-01 冗余。
- 场景适配：防爆区域（如石化厂 Zone 2）必须选用BENTLY 125720-01（ATEX 认证）；高温、多尘环境优先选择无风扇设计的本特利电源模块。
- 安装规范：双路输入需接入不同电源系统（如 UPS + 厂用电），输入线缆选用 2.5mm² 以上铜芯线，避免线损导致输入电压过低；模块安装于 3500 机架指定电源插槽，确保散热空间充足。
- 冗余配置：N+1 冗余配置时，需确保所有模块型号一致，通过 3500 系统软件启用冗余功能，定期（每季度）进行输入切换测试，验证冗余可靠性。
- 故障处理：出现故障报警时，根据指示灯判断故障类型（输入故障 / 输出故障），热插拔更换模块时需佩戴防静电手环，避免静电损坏模块。
- 维护保养：定期（每 6 个月）清理模块散热片灰尘，检查输入输出接线端子是否松动，避免接触不良导致的电压波动。
