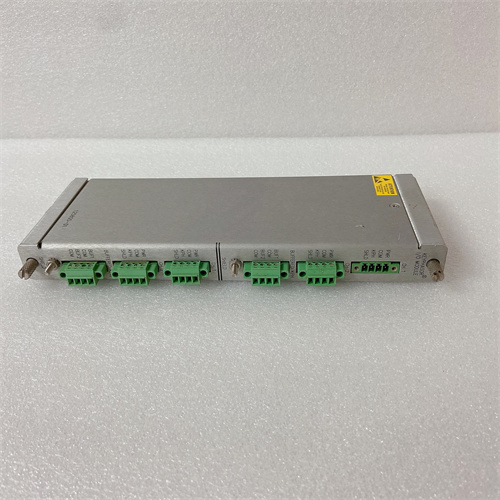

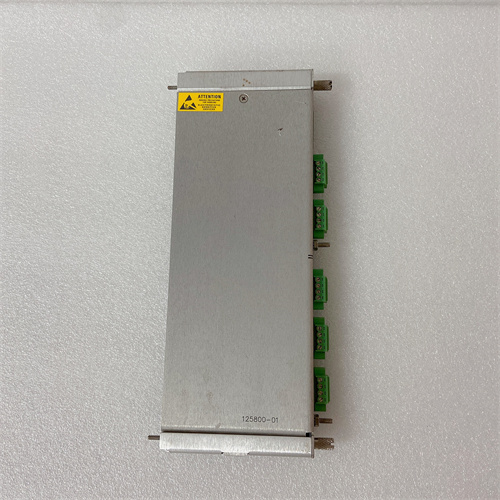

BENTLY 125800-01 是本特利（BENTLY NEVADA）3500 系统的框架接口模块（FIM），隶属于 3500 机械保护系统的核心通信组件，核心功能是实现 3500 机架内部模块间的数据交互、机架与主机的通信连接，以及系统配置管理与状态监测，是 3500 系统的 “中枢神经”。作为 3500 系统的必备模块，BENTLY 125800-01 集成高速背板通信、冗余连接、故障诊断功能，广泛应用于汽轮机、燃气轮机、压缩机等关键旋转设备的保护系统中。在火电厂百万千瓦级汽轮机组保护系统里，BENTLY 125800-01 协调 3500/40M 振动模块、3500/53 超速模块的数据传输与指令执行；在石化厂离心式压缩机保护系统中，BENTLY 125800-01 支持双机架冗余配置，确保系统通信不中断；在冶金厂高炉风机保护系统中，BENTLY 125800-01 适配恶劣工业环境下的稳定运行需求，保障模块间数据同步。此外，BENTLY 125800-01 支持热备冗余，大幅提升系统整体可靠性。
- 背板通信速率：100Mbps（3500 系统专用背板总线）
- 主机通信接口：2×RS-485（冗余）、1× 以太网口（可选，支持 TCP/IP）
- 数据传输延迟：≤1ms（模块间数据交互）
- 最大接入模块数：支持 3500 机架内最多 14 个监测模块接入
- 冗余通信切换：主备链路切换时间≤500ms
- 工作电源：由 3500 系统电源模块供电（24V DC），功耗≤5W
- 配置管理：支持通过 3500 System Software 进行在线配置、参数下载与状态监控
- 诊断功能：实时监测背板通信状态、模块在线状态、电源状态，支持故障报警输出
- 指示灯：电源灯、通信状态灯（主 / 备）、模块故障灯、系统正常灯
- 协议支持：3500 系统专用通信协议、Modbus RTU（主机通信）
- 工作温度：-20℃~+60℃，存储温度：-40℃~+85℃
- 相对湿度：5%~95%（无冷凝，40℃）
- 振动抗性：5-500Hz，2g（X/Y/Z 三轴，符合 IEC 60068-2-6）
- 冲击抗性：30g（11ms 半正弦波，符合 IEC 60068-2-27）
- 安装方式：3500 系统机架专用插槽（必须安装于机架首个插槽），支持热插拔
- 认证资质：CE、UL/cUL、ATEX Zone 2 防爆认证、RoHS 合规
- 兼容系统：BENTLY 3500 v4.0~v6.0 机械保护系统，支持双机架冗余配置
- 冗余特性：支持 1:1 热备冗余（主备 FIM 自动切换）
- 平均无故障时间（MTBF）：≥250,000 小时（基于 Telcordia 标准）
- 系统中枢核心：BENTLY 125800-01 作为 3500 系统的框架接口模块，统一管理机架内所有监测模块的通信与数据交互，确保振动、位移、超速等关键数据的实时同步与指令快速执行，是系统稳定运行的核心保障。
- 冗余通信设计：配备双 RS-485 主机通信链路 + 支持双 FIM 热备冗余，单链路或单模块故障时无缝切换，杜绝通信中断风险，满足关键设备保护系统 “7×24 小时” 不间断运行需求。
- 全面诊断监测：实时监测模块在线状态、通信链路状态、电源状态，通过指示灯与软件报警快速定位故障点，配合热插拔功能，大幅缩短故障排查与恢复时间。
- 恶劣环境适应：-20℃~+60℃宽温工作范围、工业级电磁兼容设计，可稳定运行于电厂汽轮机旁、石化厂防爆区域等恶劣环境，抗干扰、抗粉尘能力强，适应复杂工业工况。
- 便捷配置管理：支持通过 3500 System Software 实现远程在线配置、参数修改与固件升级，无需现场拆机操作，降低运维难度与成本，提升系统管理效率。
- 电力行业：火电厂汽轮发电机组 3500 保护系统、燃气轮机电站旋转设备监测系统、水电站水轮机组保护系统
- 石化行业：炼油厂离心式压缩机保护系统、化工园区泵组振动监测系统、LNG 接收站压缩机保护系统
- 冶金行业：高炉鼓风风机保护系统、轧钢机主电机振动监测系统、炼钢转炉配套设备保护系统
- 轨道交通：机车牵引电机保护系统、轨道供电系统旋转设备监测系统
- 火电厂汽轮机组应用：某华北百万千瓦级火电厂在 3500 振动保护系统中部署双BENTLY 125800-01 热备冗余配置，协调 8 个监测模块的数据传输，在一次主 FIM 模块故障时，系统自动切换至备用 FIM，数据传输无中断，成功保障汽轮机超速保护功能正常运行，避免机组非计划停机。
- 石化厂压缩机应用：某中石化炼化厂在离心式压缩机 3500 保护系统中使用BENTLY 125800-01，其 ATEX 防爆认证适配厂区 1 区危险环境，双 RS-485 通信链路确保与中控室主机的稳定连接，实时传输压缩机振动、位移数据，运维人员通过软件远程监控系统状态，故障响应时间缩短 60%。
- 冶金厂风机应用：某钢铁企业高炉鼓风风机 3500 保护系统采用BENTLY 125800-01，宽温设计适应高炉旁高温（最高 55℃）环境，实时监测风机振动模块与超速模块的工作状态，通过故障诊断功能提前预警模块通信异常，避免因模块离线导致的保护失效，风机运行可靠性提升 30%。
选取某品牌同类型框架接口模块作为对比，核心参数差异如下：
- 系统匹配：BENTLY 3500 v4.0 及以上版本系统必须配置BENTLY 125800-01，关键设备保护系统（如汽轮机、压缩机）建议采用双 FIM 热备冗余配置；普通设备监测系统可单 FIM 配置。
- 场景适配：防爆区域（如石化厂 Zone 2）必须选用BENTLY 125800-01（ATEX 认证）；高温、高干扰环境优先选择本特利原厂模块，其环境适应性更优。
- 功能需求：需以太网通信功能的场景，选择带以太网扩展的BENTLY 125800-01 配置，支持 TCP/IP 协议对接上位机。
- 安装规范：必须安装于 3500 机架首个专用插槽，确保背板总线连接牢固；冗余配置时，主备 FIM 需接入同一机架，通过 3500 软件启用冗余功能。
- 通信配置：RS-485 通信链路需采用屏蔽双绞线，屏蔽层单端接地（主机端），与动力电缆间距≥30cm，防止电磁干扰；以太网通信需配置正确的 IP 地址与子网掩码。
- 故障处理：出现通信故障时，先检查链路连接与 FIM 指示灯状态，热插拔更换 FIM 模块时需佩戴防静电手环，更换后通过软件重新下载系统配置。
- 维护管理：定期（每季度）通过 3500 System Software 检查 FIM 状态与通信链路质量，备份系统配置文件，避免配置丢失；固件升级需在系统停机时进行，确保升级后兼容性。
