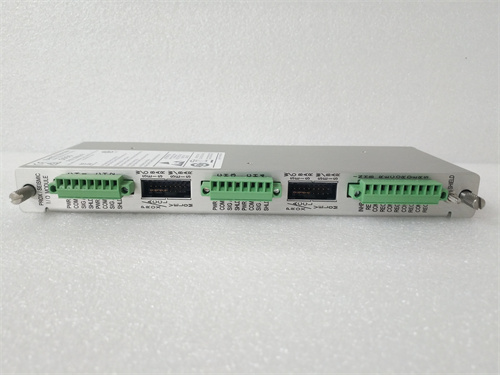

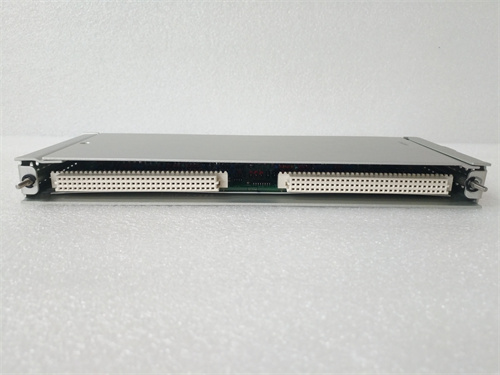

BENTLY 128229-01 是本特利（BENTLY NEVADA）3500 系统的继电器输出模块，隶属于 3500 机械保护系统的执行组件，核心功能是将 3500 系统的监测报警信号转换为继电器触点信号，实现对现场设备的联锁控制（如停机、降负荷、报警灯触发），是连接监测系统与执行机构的关键桥梁。作为 3500 系统的专用继电器模块，BENTLY 128229-01 集成 8 路独立继电器输出、故障自诊断、冗余配置功能，广泛应用于汽轮机、燃气轮机、压缩机等关键旋转设备的保护系统中。在火电厂汽轮机组保护系统里，BENTLY 128229-01 接收振动超标信号后触发汽轮机紧急停机联锁；在石化厂压缩机保护系统中，BENTLY 128229-01 适配防爆环境下的联锁控制需求，确保危险工况下设备安全；在冶金厂高炉风机保护系统中，BENTLY 128229-01 凭借高可靠性实现风机振动超限后的降负荷指令执行。此外，BENTLY 128229-01 支持热插拔，大幅提升系统维护效率。
- 输出通道：8 路独立双刀双掷（DPDT）继电器输出
- 触点额定值：250V AC/5A、30V DC/5A（阻性负载），120V AC/2A、24V DC/2A（感性负载）
- 触点寿命：≥100 万次（额定负载下），≥1000 万次（无负载）
- 响应时间：≤10ms（线圈通电到触点闭合），≤5ms（线圈断电到触点断开）
- 线圈供电：由 3500 系统内部供电（24V DC），支持线圈状态监测
- 诊断功能：实时监测线圈供电状态、触点粘连故障，支持故障报警输出
- 绝缘耐压：触点与线圈间耐压 1500V AC（1min），触点间耐压 1000V AC（1min）
- 浪涌保护：内置触点浪涌抑制电路（RC 电路），防止感性负载反冲电压损坏触点
- 指示灯：每通道独立状态灯（线圈通电 / 触点动作）、模块故障灯、电源灯
- 冗余支持：支持 N+1 冗余配置（最多 4 个模块并联）
- 工作温度：-20℃~+60℃，存储温度：-40℃~+85℃
- 相对湿度：5%~95%（无冷凝，40℃）
- 振动抗性：5-500Hz，2g（X/Y/Z 三轴，符合 IEC 60068-2-6）
- 冲击抗性：30g（11ms 半正弦波，符合 IEC 60068-2-27）
- 安装方式：3500 系统标准机架插槽安装（占 1 个插槽位），支持热插拔
- 认证资质：CE、UL/cUL、ATEX Zone 2 防爆认证、RoHS 合规
- 兼容系统：BENTLY 3500 v4.0~v6.2 机械保护系统，支持与所有 3500 监测模块联动
- 防护等级：IP20（机架安装）
- 平均无故障时间（MTBF）：≥200,000 小时（基于 Telcordia 标准）
- 高可靠性触点输出：BENTLY 128229-01 采用工业级密封继电器，触点额定负载能力强，内置浪涌抑制电路，有效延长触点寿命，避免因触点粘连或损坏导致的联锁失效，保障设备安全。
- 全面故障诊断：实时监测线圈供电与触点状态，触点粘连、线圈故障时立即触发报警，配合模块状态指示灯，快速定位故障通道，杜绝 “隐性故障” 导致的保护失效。
- 热插拔与易维护：支持带电热插拔，维护人员可在系统运行状态下更换故障模块，无需停机；8 路独立通道设计，单通道故障不影响其他通道正常工作，提升系统可用性。
- 防爆与环境适应：ATEX Zone 2 防爆认证适配石化、煤化工等危险环境，-20℃~+60℃宽温工作范围覆盖绝大多数工业场景，抗振动、抗干扰能力强，适应复杂工况。
- 灵活冗余配置：支持 N+1 冗余，关键联锁通道可配置双模块冗余输出，彻底消除继电器模块单点故障风险，满足汽轮机、压缩机等核心设备的高可靠性保护需求。
- 电力行业：火电厂汽轮机组紧急停机联锁、燃气轮机电站降负荷控制、水电站水轮机组故障报警输出
- 石化行业：炼油厂压缩机紧急停机、化工园区泵组联锁控制、LNG 储罐压力超限报警
- 冶金行业：高炉鼓风风机降负荷联锁、轧钢机主电机停机控制、炼钢转炉配套设备故障报警
- 轨道交通：机车牵引电机故障停机、轨道供电系统联锁保护
- 火电厂汽轮机组应用：某华东百万千瓦级火电厂在 3500 振动保护系统中部署BENTLY 128229-01，8 路通道分别对应汽轮机超速、轴振动超标、轴承温度高等联锁信号，在一次轴振动超限故障中，模块快速触发紧急停机触点，避免机组损坏，触点动作响应时间＜10ms，完全满足保护系统要求。
- 石化厂压缩机应用：某中石油独山子石化厂在离心式压缩机保护系统中使用BENTLY 128229-01，其 ATEX Zone 2 防爆认证适配厂区危险环境，冗余配置确保联锁信号可靠输出，在压缩机喘振故障时，模块触发放空阀打开与机组停机联锁，保障装置安全，模块连续运行 3 年无故障。
- 冶金厂风机应用：某钢铁企业高炉鼓风风机保护系统采用BENTLY 128229-01，宽温设计适应高炉旁高温环境，触点浪涌抑制电路有效保护风机电机接触器线圈，在风机振动超限后，模块精准触发降负荷指令，避免风机因过载损坏，故障诊断功能曾提前预警 1 路触点粘连故障，及时排除隐患。
选取某品牌同类型继电器输出模块作为对比，核心参数差异如下：
- 系统匹配：BENTLY 3500 系统用户优先选择BENTLY 128229-01，需冗余配置的核心联锁场景建议采用 N+1 模式；非防爆环境且可靠性要求较低的场景，可选用本特利经济型继电器模块。
- 负载适配：根据执行机构类型选型（阻性 / 感性负载），感性负载（如接触器线圈）需确认模块触点额定值，必要时加装外部浪涌抑制器。
- 通道需求：8 路及以下联锁通道选择单模块，超过 8 路可多模块并联，关键通道建议跨模块冗余配置。
- 接线规范：触点接线需区分交直流负载，避免超额定电压 / 电流使用；感性负载回路需串联续流二极管或压敏电阻，延长触点寿命。
- 冗余配置：冗余模块需连接同一联锁信号，通过 3500 软件配置 “双输出确认”，避免单模块误动作导致的联锁误触发。
- 故障处理：出现触点粘连报警时，立即更换故障通道对应的继电器模块，禁止强行短接触点；模块热插拔时需佩戴防静电手环，避免静电损坏内部电路。
- 维护检查：定期（每 6 个月）手动测试各通道触点动作，清洁模块插槽灰尘，检查接线端子是否松动，确保接触良好。
