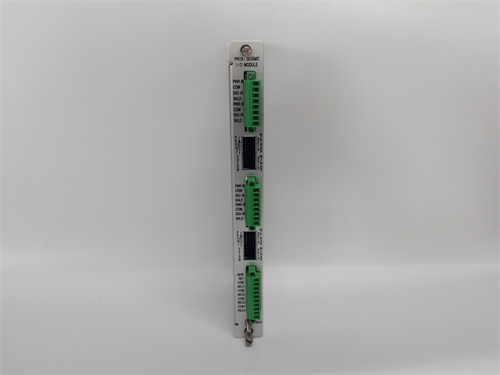

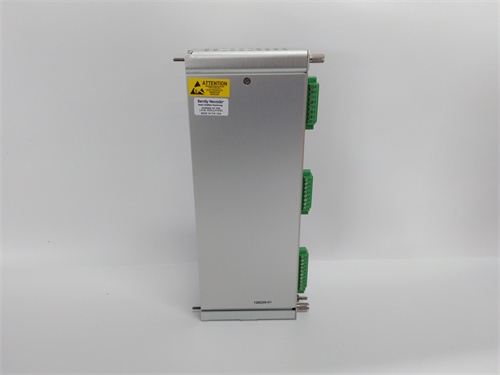

BENTLY 128718-01

1. 产品概述

2. 产品参数

2.1 核心监测规格

• 输入通道：2 路独立键相信号输入（兼容磁电式 / 光电式键相传感器）
• 转速测量范围：0.1~200,000 RPM（转 / 分钟），分辨率 0.1 RPM
• 相位测量精度：±0.1°（@额定转速），采样频率 1MHz
• 触发阈值：0.1~10V DC 可调（适用于磁电传感器），5~24V DC（适用于光电传感器）
• 输出信号：TTL 电平脉冲输出（相位同步信号）、4-20mA 转速模拟输出（可选）

2.2 电气与系统参数

• 工作电源：由 3500 系统电源模块供电（24V DC），功耗≤5W
• 输入阻抗：1MΩ（电压输入模式），50Ω（电流输入模式）
• 滤波功能：可编程数字滤波（1Hz~1kHz），抑制高频干扰
• 诊断功能：信号丢失报警、超转速报警、传感器故障诊断
• 通信接口：3500 系统背板总线（100Mbps），支持数据上传至框架接口模块

2.3 环境与机械参数

• 工作温度：-20℃~+60℃，存储温度：-40℃~+85℃
• 相对湿度：5%~95%（无冷凝，40℃）
• 振动抗性：5-500Hz，2g（X/Y/Z 三轴，符合 IEC 60068-2-6）
• 冲击抗性：30g（11ms 半正弦波，符合 IEC 60068-2-27）
• 安装方式：3500 系统标准机架插槽安装（占 1 个插槽位）

2.4 认证与兼容性

• 认证资质：CE、UL/cUL、ATEX Zone 2 防爆认证、RoHS 合规
• 兼容系统：BENTLY 3500 v4.0~v6.2 机械保护系统，适配 3300 XL 系列键相传感器
• 同步功能：支持与 3500/40M 振动模块、3500/53 超速模块数据同步
• 平均无故障时间（MTBF）：≥250,000 小时（基于 Telcordia 标准）

3. 优势与特性

1. 高精度相位与转速测量：BENTLY 128718-01 采用 1MHz 高采样频率与数字锁相技术，相位测量精度达 ±0.1°，转速分辨率 0.1 RPM，可精准捕捉旋转机械的相位变化与转速波动，为故障诊断提供可靠数据支撑。
2. 多类型传感器兼容：支持磁电式、光电式、霍尔效应式等主流键相传感器输入，触发阈值可编程调节，无需额外信号调理模块，适配不同品牌、不同类型的传感器，降低系统集成成本。
3. 全面故障诊断：内置信号丢失、传感器故障、超转速等诊断功能，实时监测输入信号质量与模块工作状态，异常时立即触发报警并上传至 3500 系统，避免因键相信号失效导致的振动相位测量错误。
4. 防爆与环境适应：ATEX Zone 2 防爆认证适配石化、煤化工等危险环境，-20℃~+60℃宽温工作范围覆盖工业现场常见温度场景，抗电磁干扰能力强（符合 IEC 61000-6-2 标准），稳定运行于高干扰环境。
5. 系统无缝协同：完全兼容 3500 系统背板总线，与振动、位移、超速等模块实现数据同步，支持通过 3500 System Software 统一配置与管理，无需独立操作界面，提升系统运维效率。

4. 应用领域与案例

4.1 应用领域

• 电力行业：火电厂汽轮机组键相 / 转速监测、燃气轮机电站转子相位测量、水电站水轮机组零相位定位
• 石化行业：炼油厂离心式压缩机转速保护、化工园区泵组键相监测、LNG 接收站低温压缩机故障诊断
• 冶金行业：高炉鼓风风机动平衡监测、轧钢机主电机转速测量、炼钢转炉配套风机相位定位
• 轨道交通：高铁牵引电机转速监测、地铁车辆轮对相位测量

4.2 典型案例

1. 火电厂汽轮机组应用：某华北 600MW 火电厂在汽轮发电机组 3500 保护系统中部署BENTLY 128718-01，采集转子键相信号并同步至振动模块，相位测量精度 ±0.1°，辅助运维人员识别转子不平衡故障，通过动平衡校正后，机组振动值下降 40%，运行稳定性显著提升。
2. 石化厂压缩机应用：某中石化茂名炼化厂在离心式压缩机保护系统中使用BENTLY 128718-01，实时监测压缩机转速（最高 15,000 RPM），超转速阈值时触发联锁停机，ATEX 防爆认证适配厂区危险环境，模块连续运行 2 年无故障，压缩机超速保护响应时间＜10ms。
3. 冶金厂风机应用：某钢铁企业高炉鼓风风机故障诊断系统采用BENTLY 128718-01，通过相位测量定位风机叶轮不平衡位置，配合振动数据实现精准动平衡校正，风机振动超标次数减少 60%，非计划停机时间缩短 80 小时 / 年。

5. 竞品对比

6. 选型建议与注意事项

6.1 选型建议

1. 系统匹配：BENTLY 3500 系统用户优先选择BENTLY 128718-01，需双通道键相监测的场景（如双转子设备）直接选用该模块；单通道需求可选用本特利经济型键相模块。
2. 场景适配：高速旋转设备（＞50,000 RPM）、防爆区域必须选用BENTLY 128718-01；低速设备（＜1,000 RPM）可根据精度需求选择普通键相模块。
3. 传感器匹配：搭配本特利 3300 XL 系列键相传感器时，BENTLY 128718-01 可自动识别传感器类型，无需手动配置，提升系统兼容性。

6.2 注意事项

1. 安装规范：键相传感器需与旋转机械的键相槽 / 反光贴精准对齐，安装间隙控制在传感器要求范围内（磁电传感器 Typ 1mm）；模块接线时区分信号正负极，避免反接导致信号丢失。
2. 参数配置：通过 3500 System Software 设置转速阈值、相位触发电平，高速设备需启用数字滤波功能，抑制高频干扰；多模块同步时需确保系统时钟一致。
3. 故障处理：出现信号丢失报警时，优先检查传感器安装间隙、接线是否松动；相位测量异常时，校准传感器与键相槽的对齐精度，必要时更换传感器。
4. 维护校准：定期（每年）通过标准转速源校准模块转速测量精度；清洁传感器探头表面油污、灰尘，避免影响信号采集质量。
