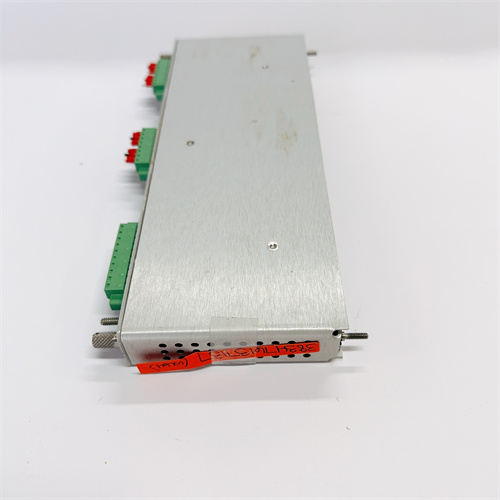

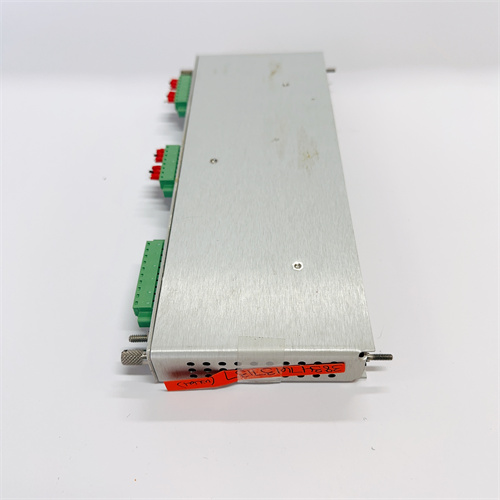

Bently 135137-01

1. 产品概述

2. 产品参数

2.1 核心监测规格

• 输入通道：8 路独立温度输入（兼容 Pt100/Pt1000 RTD、K/J/T 型热电偶）
• 测量范围：-200℃~+850℃（RTD），-270℃~+1372℃（热电偶）
• 精度：±0.1℃（RTD，0℃~+100℃），±1℃（热电偶，0℃~+800℃）
• 分辨率：0.01℃（RTD），0.1℃（热电偶）
• 采样速率：10Hz / 通道（可配置），支持通道同步采集

2.2 电气与系统参数

• 信号调理：内置 RTD 恒流供电（1mA）、热电偶冷端补偿电路
• 输出信号：4-20mA 模拟输出（2 路公共）、继电器报警输出（2 路）
• 诊断功能：传感器断线 / 短路检测、冷端补偿故障报警、模块内部故障诊断
• 校准功能：支持自动校准（内置参考电阻）、手动校准
• 通信接口：3500 系统背板总线（100Mbps），支持数据上传至框架接口模块

2.3 环境与机械参数

• 工作温度：-20℃~+60℃，存储温度：-40℃~+85℃
• 相对湿度：5%~95%（无冷凝，40℃）
• 振动抗性：5-500Hz，2g（X/Y/Z 三轴，符合 IEC 60068-2-6）
• 冲击抗性：30g（11ms 半正弦波，符合 IEC 60068-2-27）
• 安装方式：3500 系统标准机架插槽安装（占 1 个插槽位）

2.4 认证与兼容性

• 认证资质：CE、UL/cUL、ATEX Zone 2 防爆认证、RoHS 合规
• 兼容系统：BENTLY 3500 v4.0~v6.2 机械保护系统，支持与所有 3500 监测模块联动
• 报警设置：每通道独立设置高 / 低报警阈值、跳闸阈值、延时时间
• 平均无故障时间（MTBF）：≥200,000 小时（基于 Telcordia 标准）

3. 优势与特性

1. 多类型传感器兼容：BENTLY 135137-01 支持 RTD 与主流热电偶输入，无需更换模块即可适配不同测温场景，内置冷端补偿与恒流供电电路，简化传感器接线与系统集成。
2. 高精度温度测量：RTD 测量精度达 ±0.1℃，分辨率 0.01℃，可精准捕捉设备微小温度变化（如轴承温升异常），提前预警热故障，避免设备因过热损坏。
3. 全面故障诊断：集成传感器断线 / 短路、冷端补偿故障等诊断功能，异常状态立即触发报警并上传至 3500 系统，配合通道状态指示灯，快速定位故障点，杜绝测温盲区。
4. 防爆与环境适应：ATEX Zone 2 防爆认证适配石化、煤化工等危险环境，-20℃~+60℃宽温工作范围覆盖工业现场常见温度场景，抗电磁干扰能力强（符合 IEC 61000-6-2 标准）。
5. 灵活联动控制：支持 4-20mA 模拟输出对接 DCS 系统，2 路继电器输出实现温度超限联锁，可与 3500 系统振动模块配合实现 “温度 + 振动” 综合保护，提升设备安全性。

4. 应用领域与案例

4.1 应用领域

• 电力行业：火电厂发电机定子绕组温度监测、汽轮机轴承温度保护、变压器油温监测
• 石化行业：压缩机轴承温度监测、泵组润滑油温度保护、反应器壁温监测
• 冶金行业：轧钢机轧辊温度监测、高炉风机轴承温度保护、炼钢转炉冷却水温度监测
• 通用机械：电机定子温度监测、空压机气缸温度保护、中央空调冷水机组油温监测

4.2 典型案例

1. 火电厂发电机应用：某华东 600MW 火电厂在发电机保护系统中部署BENTLY 135137-01，8 路通道监测定子绕组 Pt100 温度，当温度超过 120℃时触发报警，超过 130℃时触发跳闸联锁，成功避免发电机绕组过热烧毁事故，模块测量精度长期保持在 ±0.2℃以内。
2. 石化厂压缩机应用：某中石油兰州石化厂在离心式压缩机保护系统中使用BENTLY 135137-01，适配 K 型热电偶监测轴承温度，ATEX Zone 2 防爆认证满足厂区危险环境要求，传感器断线检测功能曾发现 2 路热电偶故障，及时更换后保障测温连续性，压缩机连续运行 3 年无热故障。
3. 冶金厂轧钢机应用：某钢铁企业轧钢机润滑油温度监测系统采用BENTLY 135137-01，高分辨率测量捕捉到油温异常波动（从 45℃升至 55℃/ 分钟），触发冷却系统联锁，避免轧钢机轴瓦烧损，减少非计划停机时间 12 小时。

5. 竞品对比

6. 选型建议与注意事项

6.1 选型建议

1. 系统匹配：BENTLY 3500 系统用户优先选择BENTLY 135137-01，8 通道设计可满足单台设备多测点温度监测需求，减少模块数量；非 3500 系统用户可选用本特利独立式温度监测仪。
2. 场景适配：防爆区域（如石化厂装置区）、多测点温度监测场景（如发电机绕组）必须选用BENTLY 135137-01；单点温度监测场景可选用本特利 4 通道经济型模块。
3. 传感器匹配：监测轴承温度优先选用 Pt100 RTD（精度高），监测高温设备（如反应器）优先选用 K 型热电偶，BENTLY 135137-01 可直接适配，无需额外调理模块。

6.2 注意事项

1. 安装规范：RTD 传感器需采用三线制接线（消除导线电阻影响），热电偶需使用补偿导线；模块接线时区分传感器类型（RTD / 热电偶），避免接错导致测量错误。
2. 参数配置：通过 3500 System Software 设置传感器类型、测温范围、报警阈值（参考设备厂家规范），热电偶需启用冷端补偿功能，高温场景需配置滤波参数。
3. 故障处理：出现传感器断线报警时，检查接线端子与传感器本体；温度数据漂移时，通过内置参考电阻进行自动校准，必要时更换传感器。
4. 维护校准：定期（每年）通过标准温度校准炉对模块进行精度校验；检查补偿导线绝缘层完整性，避免因老化导致冷端补偿故障。
