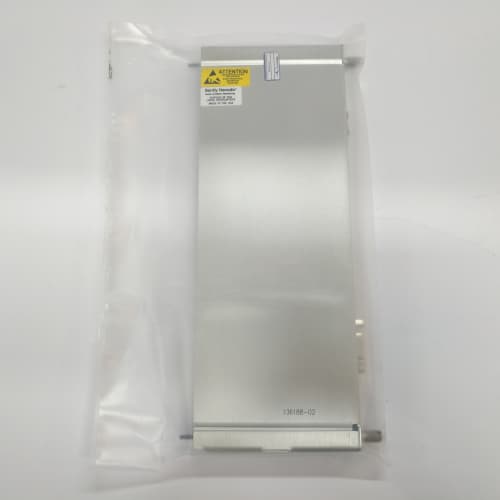

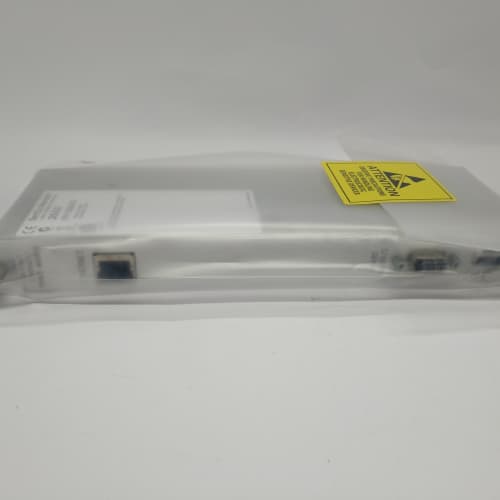

Bently 136188-02

1. 产品概述

2. 产品参数

2.1 核心监测规格

• 输入通道：2 路独立转速传感器输入（兼容磁电式、光电式、霍尔效应式转速传感器）
• 转速测量范围：0~100,000 RPM（转 / 分钟），分辨率 0.1 RPM
• 超速阈值：可编程设置 1~3 级超速阈值（报警、预跳闸、跳闸），阈值精度 ±0.1%
• 响应时间：≤10ms（超速跳闸信号输出）
• 同步精度：±0.5°（转速同步控制模式下）

2.2 电气与系统参数

• 传感器供电：每通道提供 24V DC/12V DC 可选供电，电流≤50mA
• 输出信号：3 路独立继电器输出（报警、预跳闸、跳闸）、4-20mA 转速模拟输出、TTL 转速脉冲输出
• 保护逻辑：支持 “二取一”“二取二”“三取二” 冗余逻辑配置，满足不同安全等级需求
• 诊断功能：传感器故障检测、转速信号丢失报警、模块内部故障自诊断、失电跳闸保护
• 通信接口：3500 系统背板总线（100Mbps）、以太网（支持 Modbus TCP/OPC UA）

2.3 环境与机械参数

• 工作温度：-20℃~+60℃，存储温度：-40℃~+85℃
• 相对湿度：5%~95%（无冷凝，40℃）
• 振动抗性：5-500Hz，2g（X/Y/Z 三轴，符合 IEC 60068-2-6）
• 冲击抗性：30g（11ms 半正弦波，符合 IEC 60068-2-27）
• 安装方式：3500 系统标准机架插槽安装（占 1 个插槽位），支持热插拔

2.4 认证与兼容性

• 认证资质：SIL 3（IEC 61508）、CE、UL/cUL、ATEX Zone 2 防爆认证、RoHS 合规
• 兼容系统：BENTLY 3500 v4.0~v6.2 机械保护系统，适配本特利 3300 系列转速传感器
• 安全等级：符合 TÜV Rheinland SIL 3 认证，故障安全型设计
• 平均无故障时间（MTBF）：≥300,000 小时（基于 Telcordia 标准）

3. 优势与特性

1. SIL 3 安全等级认证：BENTLY 136188-02 符合 IEC 61508 SIL 3 安全标准，采用故障安全型设计，失电时自动触发跳闸保护，确保设备在极端故障下仍能安全停机，满足核电、航空航天等领域的严苛安全要求。
2. 高精度转速测量与控制：转速分辨率达 0.1 RPM，超速阈值精度 ±0.1%，响应时间≤10ms，可精准捕捉设备超速趋势并快速执行保护动作，避免高速旋转设备因超速导致的灾难性故障。
3. 灵活冗余逻辑配置：支持 “二取一”“二取二”“三取二” 等多种冗余逻辑，可根据设备安全需求自定义保护策略，配合双通道传感器输入，彻底消除单点故障风险。
4. 全面故障诊断与预警：内置传感器故障、信号丢失、模块故障等诊断功能，异常状态立即触发报警并上传至 3500 系统，配合状态指示灯与软件日志，快速定位故障点，提升系统可用性。
5. 防爆与环境适应：ATEX Zone 2 防爆认证适配石化、煤化工等危险环境，-20℃~+60℃宽温工作范围覆盖工业现场常见温度场景，抗电磁干扰能力强（符合 IEC 61000-6-2 标准），稳定运行于高干扰环境。

4. 应用领域与案例

4.1 应用领域

• 电力行业：火电厂汽轮机组超速保护、燃气轮机电站转速控制、水电站水轮机组过速保护
• 石化行业：离心式压缩机超速联锁、裂解气压缩机转速监测、LNG 泵超速保护
• 航空航天：航空发动机试验台转速控制、火箭涡轮泵超速监测、卫星姿态控制飞轮转速保护
• 高端制造：精密离心机超速保护、高速电机转速控制、数控机床主轴转速监测

4.2 典型案例

1. 火电厂汽轮机组应用：某华北 1000MW 超超临界火电厂在汽轮发电机组 3500 保护系统中部署BENTLY 136188-02，配置 “二取二” 冗余逻辑，当机组转速超过 3300RPM（跳闸阈值）时，模块在 8ms 内触发紧急停机联锁，成功避免机组超速飞车事故，模块长期运行转速测量误差≤0.5RPM。
2. 航空发动机试验台应用：某航空发动机研究所将BENTLY 136188-02 用于涡扇发动机试验台转速控制，精准监测发动机转速（最高 50,000RPM），超速阈值精度 ±0.1%，配合试验台控制系统实现转速同步调节，保障试验数据的准确性与设备安全。
3. 石化厂压缩机应用：某中石化镇海炼化厂在离心式压缩机保护系统中使用BENTLY 136188-02，ATEX Zone 2 防爆认证满足厂区危险环境要求，传感器故障诊断功能曾发现 1 路磁电转速传感器失效，及时切换至备用通道，避免压缩机因转速监测失效导致的安全隐患。

5. 竞品对比

6. 选型建议与注意事项

6.1 选型建议

1. 系统匹配：BENTLY 3500 系统用户优先选择BENTLY 136188-02，SIL 3 安全等级满足关键设备保护需求；非 3500 系统用户可选用本特利独立式超速保护装置。
2. 场景适配：汽轮机、燃气轮机、航空发动机等高速核心设备必须选用BENTLY 136188-02；普通低速设备（＜3000RPM）可选用本特利经济型转速模块。
3. 安全需求匹配：核电、航空航天等 SIL 3 安全等级要求的场景，直接选用BENTLY 136188-02；石化、电力等行业的关键设备，建议配置 “二取二” 冗余逻辑。

6.2 注意事项

1. 安装规范：转速传感器需与旋转机械的齿盘 / 反光贴精准对齐，安装间隙控制在传感器要求范围内（磁电传感器 Typ 1~2mm）；模块接线时区分信号正负极与地线，避免反接导致传感器损坏。
2. 参数配置：通过 3500 System Software 设置超速阈值（参考设备厂家规范）、冗余逻辑类型，跳闸输出需连接至设备紧急停机回路，确保动作可靠；转速同步控制模式下需校准同步相位。
3. 故障处理：出现传感器故障报警时，优先检查传感器安装间隙、接线是否松动；模块内部故障时，立即切换至备用模块（冗余配置下），热插拔更换故障模块时需佩戴防静电手环。
4. 维护校准：定期（每年）通过标准转速源校准模块转速测量精度；每半年检查传感器齿盘 / 反光贴磨损情况，避免因齿面磨损导致转速信号失真。
