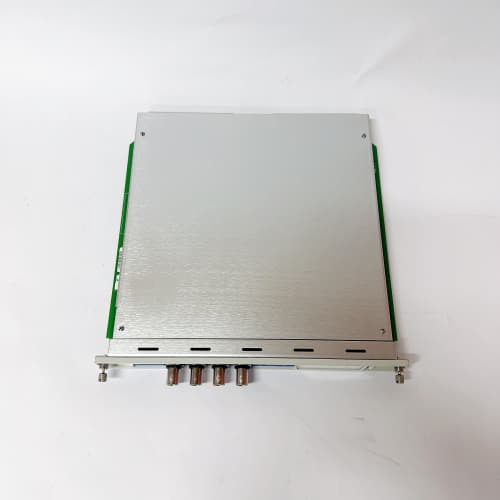

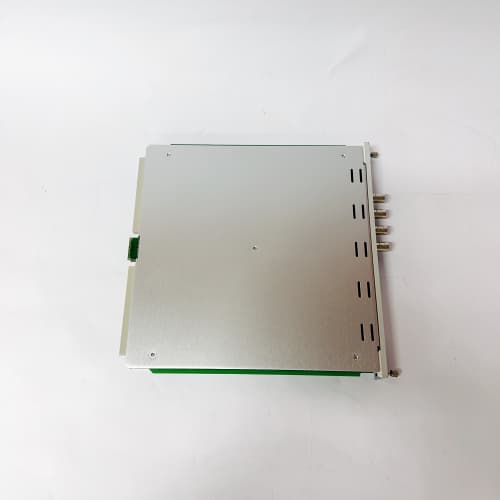

BENTLY 140734-05 是本特利（BENTLY）3500 系列系统的增强型加速度传感器信号调理模块，专为工业旋转设备、结构件的高精度振动监测设计，是实现壳体振动、基础振动、轴承振动多维度分析的核心组件。BENTLY 140734-05 兼容本特利全系列压电式 / IEPE 型加速度传感器，在基础款 140734-01 的功能上升级了高频响应与多通道同步采集能力，内置的数字滤波与 FFT 分析预处理功能，可直接输出振动频谱特征数据，为设备故障精准诊断提供支撑。BENTLY 140734-05 采用工业级双核信号处理芯片与加固型硬件设计，具备耐宽温、抗强电磁干扰、防振动冲击的特性，能稳定运行于海上平台、冶金高炉、重型机械等严苛工业环境。此外，BENTLY 140734-05 完全兼容 3500 系列机架与主控模块，支持热插拔更换、在线参数配置及固件升级，大幅提升系统的智能化运维水平，是高端设备振动监测与故障诊断的关键部件。
- 品牌 / 型号：BENTLY 140734-05
- 核心采集参数
- 通道数量：8 路独立加速度信号输入通道（支持同步采样）
- 输入类型：压电式加速度传感器、IEPE 型加速度传感器（2mA 恒流源供电）
- 测量范围：0-1000m/s²（峰值）、0-500mm/s（速度有效值）、0-50mm（位移峰峰值）
- 精度：±0.2% FS（加速度）、±0.1% FS（速度 / 位移）
- 频率响应：0.1Hz-20kHz（覆盖设备高频故障特征频率）
- 预处理功能：内置 1024 点 FFT 分析、峰值保持、有效值计算
- 电气与接口参数
- 供电规格：24V DC（由 3500 机架电源模块供电，支持冗余）
- 输出信号：4-20mA 模拟量输出（每通道独立）、以太网数字输出（频谱数据）、0-10V 电压输出
- 通信接口：3500 背板总线（1Gbps）、千兆以太网口（支持 OPC UA）
- 隔离特性：通道间 / 通道与系统间电气隔离（2500V AC/1 分钟）
- 环境与物理参数
- 工作温度：-40℃~+85℃
- 存储温度：-55℃~+125℃
- 抗振动：20g（10-2000Hz，符合 IEC 60068-2-6 标准）
- 抗电磁干扰：符合 IEC 61000-6-2/6-4 工业级标准
- 外形尺寸：160mm×100mm×40mm（3500 系列标准模块尺寸）
- 防护等级：IP20（机柜内安装）
- 高精度多通道同步采集：BENTLY 140734-05 支持 8 通道同步采样（采样率最高 100kHz），±0.2% FS 的加速度测量精度可捕捉设备微米级振动变化，同步采集能力确保多测点振动数据的时间一致性，为整机振动模态分析提供精准依据。
- 内置故障预处理能力：集成 FFT 频谱分析、峰值有效值计算功能，可直接输出轴承故障（BPFO/BPFI）、齿轮啮合故障等特征频率数据，无需上位机二次处理，大幅提升故障诊断效率。
- 强环境适应性：-40℃~+85℃超宽温工作范围、20g 抗振动冲击能力，搭配电磁屏蔽设计，可抵御变频器、电弧炉等强电磁干扰，解决复杂工业环境下信号失真问题。
- 智能化集成与运维：兼容 3500 系统的智能诊断平台，支持远程校准、故障自诊断及频谱数据上传，热插拔设计允许在线更换模块不中断系统运行，降低运维成本。
- 海上风电齿轮箱振动监测：某海上风电场在风机齿轮箱监测系统中部署BENTLY 140734-05 模块，8 通道同步采集齿轮箱输入轴、输出轴、轴承座的振动数据，通过内置 FFT 分析直接识别齿轮啮合频率异常，提前预警齿轮齿面磨损故障，避免了风机停机维修（海上运维成本降低 60%）。
- 冶金厂连铸机机架振动监测：某钢铁厂连铸机系统采用BENTLY 140734-05 监测机架与结晶器振动，模块的高频响应（20kHz）捕捉到结晶器液压振动系统的高频故障特征，通过频谱分析定位液压阀卡涩问题，指导运维人员及时处理，连铸坯质量合格率提升 5%。
- 石化企业压缩机轴承故障诊断：某石化企业离心式压缩机组配置BENTLY 140734-05 模块，同步采集 4 个轴承的振动加速度数据，模块输出的轴承故障特征频率（BPFO）提前 15 天预警轴承滚子剥落故障，运维人员计划性停机更换轴承，避免了非计划停机导致的生产线中断（减少损失超 200 万元）。
选取工业高端加速度信号调理模块领域的主流产品作为对比，具体信息如下：
- 选型建议：优先适配 Bently 3500 系列高端设备监测系统，特别适合海上风电、冶金重型机械、石化压缩机等需要多通道同步采样、高频故障诊断的场景；搭配 Bently IEPE 型加速度传感器可实现最佳测量精度。
- 注意事项：安装时确保模块与 3500 机架背板接口紧固，避免振动导致同步采样失准；配置 FFT 参数时需根据设备转速设置合适的采样频率与窗函数，确保故障特征频率识别准确；定期通过 3500 系统软件校准通道同步性，避免长期运行导致的通道偏移；热插拔操作需在模块断电后进行，禁止带电插拔引发总线故障。
