BENTLY 135473-01

产品描述

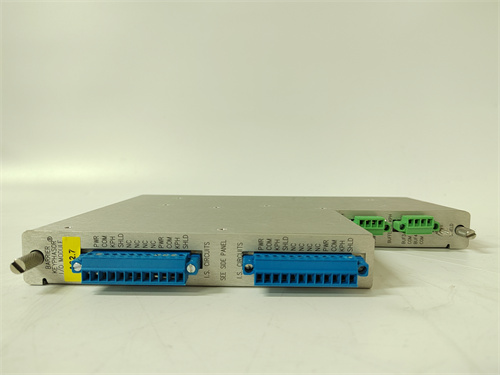

BENTLY 135473-01 是贝克休斯（Baker Hughes）旗下本特利内华达（Bently Nevada）公司为其经典的3500机械保护系统设计的一款重要模块。该模块是3500/42M 瞬态数据接口模块，作为连接3500监测系统与上层工厂数据库、诊断软件或记录设备的关键桥梁。BENTLY 135473-01 专门用于捕获和传输机械在启停或故障期间产生的高分辨率、时间同步的瞬态波形数据，为深入分析设备健康状况和故障根本原因提供原始数据。它安装在3500机架上，与框架内的监测器模块（如振动、位移监测器）协同工作，当预设的触发条件满足时，自动记录并缓存关键的动态数据。要了解此高级诊断模块的完整技术规格，请访问产品页面：BENTLY 135473-01。在构建用于关键旋转机械（如汽轮机、压缩机）的高级预测性维护系统时，集成 135473-01 模块是实现从简单保护到智能诊断升级的关键一步。其设计确保了 BENTLY 135473-01 能够可靠地捕捉并传递那些揭示早期故障特征的宝贵瞬态信号。

产品参数

• 品牌与系列： Bently Nevada (Baker Hughes)， 3500 系列机械保护系统

• 产品型号： 135473-01 (对应 3500/42M 模块)

• 模块类型： 瞬态数据接口模块

• 主要功能： 高速、高分辨率瞬态波形数据采集、缓存与传输。

• 数据通道： 支持从框架内其他监测器模块（如3500/42， 3500/45）同步捕获多通道动态数据。

• 采样速率： 高采样率，足以精确捕获振动、键相和其他动态信号的瞬态特性。

• 存储深度： 内置缓冲存储器，用于在触发事件前后存储一定时间长度的波形数据。

• 触发模式： 支持多种触发条件，如报警触发、手动触发、外部信号触发等。

• 通信接口： 通常配备以太网接口或专用数据端口，用于与上位机软件（如System 1*）或第三方系统通信。

• 电源与安装： 由3500框架背板供电，占用一个标准槽位。

优势与特点

1. 强大的瞬态数据捕获能力： BENTLY 135473-01 的核心价值在于其能够记录机器在启停、变速或故障瞬间的动态行为，这些数据对于识别不平衡、不对中、摩擦、喘振等故障模式至关重要，是实现深度诊断的基础。

2. 时间同步与数据完整性： 模块确保从不同监测器捕获的多通道数据具有精确的时间同步性，为分析各测点信号间的相位关系提供了可能，这对于准确的故障定位和机理分析尤为关键。

3. 无缝的系统集成： 作为3500系列的原生模块，它与框架内的所有监测、电源和通讯模块无缝集成。配置和触发条件通过统一的框架组态软件设置，数据可被本特利的System 1*等高级诊断软件直接读取和分析。

4. 增强的预测性维护能力： 通过提供原始的波形数据，135473-01 将机械保护系统从简单的“报警/跳机”提升到了“状态分析与预测”的层次，帮助用户制定基于设备状态的维修策略，避免非计划停机。

5. 高可靠性与工业级设计： 秉承本特利产品的传统，该模块采用工业级设计，适用于工厂环境，确保长期稳定运行，为关键设备提供不间断的数据监测和记录。

应用领域与案例

BENTLY 135473-01 应用于对可靠性和可用性要求极高的关键旋转机械设备监测领域。

• 应用领域：

  • 石油与天然气（海上平台和陆上管线的天然气压缩机、燃气轮机、泵）

  • 电力行业（蒸汽轮机、燃气轮机、发电机、锅炉给水泵）

  • 化工与石化（大型离心压缩机、往复式压缩机、高速泵）

  • 冶金工业（高炉鼓风机、大型电机）

• 应用案例：

  • 在一座大型炼化厂的催化裂化装置中，主风机和烟气轮机是关键动力设备。安装有 BENTLY 135473-01 模块的3500系统，不仅监测其振动和位移的实时值，更在每次开机过程中自动记录整个升速过程的振动波形（伯德图）。通过分析这些由 135473-01 捕获的瞬态数据，工程师可以精确判断转子是否存在动平衡问题或是否发生了动静碰磨，从而在问题恶化前安排计划检修，保障了装置数年一修的长周期安全运行。

与竞品对比

与同类机械保护系统供应商，如艾默生（Emerson）的CSI 6500机械健康监测器或申克（SCHENCK）的VIBROTIP系统的诊断数据采集单元相比，BENTLY 135473-01 的优势在于其在本特利3500生态系统内的深度整合和行业认可度。

• 优势： 本特利3500系统是全球机械保护领域的标准之一，尤其在油气、电力等重资产行业拥有极高的市场份额和信任度。135473-01 作为其核心诊断数据接口，与系统内其他模块的协同性和数据流可靠性经过了无数现场验证。其配套的System 1*诊断软件生态也更为成熟。

• 考量： 对于新建项目或非关键设备，选择集成了基本波形记录功能的通用监测器（如CSI 6500本身具有一定记录能力）可能更具成本效益。135473-01 通常作为对诊断有更高要求的、已部署3500系统的升级或增强选项。

选型建议与注意事项

1. 选型建议：

   • 评估诊断需求： 明确是否确实需要捕获瞬态波形数据进行高级诊断，还是仅需稳态监测和保护。对于关键、复杂或故障成本极高的机器，BENTLY 135473-01 的价值会凸显。

   • 确认框架兼容性： 确保现有的3500框架型号、背板版本和槽位空间支持安装 135473-01 模块，并检查框架电源容量是否足够。

   • 规划数据管理： 事先规划好用于接收、存储和分析瞬态数据的上位机软件、服务器和网络资源。

2. 注意事项：

   • 软件许可与配置： 模块功能的完全发挥需要相应的上位机软件许可（如System 1*的相应功能包）和正确的框架组态，这部分成本和服务需一并考虑。

   • 触发条件设置： 合理设置数据捕获的触发条件（如振动值超过报警值的80%），以避免捕获过多无用数据或错过关键事件。

   • 专业安装与调试： 模块的安装、网络配置和软件集成建议由经过本特利培训的专业人员完成，以确保数据链路的通畅和功能正常。

   • 数据安全与备份： 瞬态数据量较大且价值高，需建立定期的数据备份和归档机制。
