GE+531X305NTBAPG1

产品名称:

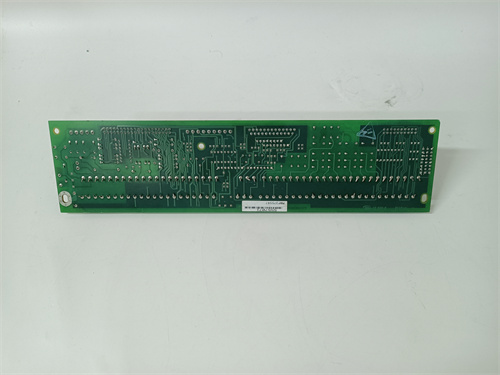

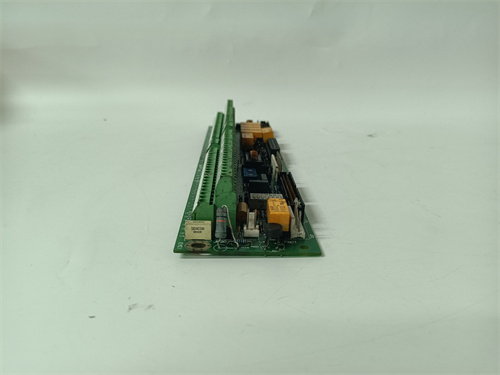

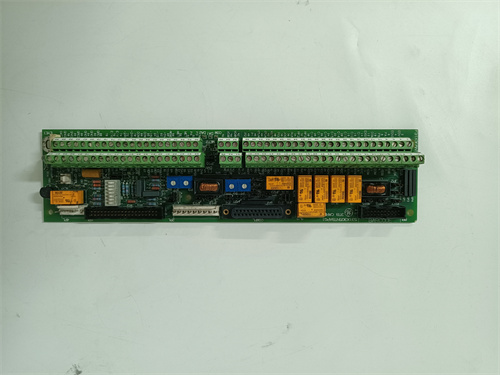

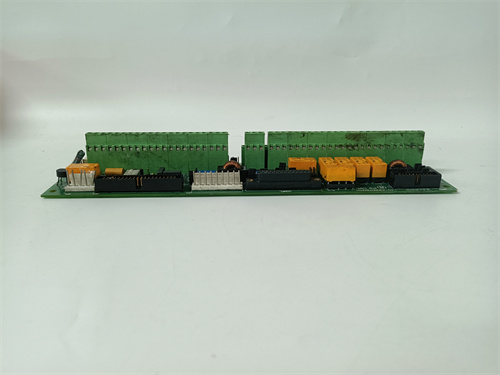

GE 531X305NTBAPG1 NTB/3TB端子板

产品说明:

该端子板作为EX2000励磁系统控制板与各种外部设备之间的接口。

连接点:用于连接外部信号、电源和传感器到EX2000系统的端子。

信号调理:处理和调整输入和输出信号以确保与系统兼容的基本电路。

配电:稳压和非稳压电源，为连接到单板上的外部设备供电。

产品参数及规格:

支持的电源输出:

直流稳压:+ 5v、+ 15v，电流容量300ma

直流无规电压:24v，电流容量500ma

交流电压:120v AC，电流容量0.5 a

编码器接口:支持差分a - 4 - b编码器接口，带有用于连接到驱动器的标记通道。该接口在驱动控制板上是光隔离的。端子板上提供跳线，用于配置+ 5v或+ 15v编码器的接口。

跳线:硬件跳线包括偏置未连接的输入到+24 V或-24 V DC取决于是否使用正或负逻辑。

继电器输出:提供七种形式A和形式C继电器输出，用于各种控制和信令目的。
