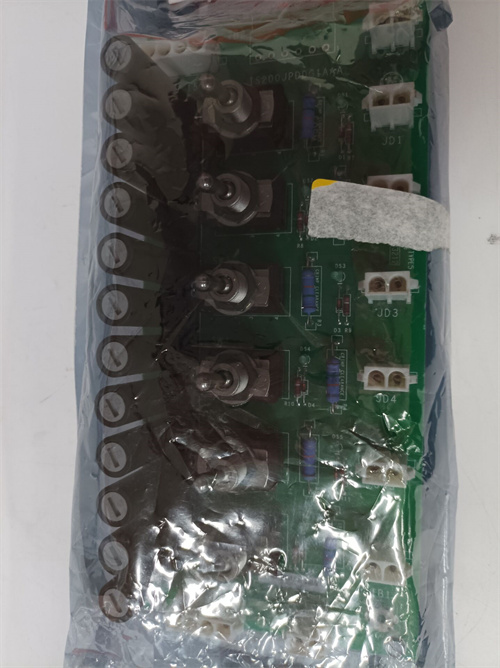

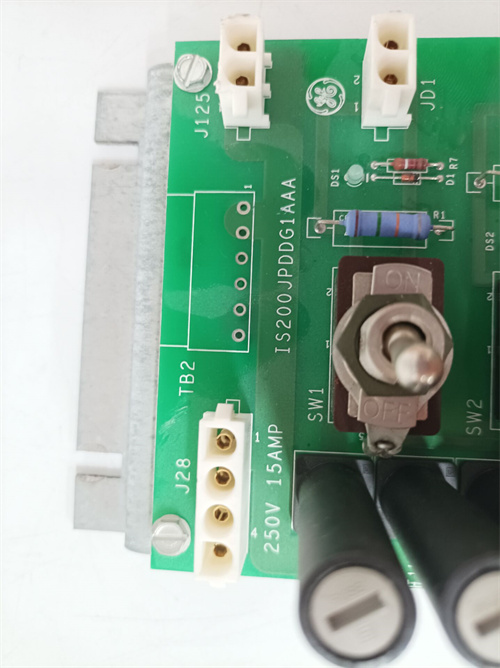

GE IS200JPDMG1A

1. 产品概述

2. 产品参数

2.1 核心 I/O 规格

• 数字输入（DI）：16 路通道，24V DC 光电隔离输入，支持干接点 / 湿接点（兼容 NAMUR 标准）
• 数字输出（DO）：16 路通道，继电器输出（Form A 常开触点），额定负载 250V AC/5A、30V DC/5A
• 输入响应时间：≤1ms（DI 通道，可编程滤波）
• 输出动作时间：≤5ms（DO 通道）
• 隔离等级：DI/DO 通道独立光电隔离（1500V AC），模块与背板总线隔离（2500V AC）
• 通道保护：DI 通道过压 / 反接保护，DO 通道触点熔焊检测、浪涌抑制

2.2 通信与电气参数

• 通信接口：Mark VIe 系统 Serial Peripheral Interface（SPI）总线，冗余通信链路
• 工作电源：24V DC ±10%（双路冗余输入，支持热插拔）
• 功耗：≤15W（满负载工作状态）
• 绝缘耐压：输入 / 输出对地耐压 2500V AC（1min）
• EMC 兼容性：EN 61000-6-2（工业抗扰度 Class 3）、EN 61000-6-4（工业发射 Class A）

2.3 环境与机械参数

• 工作温度：-20℃~+70℃（工业级宽温）
• 存储温度：-40℃~+85℃
• 相对湿度：5%~95%（无冷凝，40℃）
• 振动抗性：5-500Hz，2g（X/Y/Z 三轴，符合 IEC 60068-2-6）
• 冲击抗性：30g（11ms 半正弦波，符合 IEC 60068-2-27）
• 防护等级：IP20（机柜安装）
• 尺寸：100mm×160mm×40mm（长 × 宽 × 高）
• 安装方式：Mark VIe 标准机柜（35mm DIN 导轨兼容）

2.4 认证与兼容性

• 认证资质：CE、UL 61010-1、TÜV SIL 2 认证（符合 IEC 61508 标准）、RoHS 合规
• 兼容系统：GE Mark VIe 燃气轮机控制系统、GE Speedtronic 系列汽轮机控制系统、第三方 DCS（通过 OPC UA 互联）
• 诊断功能：通道故障自诊断、总线通信状态监测、故障日志存储（≥1000 条）、远程诊断接口
• 平均无故障时间（MTBF）：≥350,000 小时（基于 Telcordia SR-332 标准，40℃）

3. 优势与特性

1. 高可靠隔离设计：GE IS200JPDMG1A 每通道独立 1500V AC 光电隔离，模块与总线 2500V AC 高压隔离，有效抵御燃气轮机电站强电磁干扰（如发电机、变频器辐射），避免信号误触发，保障联锁控制精准性。
2. 冗余通信保障：支持 SPI 总线冗余配置，链路故障时自动切换，切换时间≤10ms，确保 I/O 信号与控制器的连续交互，满足电站控制系统 “零中断” 运行需求。
3. 热插拔与易维护：支持带电热插拔，维护人员可在系统不停机的情况下更换模块；通道级 LED 状态指示实时显示工作状态，故障点快速定位，大幅缩短停机维护时间。
4. 宽标准兼容：DI 通道兼容 NAMUR 传感器标准，可直接对接现场防爆型接近开关、火焰检测器，无需额外信号调理模块，简化系统集成。
5. 安全等级适配：通过 SIL 2 功能安全认证，硬件采用故障安全设计，支持故障报警与安全联锁输出，满足燃气轮机电站安全相关控制回路的可靠性要求。

4. 应用领域与案例

4.1 应用领域

• 电力行业：9F/9E 级燃气轮机控制系统、联合循环电站汽轮机控制、分布式能源站燃气轮机控制
• 工业能源：钢铁厂自备电站燃气轮机控制、石化厂余热利用燃气轮机系统、垃圾焚烧电站汽轮机控制
• 船舶动力：大型船舶燃气轮机推进系统控制、近海平台燃气轮机发电系统

4.2 典型案例

1. 9F 级燃气轮机电站应用：某华东 9F 级燃气轮机电站在 Mark VIe 控制系统中部署GE IS200JPDMG1A，采集燃烧室火焰检测、燃油系统压力开关等 DI 信号，输出燃气轮机启机、停机、紧急跳闸等 DO 指令，模块的冗余通信设计确保机组启停过程无信号中断，投运后未发生因 I/O 故障导致的停机。
2. 联合循环电站应用：某华南联合循环电站采用GE IS200JPDMG1A 实现燃气轮机与蒸汽轮机的联锁控制，通过 DI 通道采集蒸汽轮机转速、真空度信号，DO 通道输出燃气轮机负荷调整指令，模块的高隔离特性抵御了电站复杂电磁环境干扰，机组协同运行效率提升 5%。
3. 分布式能源站应用：某工业园区分布式能源站在 6MW 燃气轮机控制系统中使用GE IS200JPDMG1A，适配紧凑式机柜安装需求，热插拔功能使模块故障更换时间从 4 小时缩短至 30 分钟，能源站连续供电可靠性达 99.99%。

5. 竞品对比

6. 选型建议与注意事项

6.1 选型建议

1. 系统匹配：GE Mark VIe 燃气轮机 / 汽轮机控制系统项目优先选择GE IS200JPDMG1A；第三方控制系统需确认 SPI 总线兼容性，建议选用通用型 I/O 模块。
2. 场景适配：燃气轮机电站、联合循环电站等关键能源场景建议选用冗余电源配置的GE IS200JPDMG1A；小型分布式能源站可选用单电源版本。
3. 安全需求：SIL 2 级安全联锁回路（如燃气轮机紧急跳闸）必须选用GE IS200JPDMG1A；非安全回路可选用简化版 I/O 模块。

6.2 注意事项

1. 接线规范：DI 通道 NAMUR 传感器需按极性接线，干接点输入需外接 24V DC 电源；DO 通道继电器输出端需加装熔断器（匹配负载电流），驱动感性负载（如电磁阀）时需并联续流二极管。
2. 冗余测试：新系统投运前需进行总线冗余切换测试，模拟主通信链路故障，确认备链路正常接管，I/O 信号传输无中断。
3. 参数配置：通过 GE CIMPLICITY 软件配置 DI 通道滤波时间（建议燃气轮机火焰检测通道设为 0.5ms）、DO 通道触点动作模式，确保信号采集与输出匹配现场需求。
4. 定期维护：每 6 个月检查 DO 通道继电器触点状态，若出现烧蚀需及时更换模块；每年校准 DI 通道响应时间，确保与控制器逻辑同步。
