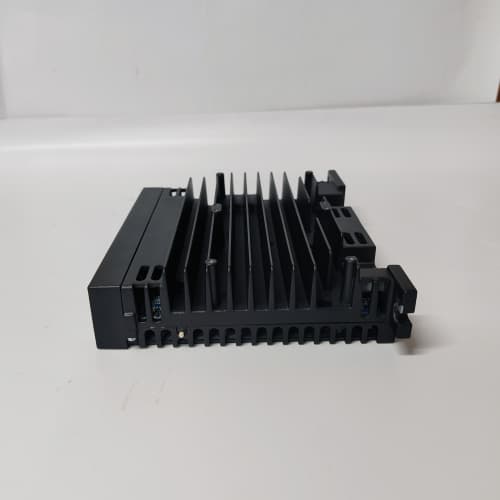

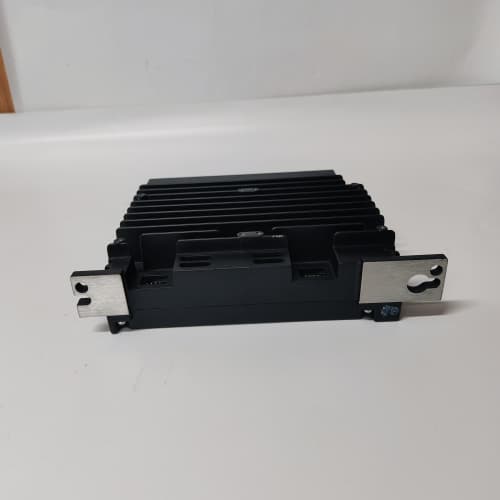

GE IS420UCPAH2A

1. 产品概述

2. 产品参数

2.1 核心运算规格

• CPU：32 位工业级 RISC 处理器，主频 600MHz
• 存储容量：1GB DDR3 RAM（程序运行）、512MB Flash（固件存储）、支持 SD 卡扩展（最大 32GB）
• 运算能力：800 MIPS（每秒百万条指令），支持浮点运算与并行处理
• 控制周期：最小 0.5ms（高速逻辑），2ms（过程控制）
• 冗余模式：支持 1:1 热备冗余（切换时间≤5ms），支持双机同步数据交互

2.2 通信与接口参数

• 内置通信：2× 千兆以太网口（支持 TCP/IP、Modbus TCP、Profinet IO）、2×RS-485（Modbus RTU）、1×Profibus DP 主站接口
• I/O 总线：RX3i 专用高速背板总线（传输速率 1Gbps），支持最多 64 个 I/O 模块扩展
• 同步接口：冗余 CPU 同步接口（光纤 / 双绞线），用于热备数据同步
• 扩展接口：1×PCIe 插槽（可选通信扩展模块）

2.3 电气与安全参数

• 工作电源：24V DC ±10%（双路冗余输入，支持热插拔）
• 功耗：≤35W（正常工作状态）
• 绝缘耐压：控制回路与通信接口间耐压 2500V AC（1min）
• 安全等级：TÜV SIL 2 认证（符合 IEC 61508 标准）
• EMC 兼容性：EN 61000-6-2（工业抗扰度 Class 3）、EN 61000-6-4（工业发射 Class A）

2.4 环境与机械参数

• 工作温度：-20℃~+70℃（工业级宽温）
• 存储温度：-40℃~+85℃
• 相对湿度：5%~95%（无冷凝，40℃）
• 振动抗性：5-500Hz，2g（X/Y/Z 三轴，符合 IEC 60068-2-6）
• 冲击抗性：30g（11ms 半正弦波，符合 IEC 60068-2-27）
• 防护等级：IP20（机柜安装）
• 尺寸：140mm×220mm×45mm（长 × 宽 × 高）
• 安装方式：PACSystems RX3i 标准机柜（35mm DIN 导轨兼容）

2.5 认证与兼容性

• 认证资质：CE、UL 61010-1、RoHS 合规、ATEX Zone 2 防爆认证
• 兼容系统：GE PACSystems RX3i 全系列 I/O 模块、第三方 SCADA（WinCC、Intouch、Citect）、工业物联网平台（Predix）
• 诊断功能：实时硬件状态监测、程序故障诊断、通信链路检测、历史故障记录（≥2000 条）
• 平均无故障时间（MTBF）：≥600,000 小时（基于 Telcordia SR-332 标准，40℃）

3. 优势与特性

1. 高性能运算能力：GE IS420UCPAH2A 搭载 600MHz 工业级处理器，0.5ms 最小控制周期可快速处理复杂逻辑运算与过程控制任务，满足火电厂脱硫脱硝、化工反应釜等场景对控制实时性的严苛要求。
2. 冗余容错设计：支持 1:1 热备冗余配置，切换时间≤5ms，单 CPU 模块故障时备用模块无缝接管控制，结合双路冗余电源与通信链路，确保控制系统 7×24 小时连续运行，无单点故障风险。
3. 多协议通信集成：原生支持 Profinet、Modbus、Profibus 等主流工业协议，可直接对接不同品牌的变频器、传感器、上位机，无需额外协议转换网关，简化系统集成架构，降低组网成本。
4. 灵活扩展能力：通过高速背板总线支持最多 64 个 I/O 模块扩展，兼容数字量、模拟量、特殊功能 I/O 模块，可根据现场需求灵活配置，适配从单机控制到大型分布式控制系统的升级需求。
5. 强环境适应性：-20℃~+70℃宽温工作范围、高抗振动冲击设计及 ATEX 防爆认证，使GE IS420UCPAH2A 可稳定运行于化工园区、冶金厂等高干扰、恶劣环境，适应工业现场复杂工况。

4. 应用领域与案例

4.1 应用领域

• 电力行业：火电厂脱硫脱硝控制系统、水电站辅机控制、新能源电站储能系统管理
• 化工行业：化工园区集散控制系统（DCS）、反应釜温度压力联锁控制、危化品存储区安全监控
• 冶金行业：高炉上料系统控制、轧钢生产线逻辑控制、有色金属冶炼厂电解槽管理
• 市政工程：城市污水处理厂自动控制系统、集中供热管网调节系统

4.2 典型案例

1. 火电厂脱硫脱硝应用：某华北 300MW 火电厂在脱硫脱硝控制系统中部署GE IS420UCPAH2A 冗余 CPU 配置，实现 6 台引风机、4 台循环泵的联动控制与烟气参数调节，冗余设计确保单 CPU 故障时系统不中断，脱硫效率稳定在 95% 以上，氮氧化物排放达标。
2. 化工园区 DCS 应用：某华东化工园区采用GE IS420UCPAH2A 构建集散控制系统，连接 200 余个 I/O 点，协调 5 个工艺单元的温度、压力、流量控制，通过 Profinet 接口对接现场变频器与智能仪表，系统响应延迟≤2ms，生产效率提升 10%。
3. 冶金厂高炉控制应用：某大型钢铁企业在高炉控制系统中使用GE IS420UCPAH2A，适配高炉现场高温、高电磁干扰环境，实现上料、送风、出铁的自动化控制，热备冗余配置保障高炉连续运行 365 天无停机，年产量提升 8%。

5. 竞品对比

6. 选型建议与注意事项

6.1 选型建议

1. 系统规模匹配：中大型分布式控制系统（如化工园区 DCS、火电厂脱硫脱硝）优先选择GE IS420UCPAH2A 冗余配置；小型控制系统可选用 RX3i 基础版 CPU 模块。
2. 环境适配：化工园区、冶金厂等危险 / 恶劣环境需选择 ATEX 防爆认证版本；常规工业环境可选标准版。
3. 通信需求：需接入 Profinet/Profibus 网络的项目，直接选用GE IS420UCPAH2A（原生支持）；特殊协议需求可搭配 PCIe 通信扩展模块。

6.2 注意事项

1. 冗余配置：热备冗余系统需使用专用同步线缆连接主备 CPU 模块，确保数据实时同步；每季度进行冗余切换测试，验证切换可靠性，避免故障时切换失败。
2. 布线规范：千兆以太网口使用六类屏蔽双绞线，与动力电缆间距≥1m；RS-485/Profibus 总线需接终端电阻（120Ω），屏蔽层单端接地（模块端），防止信号干扰。
3. 程序开发：使用 GE Proficy Machine Edition 软件进行程序开发，采用模块化编程架构，关键安全回路需符合 SIL 等级设计规范；程序下载前需备份配置文件。
4. 固件升级：升级 CPU 固件前需确认冗余模块版本一致，升级过程中保持双电源供电，禁止中断操作，升级后进行 72 小时稳定性测试，确保系统运行正常。
