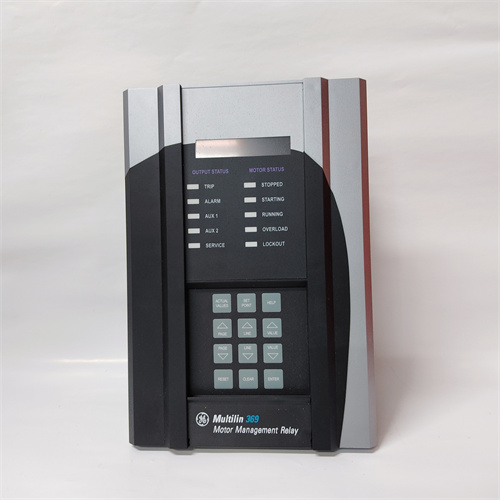

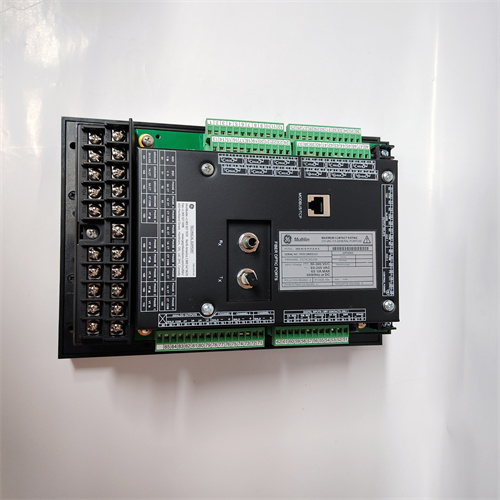

GE 369-H1-R-M-F-E-H-E

产品概述

GE 369-H1-R-M-F-E-H-E 是美国通用电气（GE，现已并入艾默生集团）旗下Multilin系列中一款高度集成的电机管理继电器（Motor Management Relay， MMR）。该产品是用于保护、监控和控制中高压三相感应电机或同步电机的智能电子设备（IED）。其复杂的后缀代码（H1-R-M-F-E-H-E）代表了用户根据应用需求进行的一系列特定功能选配，涵盖了硬件配置、输入输出类型、通信协议和电源选项等。GE 369-H1-R-M-F-E-H-E 集成了先进的保护功能、全面的监测诊断、电能计量及控制逻辑于一体，不仅防止电机因电气故障（如过载、堵转、不平衡、接地故障等）而损坏，还能优化电机运行并实现预测性维护。对于石油、天然气、矿业、水处理及电力等行业中拥有大量关键电机的用户而言，选择 GE 369-H1-R-M-F-E-H-E 意味着为其重要资产配备了顶级的“全职医生”和“智能管家”。

产品参数

• 品牌与型号： GE 369-H1-R-M-F-E-H-E

• 产品系列： GE Multilin 369 系列电机管理继电器。

• 设备类型： 智能电机保护、控制与监测继电器。

• 核心电气参数（取决于具体选配）：

  • 电流输入： 支持来自电流互感器（CT）的二次侧电流，覆盖广泛的电机额定电流范围。

  • 电压输入： 可选配电压输入，用于实现功率、功率因数、电能计量及更精确的保护（如失压、逆功率）。

  • 电源供应： 后缀中的“-E”通常表示宽范围交流/直流电源输入（例如 20-240 V AC/DC）。

• 关键功能（由后缀定义）：

  • 保护功能： 热过载保护（基于I²t曲线）、堵转保护、不平衡/缺相保护、接地故障保护、启动超时、多次启动限制、欠载保护等。

  • 监测与计量： 实时显示三相电流、电压、功率、功率因数、电能、热容量使用百分比、运行时间等。

  • 控制功能： 集成可编程逻辑，可用于直接控制接触器或断路器，实现启停、顺序控制及与外部设备的联锁。

  • 输入/输出（I/O）： 后缀中的“-H1”等表示特定数量的数字量输入（用于状态、启停命令）和继电器/晶体管输出（用于跳闸、报警、控制）。

  • 通信接口： 后缀中的“-R”等表示标配或选配的通信模块，支持Modbus RTU（RS-485）、以太网（Modbus TCP/IP）、Profibus DP、DeviceNet等主流工业协议。

优势与特点

1. 全面且可定制的电机保护方案： GE 369-H1-R-M-F-E-H-E 的核心优势在于其全面且参数可灵活设置的保护功能。用户可以根据电机的具体铭牌参数（FLA、服务系数、热时间常数）和负载特性，精确整定各项保护阈值和曲线，实现“量体裁衣”式的精准保护，最大限度防止误动和拒动。

2. 先进的诊断与预测性维护能力： 该继电器不仅仅是保护设备，更是强大的监测工具。它持续记录电机运行数据、事件顺序（SOE）和趋势信息。通过分析热容量、不平衡度、启动次数等数据，维护人员可以提前发现潜在的机械或电气问题（如轴承磨损、对中不良、绝缘老化），从而安排计划性维护，避免意外停机。

3. 集成控制与简化系统架构： 内置的可编程逻辑控制功能，允许 369-H1-R-M-F-E-H-E 执行简单的启停顺序、互锁和本地自动控制，减少对外部PLC或控制器的依赖，简化了控制柜设计和接线，降低了系统复杂性和成本。

4. 强大的通信与系统集成： 通过选配的通信模块，该继电器可以无缝集成到工厂的DCS、SCADA或资产管理系统（EAM）中。实现远程监控、参数整定、批量配置和数据采集，是构建智能化电机控制中心（MCC）和工业物联网（IIoT）的关键节点。

5. 坚固的设计与全球适用性： 采用工业级设计，抗电磁干扰能力强，适应恶劣的电气和环境条件。宽范围电源输入使其能适应全球不同的电网标准，安装灵活。

应用领域与案例

GE 369-H1-R-M-F-E-H-E 广泛应用于任何使用中型到大型三相电机的关键工业领域。

• 案例一：石油天然气管道主输油泵

  • 应用： 保护和控制驱动离心泵的大功率高压电机。

  • 角色： 提供针对泵负载特性（如高启动转矩）优化的过载和堵转保护，监测轴承温度（通过模拟量输入），并通过接地故障保护确保在易燃环境中的安全。其通信功能将泵效和状态数据上传至管线SCADA系统。

• 案例二：大型矿山通风机或排水泵

  • 应用： 保护矿井下的关键大功率风机和水泵电机。

  • 角色： GE 369-H1-R-M-F-E-H-E 承受振动环境，提供可靠的保护。其不平衡保护能灵敏检测电源或绕组问题，启动超时保护能识别机械卡阻。通过通信实现地面远程监控，减少人员下井风险。

• 案例三：化工行业大型循环水泵或搅拌机

  • 应用： 保护连续生产过程中的关键设备电机。

  • 角色： 除了标准保护，其可编程逻辑可用于实现与工艺阀门、流量计的外部联锁。通过监测运行电流和功率趋势，辅助判断泵的叶轮磨损或管路堵塞情况。

与竞品对比

与西门子（Siemens）SIPROTEC 7SK80、施耐德电气（Schneider Electric）Sepam系列或ABB (ABB) REM6xx系列电机保护继电器相比，GE 369-H1-R-M-F-E-H-E 的优势在于：

• 在北美及全球油气等重工业市场的传统优势与高认可度： GE Multilin系列在该领域历史悠久，装机量大，其可靠性和功能深度得到了广泛验证。

• 功能配置的高度模块化与灵活性： 通过后缀代码的详细选配，用户可以获得一个非常贴近需求的“定制化”产品，避免了为不需要的功能买单，也减少了外部附加模块。

• 强大的本地显示与控制能力： 通常配备较大的背光液晶显示屏和直观的菜单导航，便于现场操作和故障排查。集成的控制逻辑也减少了对外部硬件的依赖。

选型建议与注意事项

1. 精确解读型号后缀与功能需求匹配： 这是选型成功的关键。 必须理解“H1-R-M-F-E-H-E”中每个后缀字母代表的准确含义（如I/O数量、通信类型、电源等），并与您的应用需求逐一核对。建议使用GE官方选型手册或在线选型工具。

2. 详细采集电机与负载参数： 准备电机的完整铭牌数据（额定电压、电流、功率、转速、服务系数等）以及负载特性（如离心式、恒转矩、高启动惯性等），以便正确设置保护参数。

3. 正确配置电流互感器（CT）： 根据电机额定电流选择合适的CT变比，确保CT的精度和容量满足继电器要求，并确保CT二次侧接线正确、牢固，一点接地。

4. 重视通信规划与配置： 如果使用通信功能，需提前规划网络拓扑、协议、站地址等。配置时需要专用的软件（如GE EnerVista）和相应的通信电缆。

5. 通过授权渠道采购与服务： 建议通过GE（现艾默生）的授权电力产品分销商或服务商采购，以确保获得正品、完整的技术文档、软件支持和保修。仿冒品风险极高。详情请参考 GE 369-H1-R-M-F-E-H-E。

6. 专业调试、测试与定期维护： 安装后必须由专业人员进行参数整定和功能测试，包括模拟过载、短路等保护动作验证。定期检查设备状态，备份配置参数。对于关键电机，建议配置冗余通信或考虑其“硬接线”保护回路的绝对可靠性。
