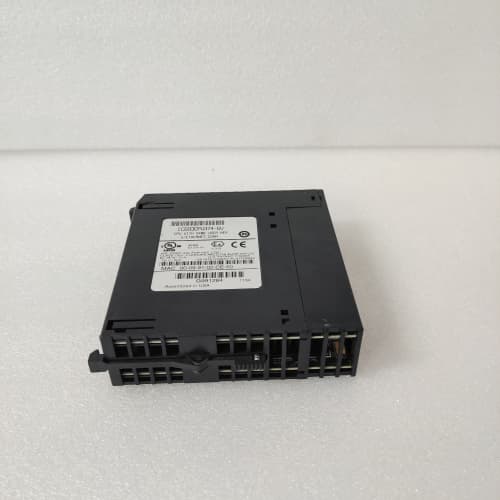

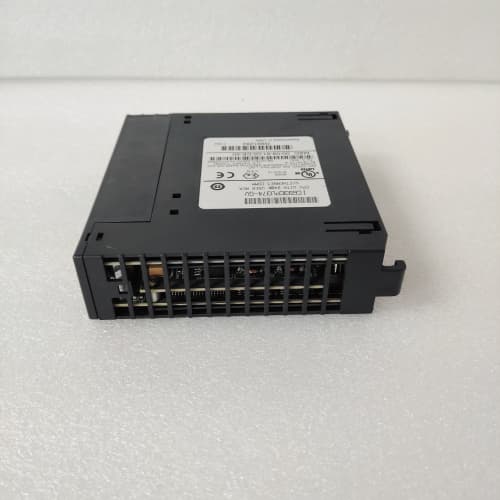

GE IC693APU301

发布时间：2026-01-09 17:08人气：

产品描述

GE IC693APU301 是美国通用电气（GE）公司为其Series 90-30系列可编程逻辑控制器（PLC）设计的一款辅助电源单元模块。该模块并非用于处理逻辑或信号，而是为90-30 PLC系统提供额外的、隔离的直流电源输出，以支持扩展机架、远程I/O或外部设备供电需求。具体而言，GE IC693APU301 是一个独立的电源扩展模块，当主CPU模块或机架电源的容量无法满足系统内所有模块（尤其是高耗能模块，如大量继电器输出模块、通信模块）的总功耗时，该模块可作为一个补充电源被安装在I/O机架中。在进行系统电源规划时，可以参考通用电气 IC693APU301 产品信息页获取详细的电气规格。对于需要较大规模I/O扩展的90-30系统而言，合理配置GE IC693APU301 辅助电源是确保整个PLC系统稳定、可靠运行的重要环节。

产品参数

产品系列： GE Series 90-30 PLC 电源模块。
模块类型：辅助电源单元。
输入电源：
- 输入电压：通常为交流85-264 VAC，宽范围自适应，或直流120/240 VDC（具体以手册为准）。
- 输入频率：47-63 Hz。
输出电源：
- 输出电压：提供稳定的 +5 VDC 和 +24 VDC 输出。
- 输出电流/功率：
  - +5 VDC输出：通常为3.0A，专门为机架背板上的逻辑电路和低功耗模块供电。
  - +24 VDC输出：通常为1.5A或2.0A，用于为外部传感器、继电器线圈或其他现场设备供电。
隔离：输入与输出之间以及两路输出之间通常是隔离的。
保护功能：具备过载保护和短路保护，当输出过载或短路时，模块会关闭输出以保护自身和负载。
状态指示灯：配备电源正常（PWR OK）或故障（FLT）状态指示灯。
安装方式：作为标准I/O模块，安装在90-30系列I/O机架的任意槽位中（除CPU槽位外），占用一个模块槽位。
环境规格：工作温度范围通常为0-60°C。

优势与特点

灵活的电源扩展能力： GE IC693APU301 允许工程师在不更换主电源或CPU的情况下，灵活地为不断增长的I/O系统增加电源容量，提供了一种经济高效的电源扩展方案。
双路隔离输出：同时提供+5VDC和+24VDC两路隔离电源，可以分别用于机架内部逻辑供电和外部现场设备供电，有助于减少噪声干扰，提高系统稳定性。
即插即用的集成性：作为标准的90-30系列模块，其安装和接线与普通I/O模块一样简便。它直接利用机架背板为相邻槽位的模块供电，无需复杂的额外布线。
高可靠性与保护：采用工业级设计，具有宽电压输入范围，能适应不稳定的电网环境。内置的保护功能可以防止因负载异常而导致的模块损坏或系统崩溃。
简化系统设计：在项目设计阶段，通过计算总功耗并规划使用GE IC693APU301，可以避免因电源容量不足而后期被迫更换更大机架或电源的麻烦，使系统架构更清晰。

应用领域与案例

GE IC693APU301 应用于使用GE 90-30 PLC且I/O点数量较多、负载较重的各种中大型自动化项目。

水处理与污水处理厂：用于控制站内安装有大量继电器输出模块（用于控制泵、阀）和模拟量模块的系统。
- 应用案例： 在一个市政污水处理厂的除臭风机控制站中，90-30 PLC机架安装了1个CPU、8个32点继电器输出模块和4个模拟量输入模块。经计算，总功耗超过了CPU模块自带电源的供给能力。工程师在机架中部槽位增加了一块GE IC693APU301 辅助电源模块，专门为后半部分的继电器输出模块提供+5V逻辑电源和+24V线圈驱动电源，确保了所有输出点能同时可靠动作，系统运行稳定。
物料搬运与包装系统：用于控制大量电磁阀、电机接触器和传感器的自动化生产线。
楼宇自动化：在大型HVAC控制系统中，为众多的风门执行器、阀门执行器和传感器供电。
工厂生产线：用于具有众多气缸、指示灯和传感检测点的装配或测试设备。

与竞品对比

特性	GE IC693APU301 (GE 90-30 专用辅助电源)	其他品牌PLC的同类辅助电源模块	外部独立开关电源
系统集成度	无缝集成，安装在机架内，通过背板直接供电，不占用外部空间，无需额外接线为内部模块供电。	在其各自PLC系统内集成方式类似。	完全独立，需要额外安装位置、电源进线，并为每个需供电的模块单独拉线，布线复杂。
管理与诊断	作为系统模块之一，其工作状态（如故障指示灯）可以在机柜面板上直接观察到，并与PLC系统位置对应，易于管理。	通常也提供状态指示，管理方便。	状态监测独立于PLC系统，需额外注意。
可靠性	专为90-30环境设计，连接可靠，抗震性好。	设计匹配性高，可靠性好。	取决于电源质量和安装工艺，存在连接点松动等风险。
成本	模块成本较高，但节省了外部电源的采购、安装柜空间和额外布线的成本及工时。	成本结构类似。	初次采购成本低，但总安装和材料成本可能更高。
灵活性	仅适用于GE 90-30系统，专用性强。	同样为品牌专用。	通用性强，可用于任何需要24VDC电源的设备。
适用场景	现有GE 90-30系统扩容或电源冗余设计的首选方案。	对应各自PLC系统的内部电源扩展需求。	新建系统且PLC品牌未定，或需要为大量非PLC负载供电的场合。

选型建议与注意事项

精确的功耗计算：在选型前，必须计算PLC机架内所有模块（CPU、I/O、通信等）对+5VDC和+24VDC的总消耗电流。确保CPU电源和GE IC693APU301 的总输出能力满足需求，并留有至少20%的余量。
确认安装位置：该模块需要占用机架中的一个I/O槽位。规划布局时，应将其安装在耗电模块集中的区域附近，以减少背板上的电压降。
输入电源匹配：确认现场能为GE IC693APU301 提供的输入电源（AC或DC）与其额定输入电压范围匹配，并保证电源质量。
负载分配：明确规划哪部分模块由CPU电源供电，哪部分由GE IC693APU301 供电。通常可以通过跳线或DIP开关设置（如果模块支持）来分配背板电源段。
散热考虑：电源模块在工作时会产生热量。确保机柜通风良好，模块周围留有足够的散热空间，避免将其安装在发热大的模块上方。
备件策略：对于关键控制系统，建议将GE IC693APU301 列为关键备件。由于90-30系列已逐步停产，采购时应选择信誉良好的专业工业备件供应商，确保获得经过测试的可靠产品。
