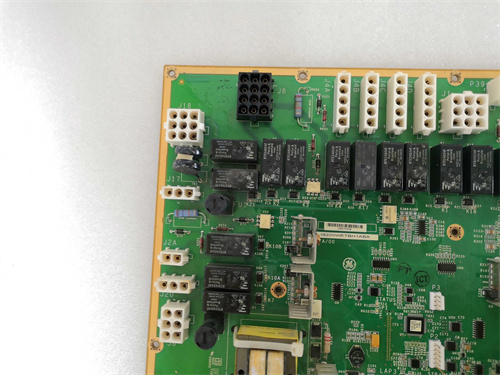

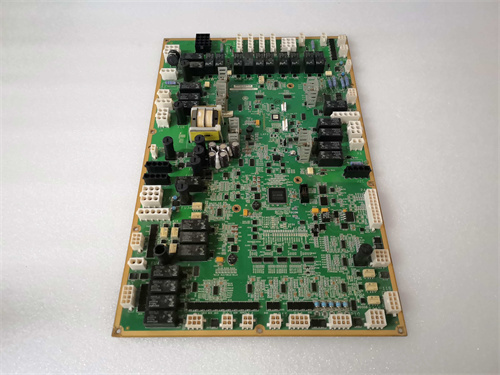

GE IS200WEMAH1AEA

产品概述

GE IS200WEMAH1AEA 是美国通用电气公司（GE）为其Mark VIe燃气轮机/蒸汽轮机控制系统设计的一款关键通信模块。Mark VIe系统是GE应用于能源发电领域的高端分布式控制平台。具体而言，GE IS200WEMAH1AEA 是一款以太网通信模块，它在系统中承担着至关重要的网络连接与数据交换任务。该模块为Mark VIe控制机架提供了标准的以太网接口，使得控制器能够集成到电厂的工业以太网网络中，与工程师站、操作员站（HMI）、历史数据服务器以及其他控制系统（如DCS）进行高速通信。IS200WEMAH1AEA 是实现Mark VIe系统信息化、网络化和远程监控的核心组件，确保了控制数据、配置参数和诊断信息的高效、可靠传输。

产品参数

• 产品型号： IS200WEMAH1AEA

• 品牌： 通用电气（GE）

• 所属系统： Mark VIe 燃气轮机/蒸汽轮机控制系统

• 模块类型： 以太网通信模块

• 网络协议： 支持标准以太网协议（IEEE 802.3），并运行GE用于Mark VIe系统内部数据交换的专用高速协议（如SRTP - 同步实时协议）或标准工业协议（如Modbus TCP）。

• 物理接口： 通常配备一个或多个10/100/1000 Mbps（千兆）自适应RJ45以太网端口。

• 主要功能：

  • 控制器间对等通信（C2C）： 在多控制器配置中，实现不同Mark VIe机架之间的高速、确定性的实时数据交换，用于复杂的协调控制。

  • 与上位系统通信： 连接至电厂监控网络，与运行员站、工程师站及历史数据库服务器进行数据通信。

  • 远程访问与配置： 支持通过以太网进行远程程序下载、参数配置和系统诊断。

• 通信冗余： 可能支持通过双端口或配合其他模块实现网络冗余配置，提高通信可靠性。

• 安装方式： 插装在Mark VIe系统机架的指定通信模块槽位中，通过背板与主处理器（MPU）和其他I/O模块高速互联。

• 状态指示： 模块前端配备多个LED指示灯，用于显示电源状态、网络连接状态（Link/Activity）、通信活动及故障信息。

• 工作温度： 设计用于工业控制室环境，通常在0°C至60°C之间。

• 认证： 符合相关的工业电磁兼容性和安全性标准。

优势与特点

1. 高速、确定性的实时通信： GE IS200WEMAH1AEA 不仅提供标准以太网连接，其核心在于支持GE专为透平控制优化的实时协议，确保在多控制器协同工作或与快速I/O交互时，数据交换具有极低的延迟和高度确定性，这对燃气轮机的快速保护和控制至关重要。

2. 系统无缝集成与开放性： 作为Mark VIe系统的原生以太网模块，GE IS200WEMAH1AEA 与控制器硬件和ToolboxST软件环境深度集成，配置和管理简便。同时，它也提供了通向标准TCP/IP网络的桥梁，便于与电厂其他基于以太网的系统（如第三方SCADA）集成。

3. 高可靠性设计： 模块专为关键的动力设备控制应用设计，采用工业级组件，具备良好的抗干扰和长期运行稳定性。支持冗余网络配置，可消除单点故障，满足电厂对控制系统通信网络的高可用性要求。

4. 强大的诊断与维护功能： 通过本地指示灯和ToolboxST软件，可以清晰地监控模块状态、网络流量和连接质量，快速定位网络中断、配置错误或硬件故障，极大方便了系统的预防性维护和故障排查。

5. 灵活的网络架构支持： 该模块使Mark VIe系统能够灵活地构建星型、环型等多种网络拓扑，适应不同规模电厂的网络规划需求，是构建现代化、网络化电厂控制系统的基础。

应用领域与案例

GE IS200WEMAH1AEA 模块专用于采用GE Mark VIe控制系统的燃气轮机、蒸汽轮机发电机组。

• 应用领域：

  • 联合循环发电厂（CCPP）

  • 简单循环燃气轮机电站

  • 工业驱动型燃气轮机（如管道增压）

  • 大型蒸汽轮机电站

• 应用案例：
  在一个联合循环电厂中，燃机岛和汽机岛分别由独立的Mark VIe控制器控制。每个控制机架中都配备了一块GE IS200WEMAH1AEA以太网模块。这两块模块通过电厂的光纤以太网交换机相连，建立高速的控制器间对等通信（C2C）链路。通过这条链路，燃机控制器实时将排气温度、流量等关键参数发送给汽机控制器，用于优化余热锅炉和蒸汽轮机的控制。同时，两台IS200WEMAH1AEA模块也接入电厂的监控网络，将所有过程数据（压力、温度、振动、功率等）上传至中央集控室的DCS操作员站，并允许工程师在远程工作站通过ToolboxST软件对两个控制系统进行监视和参数调整，实现了机岛间的高效协调和全厂集中监控。

与竞品对比

• vs. 通用工业以太网模块： 通用模块（如用于PLC的Profinet、EtherNet/IP模块）面向广泛的工厂自动化。IS200WEMAH1AEA 是专为透平控制优化的专用模块，其内置的实时通信协议在数据交换的确定性和速度上针对高速旋转机械的控制进行了特殊优化，这是通用模块难以比拟的。

• vs. Mark VIe系统其他通信模块（如串行通信模块）： 串行通信（如RS485）速度慢，扩展性差。IS200WEMAH1AEA 代表了更先进、带宽更高的网络解决方案，是现代Mark VIe系统实现大数据量交换和高级网络功能的主流选择。

• vs. 其他品牌透平控制系统的网络模块（如西门子SGT系列配套控制网络）： 各透平制造商的控制系统网络方案都是封闭且专用的。IS200WEMAH1AEA 的优势在于其与GE Mark VIe系统的完美契合，以及在全球GE燃机电厂中庞大的装机量和成熟的运维经验。

选型建议与注意事项

1. 严格确认系统兼容性： 必须确认该模块与您现有的Mark VIe控制器型号、机架型号以及ToolboxST软件版本完全兼容。不同版本的Mark VIe系统可能对通信模块有特定要求。

2. 明确网络功能需求： 根据应用规划，确认是需要用于控制器间对等通信（C2C）、连接上位监控系统，还是两者都需要。这可能影响模块的配置和网络设置。

3. 网络规划与配置： 集成IS200WEMAH1AEA模块需要专业的网络知识。需规划好IP地址分配、子网划分、VLAN设置（如需要），并严格按照GE的指导手册配置通信参数和实时数据交换表。

4. 重视网络安全： 将控制系统的以太网接口接入更广泛的网络时，必须高度重视网络安全。应通过防火墙、访问控制列表等技术手段进行隔离和保护，防止未经授权的访问和网络攻击。

5. 备件与原装性： 作为关键通信部件，建议储备原装正品IS200WEMAH1AEA模块。更换时，可能需要重新下载配置或进行固件同步，务必由经过培训的专业人员操作，并做好原配置的备份。
